Промышленные видеоэндоскопы предназначены для объективного неразрушающего контроля трубопроводов, емкостей, агрегатов и прочих изделий путем визуальной оценки внутренних поверхностей, полостей и иных труднодоступных мест. Наиболее продвинутые системы телеинспекции позволяют не только обнаружить и зафиксировать дефекты, возникшие в ходе монтажа или эксплуатации оборудования, но и провести точные измерения с целью оценки возможности дальнейшего использования и выбора методов устранения недостатков.
Основные разновидности и функционал промышленных эндоскопов
Простой видеоэндоскоп МЕГЕОН USB 33021 представляет собой зонд с миниатюрной видеокамерой, который погружается в исследуемый объект. На противоположном конце располагается USB-разъем для подключения к ПК, ноутбуку, смартфону или передатчик для связи с мобильным устройством по Wi-Fi или Bluetooth. В некоторых случаях блок радиопередатчика совмещают с пультом для управления камерой и подсветкой, как в МЕГЕОН 33035. Преимуществами такого варианта являются компактность и невысокая стоимость видеоэндоскопа.
Альтернативным вариантом являются видеоэндосокпы с монитором в комплекте. Он может быть встроен в пульт или размещаться отдельно на штативе. Ключевые достоинства таких моделей – отсутствие потребности во внешних устройствах при проведении исследования и удобство управления камерой. Полученные фото и видео при желании можно вывести и на дисплей большего размера либо записать на сменный носитель при наличии соответствующей опции.

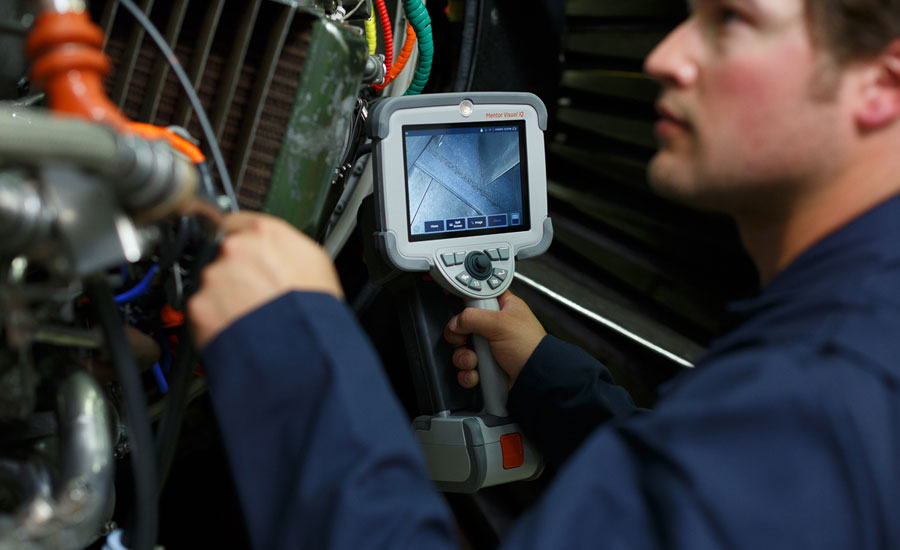

Наилучший обзор в ограниченном пространстве обеспечивают промышленные видеоэндоскопы с артикуляцией, то есть изменением положения камеры в пространстве. Она обеспечивается за счет отклонения головной части зонда в разные стороны посредством системы механизированных приводов. К примеру, в эндоскопе VE 856-3 возможен поворот влево, право, вверх и вниз, что в сочетании с вращением вокруг своей оси обеспечивает обзор на 360 градусов. Управление положением камеры в данной модели осуществляется при помощи эргономичного джойстика. Такие приборы удобны при дефектовке двигателей внутреннего сгорания, так как позволяют тщательно осмотреть состояние поршней, стенок цилиндра и клапанов, а также при осмотре деталей турбин и компрессоров.

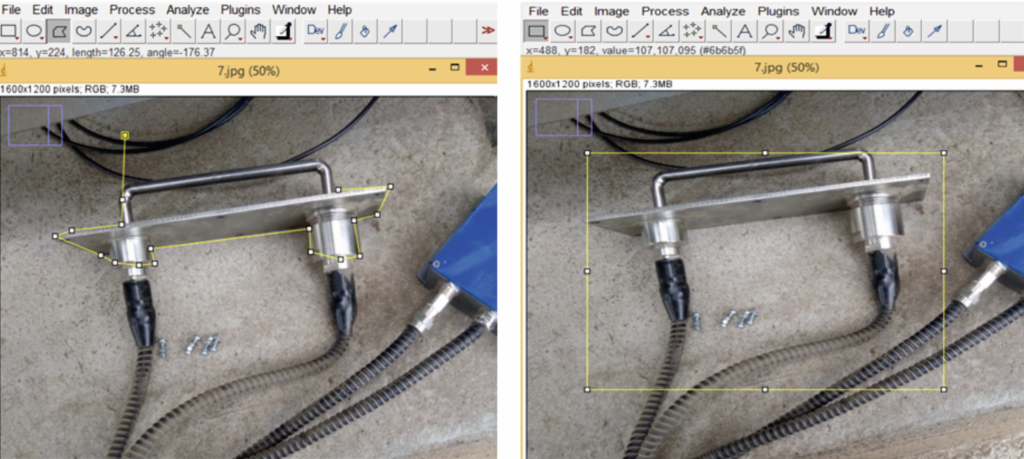

Для оценки качества монтажа, контроля состояния эксплуатируемого оборудования и квалифицированной оценки дефектов лучше всего подойдут измерительные эндоскопы, такие как LASERTECH 200-1000-1. Характерной особенностью приборов этого типа является возможность измерения расстояний между выбранными точками оптическим методом. Это позволяет с высокой точностью определить размеры трещин, кратеров, отверстий и иных вероятных повреждений.

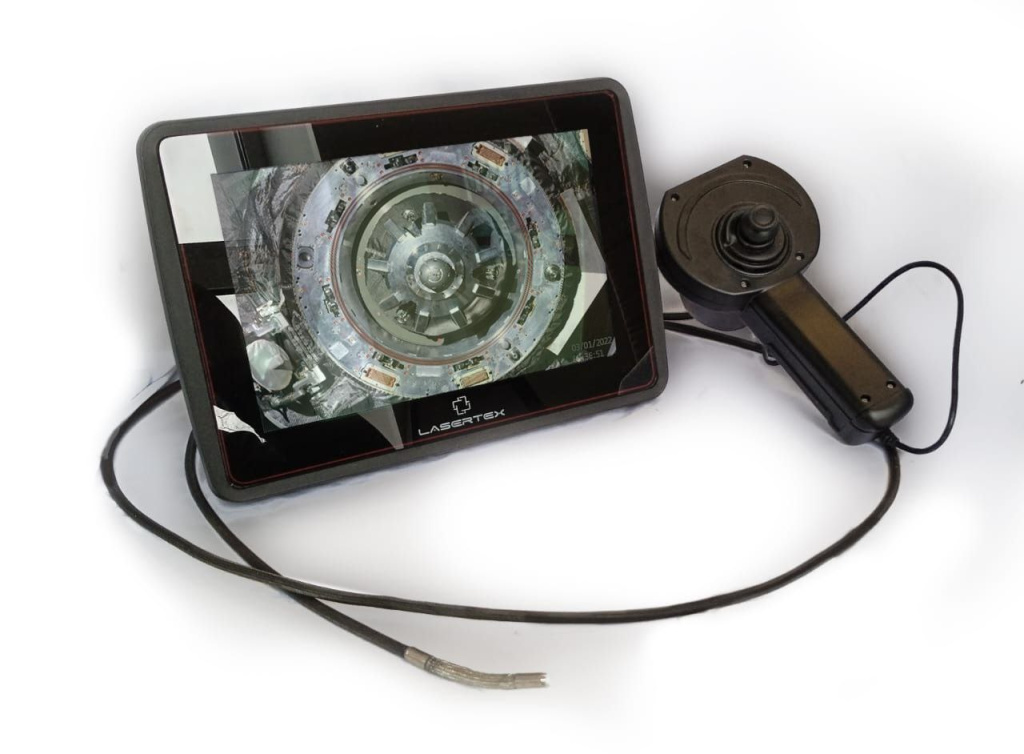

Системы телеинспекции представляют собой портативный комплекс оборудования на базе эндоскопа, предназначенный для решения широкого спектра задач. Ключевым преимуществом оборудования такого типа является модульная конструкция с собственным монитором, пультом управления, сменными зондами различной длины, а также камерами разного диаметра. В частности, система телеинспекции LASERTECH SD 1050 поддерживает возможность подключения зондов длиной от 30 до 120 м с камерами диаметром от 6 до 40 мм, обеспечивает возможность ведения не только видеозаписи с высоким разрешением, но и аудиозаписи, а также проведения измерений по изображению с точностью до 0,005 мм.
Функционал и характеристики системы телеинспекции обеспечивают возможность успешного применения в любых отраслях промышленности, включая тепловую и атомную энергетику. С её помощью можно оценить, к примеру, качество сварных швов, качество резьбы, степень коррозии, степень износа элементов двигателей, турбин, трубопроводной арматуры и другого оборудования, убедить в отсутствии в скрытых полостях посторонних предметов, проинспектировать состояние коммуникаций и т.д.
Ключевые параметры промышленного видеоэндоскопа
При выборе видоэндоскопа следует обратить особое внимание не только на особенности комплектации и функционал, но и на ряд ключевых характеристик. От них напрямую зависит возможность использования прибора для решения поставленных задач.
Разрешение камеры. Разрешающая способность матрицы видеокамеры определяется количеством светочувствительных элементов. Чем их больше, тем выше детализация получаемого изображения и шанс рассмотреть мелкие элементы. Простейшие недорогие видеоэндоскопы имеют реальное разрешение 320×240 точек. У более подвинутых моделей она может достигать 640×480 и 800×600 пикселей, чего достаточно для большинства задач. Некоторые производители заявляют возможность съемки видео с разрешением 1280×720 и даже 1920×1080 пикселей, однако чаще всего это достигается цифровым увеличением изображения на экране и не соответствует реальной разрешающей способности матрицы.
Фокусное расстояние. От этого параметра зависит угол обзора и дистанция, на которой рассматриваемый объект будет наиболее четким. Фокусное расстояние в бюджетных эндоскопах фиксированное – в этом случае оптимальным будет значение от 30 до 50 мм. Продвинутые промышленные видеоэндоскопы позволяют изменять фокус вручную, что существенно расширяет сферы применения.
Количество камер. Некоторые модели видеоэндоскопов помимо основной фронтальной камеры могут оснащаться боковыми. Это удобно в том случае, если исследование проводится в настолько ограниченном пространстве, что невозможно развернуть основную камеру в сторону, а также при необходимости одновременного обзора в нескольких направлениях.
Диаметр и длина зонда. От этих характеристик напрямую зависит возможность доступа к исследуемым поверхностям через отверстие малого размера и глубина осмотра. Длина зона имеет особое значение при ревизии трубопроводов. В этом случае стоит обратить внимание на модульные устройства со съемными зондами или сразу выбирать длину с запасом. Диаметр зонда для современного технического видеоэндоскопа в среднем составляет 2,8-6 мм, длина может составлять от 1 до нескольких десятков метров. Меньший диаметр и большая длина расширяют сферы применения, но увеличивают стоимость эндоскопа и усложняют процесс управления им. Также необходимо учитывать, что при уменьшении диаметра обычно снижается и разрешение камеры.
