Разновидности штангенинструмента
Название «штангенинструмент» объединяет несколько видов контактного измерительного оборудования, позволяющего достаточно точно определить линейные размеры и глубину, наносить разметку. Эксплуатационные характеристики зависят от области применения.
Особенности конструкции, классификация, область применения
Первый деревянный штангенциркуль был создан к 17 веке, металлический, похожий по конструкции на современный в 18 веке. В течении 5-7 лет были разработаны остальные варианты штангенинструментов.
Все штангенинструменты состоят из рейки с основной линейкой измерений и верньера (нониуса, рамки) для определения дробных долей. Измерения проводятся при помощи двух губок, одна из них неподвижная, вторая подвижная. Неподвижная является частью штанги, подвижная крепится к рамке или производится вместе с ней. На рынке доступны изделия из металлов и углепластика. Преимущество вторых — минимальная теплопроводность, возможность определять характеристики магнитов.

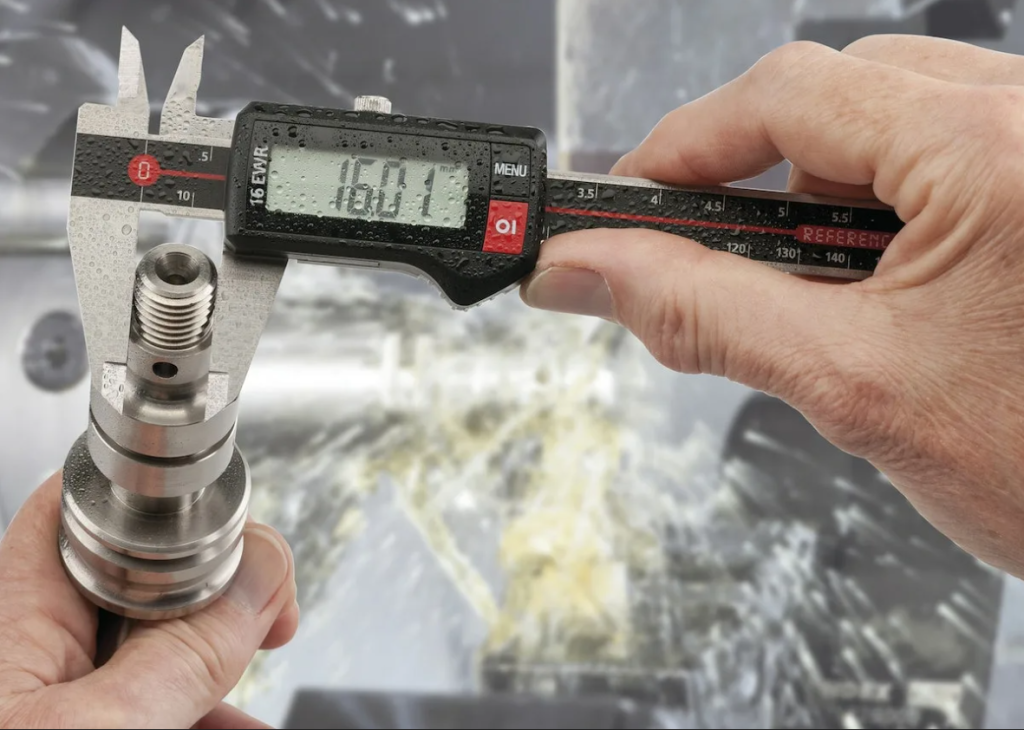

Отдельные разновидности — приборы с циферблатом и цифровым отсчетом. Самые современные последние. Точность максимальная (0,01 мм), сравнимая с микрометрами, ноль можно установить в любой точке, данные перевести на ПК.
Виды штангенинструмента:
- штангенциркули — для определения линейных параметров, нанесения разметки;
- штангенглубиномеры — для измерения глубины;
- штангенрейсмасы – для нанесения разметки, переноса на заготовки линий с чертежа;
- штангензубомеры – для измерения зубьев на шестернях, зубчатых рейках;
- штангентрубомеры — для определения параметров труб.
Область применения штангенинструмента:
- слесарное, плотницкое, токарное дело;
- сборочные, слесарные работы;
- строительство;
- металлургия;
- приборостроение, машиностроение;
- ремонт оборудования, техники.
Штангенинструмент наряду с профилометрами, мерами, ВИК используется так же при контактном измерительном контроле в различных областях промышленности.

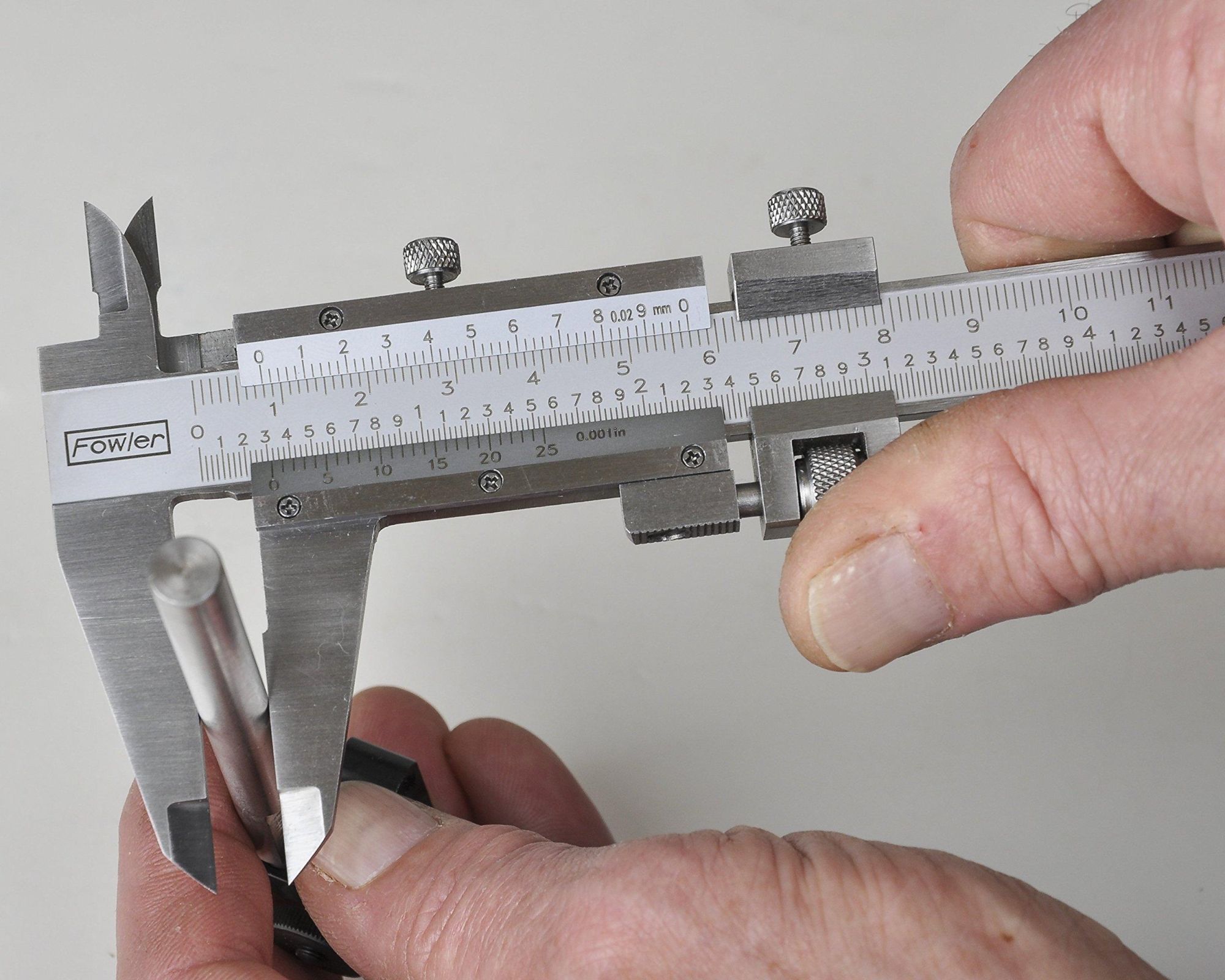

Штангенциркулипроизводятся из нержавеющей или углеродистой сталь, при фтором варианте покрываются хромом. Класс точности 1 или 2, отсчет на дополнительной масштабной линейке 0,01 - 0,1 мм. Основная область применения — определение линейных параметров, нанесение разметки.

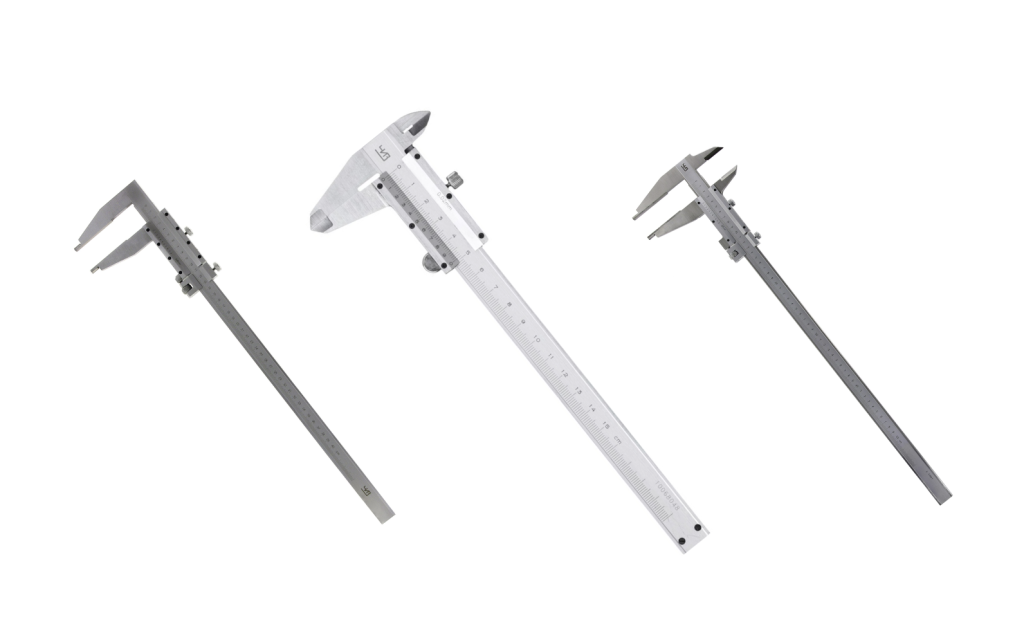

Виды штангенциркулей:
- тип I — губки расположены с двух сторон (для определения внутренних и наружных параметров), глубиномером для измерения отверстий, пазов, выступов, канавок, неровностей, резьбы, выпускаются модели ШЦЦ-1 с цифровым подсчетом и ШЦК с круговым;
- тип II — основная конструкция мало отличается от типа I, глубиномера нет, применяется только для определения линейных параметров;
- тип III — измерительные губки нижние, длина от 16-см до 4 м, предназначены для определения размеров крупных заготовок, деталей.
На губки моделей ШЦТ устанавливаются пластины из твердых сплавов, позволяющие продлить срок эксплуатации заменой.
Штангенглубиномеры
Штангенглубиномеры внешне похожи на штангенциркули, предназначены для определения глубины. Роль рабочих инструментов выполняют штанги и торцы основания. Штанга вводится в углубление, показания определяются в положении, зафиксированном рамкой. Для работы со сложными поверхностями используются колки и наконечники. Точность измерений 0,1 мм у механических моделей, 0,02 мм у круговых, 0,01 мм у цифровых.
Классификация по методу отсчета ГОСТ 162-90:
- ШГ — с нониусом
- ШГК — с круговой масштабной линейкой;
- ШГЦ — электронные модели с цифровой шкалой.
Диапазон измерений, цена делений указываются в маркировке.
Глубиномеры используются при обработке деталей на слесарных станках, проведении строительных работ, ремонтов автомобилей.
Штангенрейсмассы
Внешне штангенрейсмас похож на все остальные штангенинструменты, по ГОСТ 164-90 конструкция состоит из:
- основы;
- штанги с линейной масштабной шкалой;
- рамки;
- нониуса с масштабной линейкой;
- измерительной ножки;
- микроскопической рамки, держателя сменных элементов, чертилки.
Штангенрейсмассы позволяют проводить горизонтальные, вертикальные, наклонные измерения глубины, высоты, нанести разметку.
По конструкции эти приборы делятся на нониусные, с круговой и цифровой шкалой. Основное отличие типов в степени точности. Для цифровых приборов важен шаг дискретности.
Штангенрейсмассы используются в машиностроении, металлообработке, автомобилестроении.
Штангензубомеры
Штангензубомеры сочетают в себе штангенциркуль и глубиномер, это дает возможность определить высоту замеров и измерить глубину в конкретной точке. По конструкции это штанга и масштабная линейка, которые перемещаются под углом 90°. Постановка рамки и штанги проводится при помощи микропередачи, фиксация при помощи стопорных винтов.
Существуют модели с горизонтальной и вертикальной масштабной линейкой, цена деления в механических приборах 0,5 мм, величина отсчета 0,02 мм. Для изготовления штангензубомеров используется инструментальная сталь, измерительные поверхности покрываются твердым сплавом.
Основная сфера применения — машиностроение, ремонт сложных узлов с зубчатыми передачами (рейками, шестернями).
Штангентрубомеры
Штангентрубомеры предназначены для определения наружных диаметров трубопроводов в газодобывающей и нефтяной промышленности, на трубопрокатных предприятия, в ЖКХ (для определения износа). Конструктивно это скоба из металла с формой полумесяца, на одной стороне которой расположена измерительная шкала и головка, на второй масштабная линейка с винтом фиксатором и нониусная рамка. Диапазон рабочих температур от -20 до +35оС. Нагревание от рук предотвращает накладка.
При проведении замеров линейка перемещается по трубопроводу. Для перевода в начальное положение используется мера с плоскостной и сферической поверхностью. Модификация зависит от диаметров измеряемых трубопроводов. При выборе учитывается диапазон измерений и величина погрешности.
