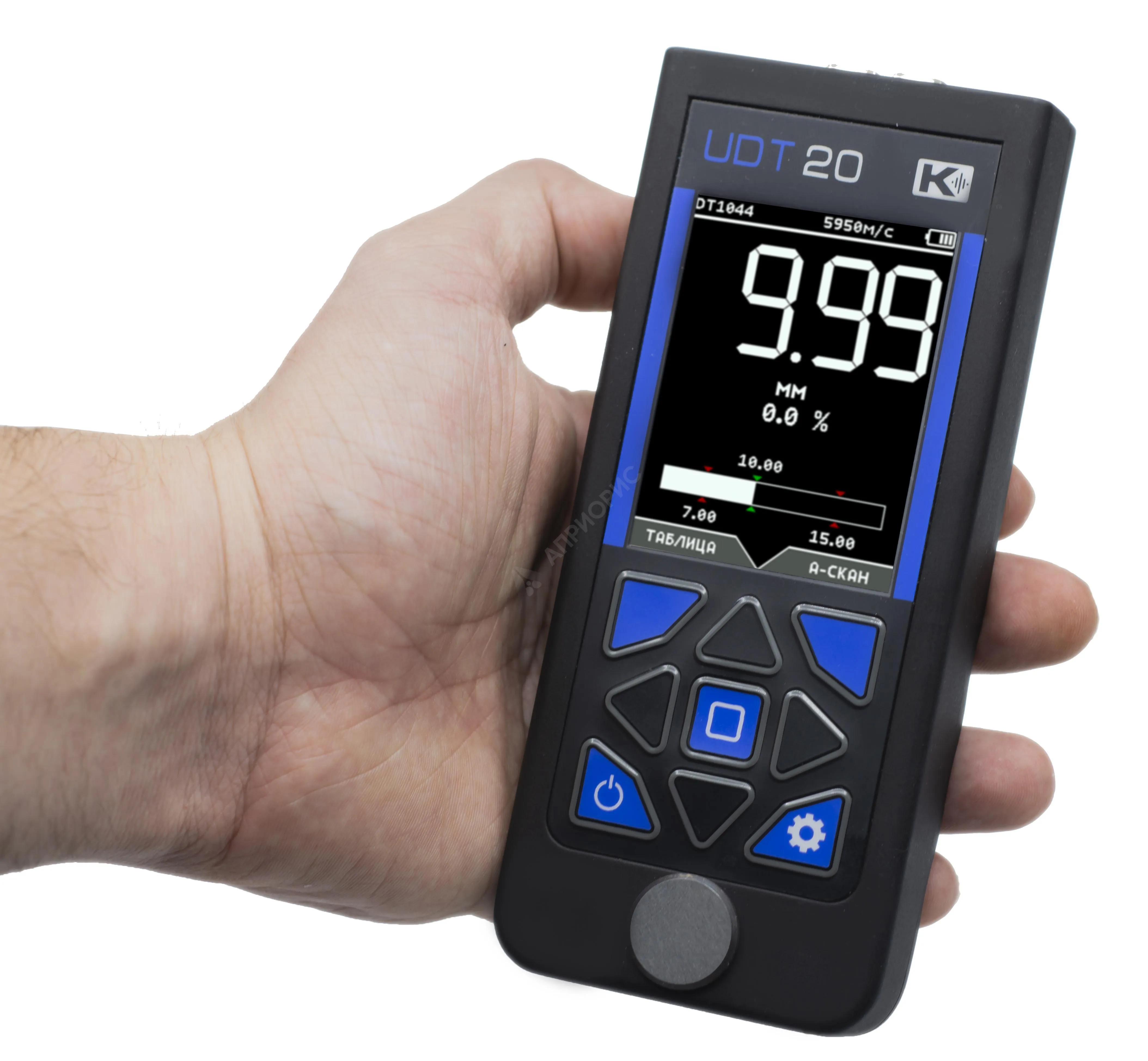

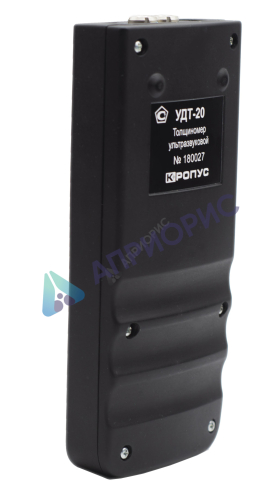

УДТ-20 портативный ультразвуковой толщиномер с А-сканом
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)
Высокоточный универсальный ультразвуковой толщиномер с А- и В- сканами.

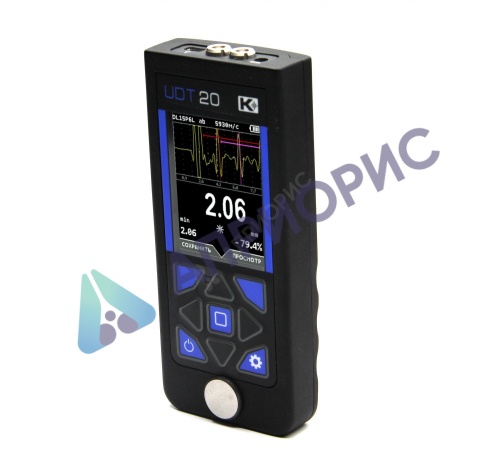

Наличие реального сигнала на экране позволяет исключить типичные ошибки при измерении толщины с помощью УЗК и повысить точность измерения.
В-скан позволяет построить точный и визуально наглядный профиль дна изделия.
Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями и пр.
С толщиномером УДТ-20 можно использовать любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного (в т.ч. с линиями задержки), так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.

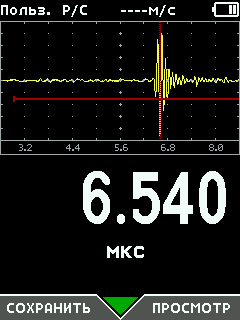

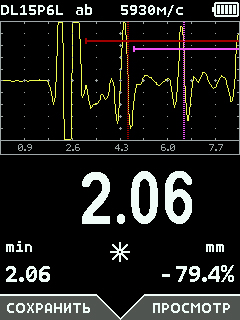

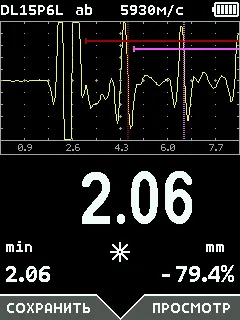

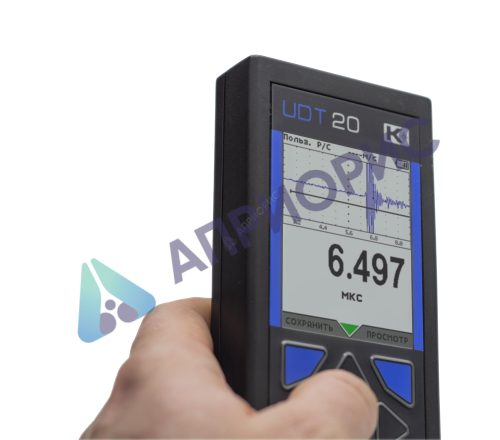

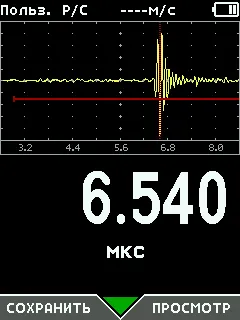

Высокоточное измерение по "переходу через ноль", два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме "эхо-эхо", в том числе под различными покрытиями

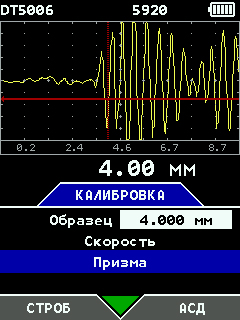

В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее

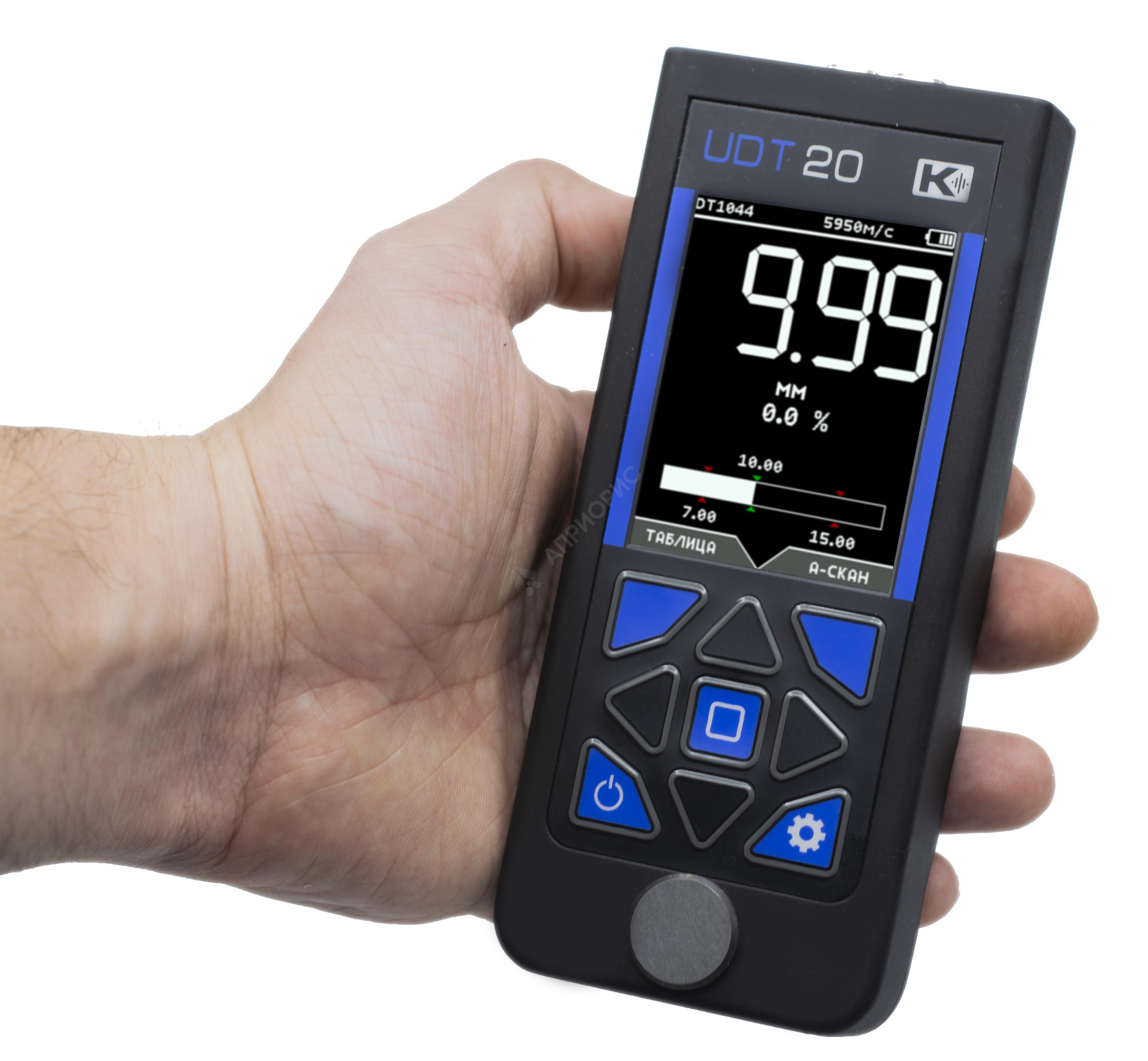

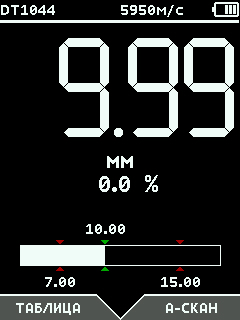

Режим "ЦИФРА" позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля

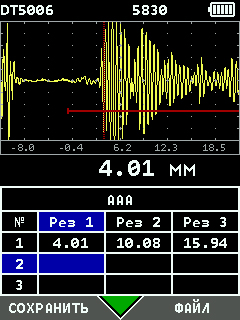

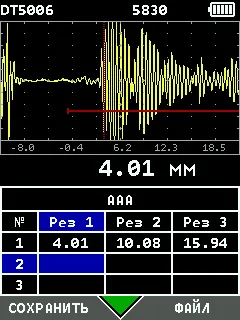

В режим "ТАБЛИЦА" пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.

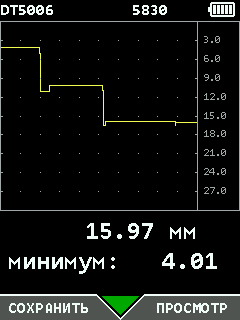

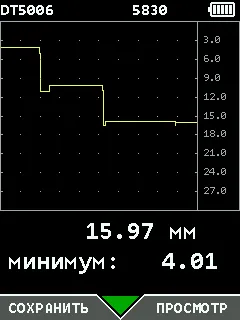

В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы
Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.
Принцип измерения
Ультразвуковой толщиномер УДТ-20 реализует метод эхо-импульсного измерения. Генератор прибора излучает электрический сигнал, который доходит до пьезоэлектрической пластины датчика и преобразуется в ультразвуковой импульс (УЗ-импульс). Последний проходит через объект контроля до границы раздела сред с другими акустическими свойствами (воздух, вода, дерево), отражается от нее и возвращается на пьезоэлемент датчика в виде эхо-сигнала. Датчик преобразует принятые колебания в электрический сигнал и оцифровывает их на цветной ЖК-дисплей.
Толщиномер измеряет время, затраченное на акустический тракт. Для проведения более точного контроля, в том числе изделий с высоким затуханием ультразвуковых колебаний, пользователь может регулировать скорость, длительность и частоту импульса. В зависимости от типа преобразователя, акустических свойств материала и условий окружающей среды в приборе можно выбирать режимы А и В-сканирования.
Поскольку точность измерений зависит от верного учета скорости УЗ-импульса, при проведении контроля важно учитывать факторы, влияющие на нее: вид материала, марка сплава, его структура, способ изготовления и обработки изделия, температура окружающей среды. Для настройки прибора применяются стандартные образцы предприятия (СОП).
Использование преобразователей
В толщиномере УДТ-20 предусмотрена возможность использования любых преобразователей совмещенного и раздельно-совмещенного типа с частотами 0,5–15 МГц. Диапазон толщины по стали составляет 0,5–390,4 мм. В таблице приведены диапазоны измерения различных моделей преобразователей, которые необходимо учитывать при ультразвуковой толщинометрии.
|
Тип преобразователя |
Диапазон контроля по стали 40×13, мм |
|
SF1220 |
15–300 |
|
SF1820 |
15–300 |
|
SF2512 |
10–300 |
|
SF2520 |
25–300 |
|
SF2520 |
5–70 |
|
SF5012 |
15–180 |
|
SF1006 |
5–30 |
|
DT5006 |
0,8–30 |
|
DT5012 |
1,5–75 |
|
DT2512 |
2,0–200 |
|
DF1220 |
5,0–100 |
|
DT1004 |
0,5–10 |
|
DT1006 |
0,5–30 |
|
DT1044 |
0,8–50 |
|
Характеристика |
Значение |
|
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля) |
0,3-500 мм |
|
Развертка |
мин.: 0 - 7.2 мм |
|
Дискретность показаний |
0.001 - 0.01 -0.1 |
|
Погрешность измерения толщины |
0,01 мм |
|
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля |
до 10мм в режиме "эхо"-"эхо" |
|
Диапазон настройки скорости распространения УЗ колебаний |
1000 ... 9999 м/с |
|
Минимальный допустимый радиус кривизны |
не менее 3 мм |
|
АРУ |
до 30 дБ |
|
Задержка |
от 0 мкс до 168 мкс |
|
Диапазон регулировки усиления |
92 дБ с шагом 0.5 дБ |
|
Регулировка ВРЧ |
от 0.1 до 10 дБ/мкс |
|
Частотный диапазон |
0.5-20 МГц (-6 дБ) |
|
Отображение информации |
А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения |
|
Зоны контроля |
две независимых зоны |
|
Автоматическая Сигнализация Брака (АСБ) |
световая и звуковая по заданным оператором пороговым значениям номинального, минимального и максимального значения |
|
Измерение временных интервалов |
0 - эхо; |
|
Максимальное количество измерений в секунду |
200 |
|
Типы используемых преобразователей |
совмещенный (П111); |
|
Калибровка призмы |
по встроенному образцу, либо по любому заданному оператором образцу |
|
Калибровка скорости |
по заданной оператором толщине образца |
|
Измеряемые величины |
толщина, скорость |
|
Единицы отображения толщины |
мм, мкс |
|
Режимы измерения |
режим сканирования, режим "заморозки" экрана при отрыве от поверхности |
|
Вывод отклонения текущего значения толщины от номинала |
мм или % |
|
Фиксация минимального значения при сканировании |
да |
|
Использование преобразователей стороннего производства |
любые ПЭП в рабочем диапазоне частот |
|
Внесение преобразователей стороннего производства в память |
сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК |
|
Измерение толщины объектов с неизвестной скоростью |
функция калибровки по нескольким образцам известной толщины (от 2 до 10) |
|
Дисплей |
цветной TFT с регулируемой яркостью и сменой палитры |
|
Палитра дисплея |
стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету) |
|
Регулировка яркости дисплея |
5 - 100% с шагом 1% |
|
Автовыключение подсветки |
30 сек, 60 сек, 120 сек или выкл. |
|
Автовыключение толщиномера |
3 мин, 5 мин, 10 мин или выкл. |
|
Установка даты/времени |
да, сохраняется с результатом |
|
Память |
100 настроек для датчиков |
|
Интерфейс связи с ПК |
USB , стандартный ПК с операционной системой Windows |
|
Язык меню |
русский, английский |
|

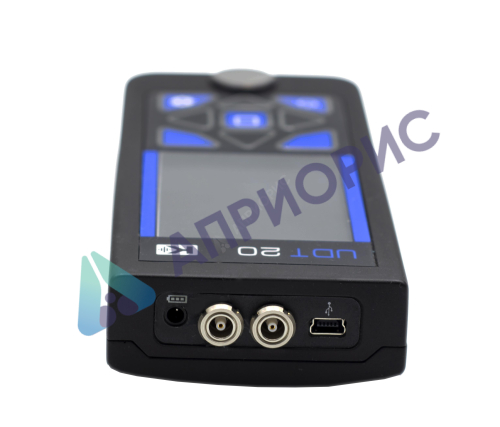

Разъемы преобразователей |
2 х Lemo 00 |
|
Питание |
встроенный аккумулятор |
|
Время работы от аккумулятора |
не менее 12 часов |
|
Внешнее питание толщиномера |
внешний блок питания от сети 220 В AC / 5В DC |
|
Диапазон рабочих температур толщиномера |
от -25 C до +55 C |
|
Габаритные размеры толщиномера (В x Ш x Д) |
148 мм x 64 мм x 25 мм |
|
Масса толщиномера |
180 г |
