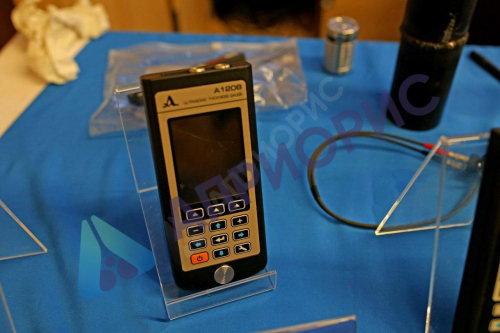

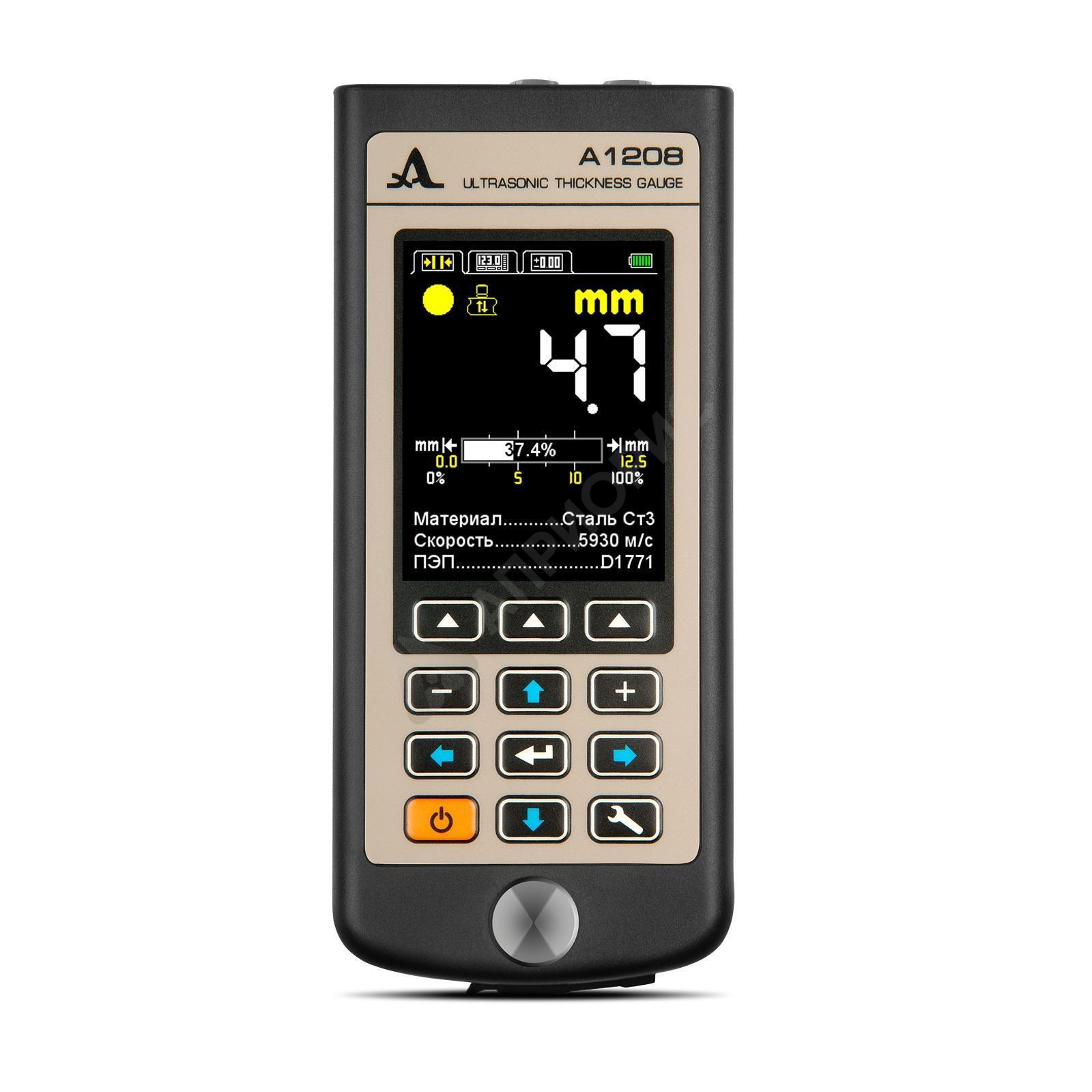

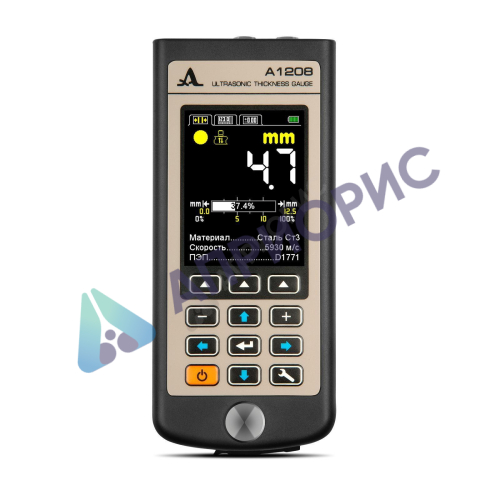

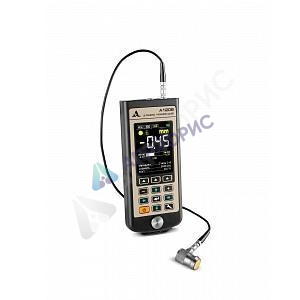

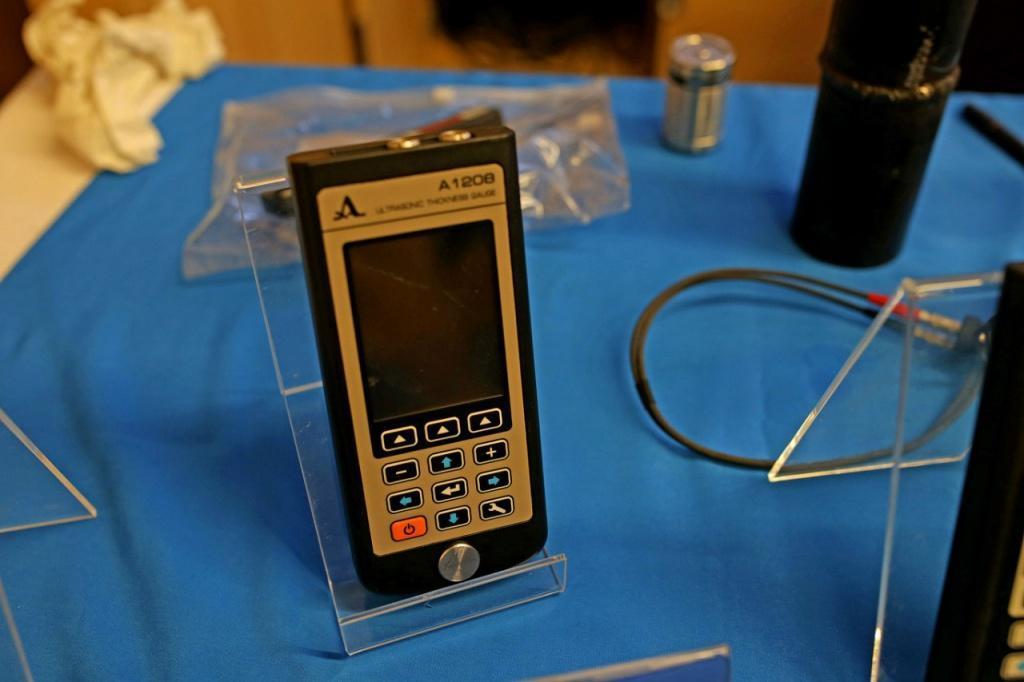

А1208 толщиномер ультразвуковой

• Диапазон измеряемых толщин (по стали) от 0,8 до 300 мм.
• Встроенный литиевый аккумулятор.
• Время непрерывной работы - 9 ч.
• Большой, информативный, цветной TFT дисплей.
• Дискретность индикации измерений 0,01 или 0,1 мм.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Энергонезависимая память на 50000 измерений.
• Звуковая и виброиндикация.

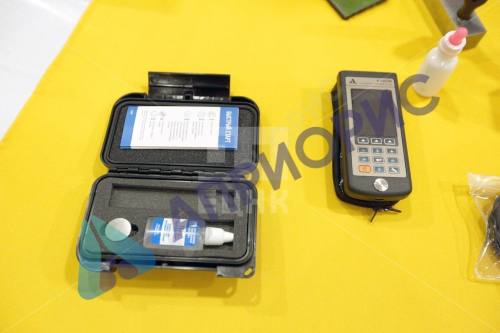

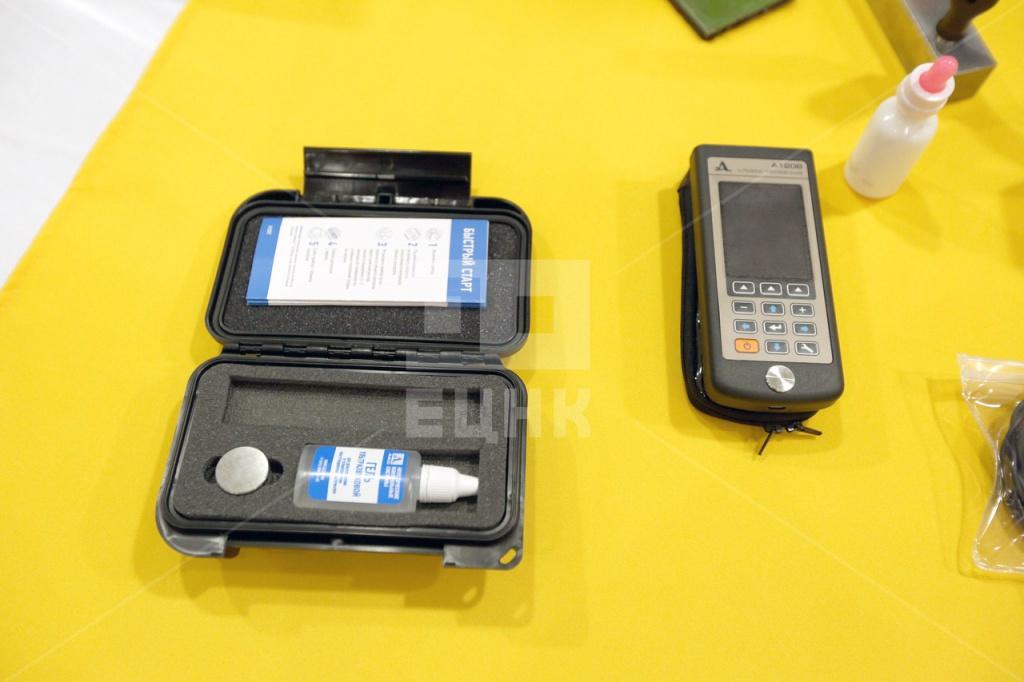

• Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
• Передача данных на ПК через USB кабель.
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Как и все ультразву­ковые приборы данной серии, толщиномер А1208 выполнен по принципу полностью цифрового тракта. Это означает, что после возбу­ждения, приема и усиления эхо-сигналов производится их оцифровка, а все даль­нейшие преобразования и обработка данных осу­ществляются в цифровом виде. Этот подход обеспечивает абсолютную стабиль­ность и воспроизводимость результатов контроля, простоту регу­лировки, низкую стоимость в производстве и высокую надежность при эксплуатации.

Для устойчивой работы толщиномера при отрицатель­ных температу­рах в качестве индикатора применен наиболее морозоустойчивый с семисегментный светодиодный дисплей. Современные светодиоды имеют очень боль­шую яркость и обеспечивают возможность чтения показаний при ярком солнечном свете и при приемлемом потреблении тока. При испытаниях электронный модуль прибора устойчиво работал при температу­рах ниже –40°С, потребляя от 30 до 80 мА (от двух элементов по 1,5 В) в зависимости от количества горящих сегментов и установленной яркости.

При создании УЗ толщиномера А1208 особое внимание разработчиков было уделено элементам питания. Как показали испытания, при температу­ре ниже –30° С емкость стандартных никель-кадмиевых и литиевых батарей падает в несколь­ко раз, а обычные одноразовые батарейки и вовсе прекращают работать при температу­ре ниже –10° С. Толщиномер а1208 комплектуется литиевыми элементами питания марки Lithium Energizer, которые способны работать при температуре до –40° С. Дополнитель­ным преиму­ществом данных батарей, является боль­шой срок хранения – до 10 лет без потери емкости, что дает возможность заку­пать их впрок, не беспокоясь об их сохранности. Одного комплекта литиевых элементов при среднестатистическом энергопотреблении хватает не менее чем на 60 ч непрерывной работы, что эквивалентно более чем недельной норме рабочего времени контроллера.

Все электронные компоненты прибора удалось поместить в малогабаритный корпус за счет исполь­зования технологии поверхностного монтажа и четырехслойной печатной платы. Корпус выполнен из ударопрочного пластика. Специаль­ные конструктивные решения (пленочная клавиату­ра, герметизирую­щие прокладки стыков, защищенные разъ­емы, отсутствие лишних отверстий и т. п.) обеспечивают защиту прибора от попадания пыли и воды на уровне IP65. Надежность а1208 во многом достигается за счет тщательного отбора комплектующих. Так например приборы комплектуются разъ­емами швейцарской компании LEMO, стоимость и качество которых заметно отличаются от большинства имеющихся на рынке аналогов. Дополнитель­но для повышения надежности и минимизации отказов при производстве приборов, исполь­зуются электропроверка печатной платы, термотренировка и дру­гие технологические способы контроля качества.

Интерфейс А1208 создавался ориентированным на людей не имеющих опыта работы с подобными приборами. Клавиатура и навигация, дают возможность освоить прибор даже начинающим пользователям. Интерфейс состоит понятных слов и интернациональных символов. Удобство и простота работы с А1208 подтверждена многолетней практикой и отзывами потребителей. При возникновении сложностей, пользователь всегда может воспользоваться подробным руководством по эксплуатации.

Режим НОРМА

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

• Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений.
•  Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти.
•  Любой результат, вызывающий сомнение, может быть перезаписан.

Режим ДОПУСК

Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

• Результаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
• Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Направления отклонения результата измерений от номинального. Если перед результатом измерений стоит знак "плюс", значит объект контроля толще номинала на указанное значение, если знак "минус" - тоньше.
• Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.
