УДТ-08 портативный ультразвуковой толщиномер

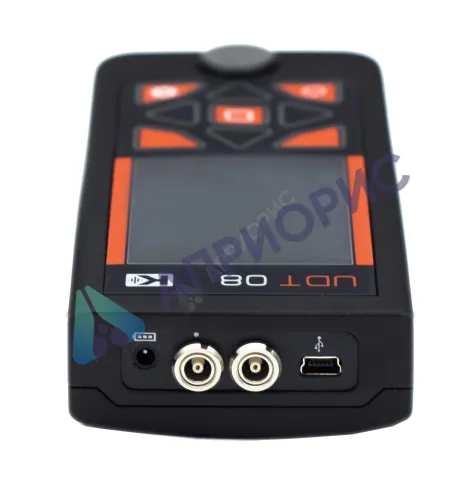

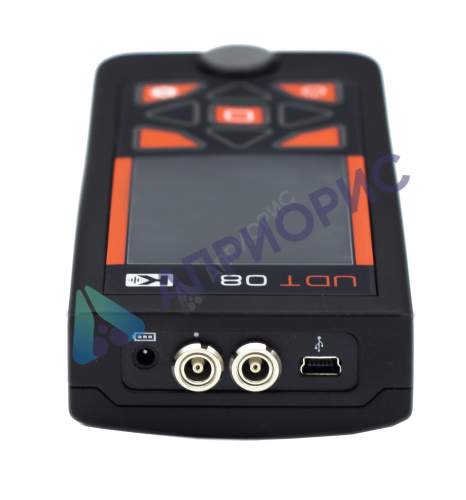

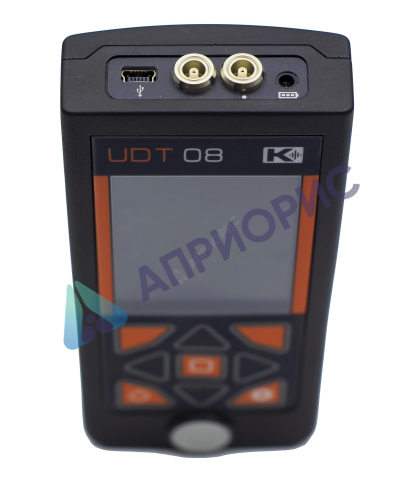

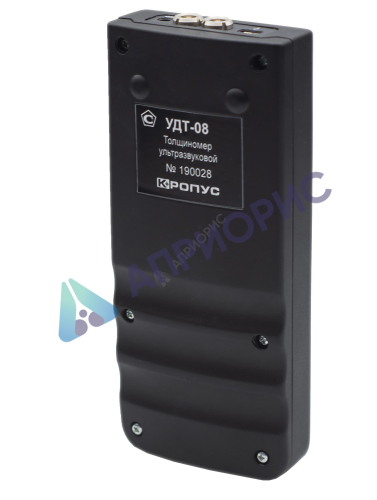

Толщиномер УДТ-08

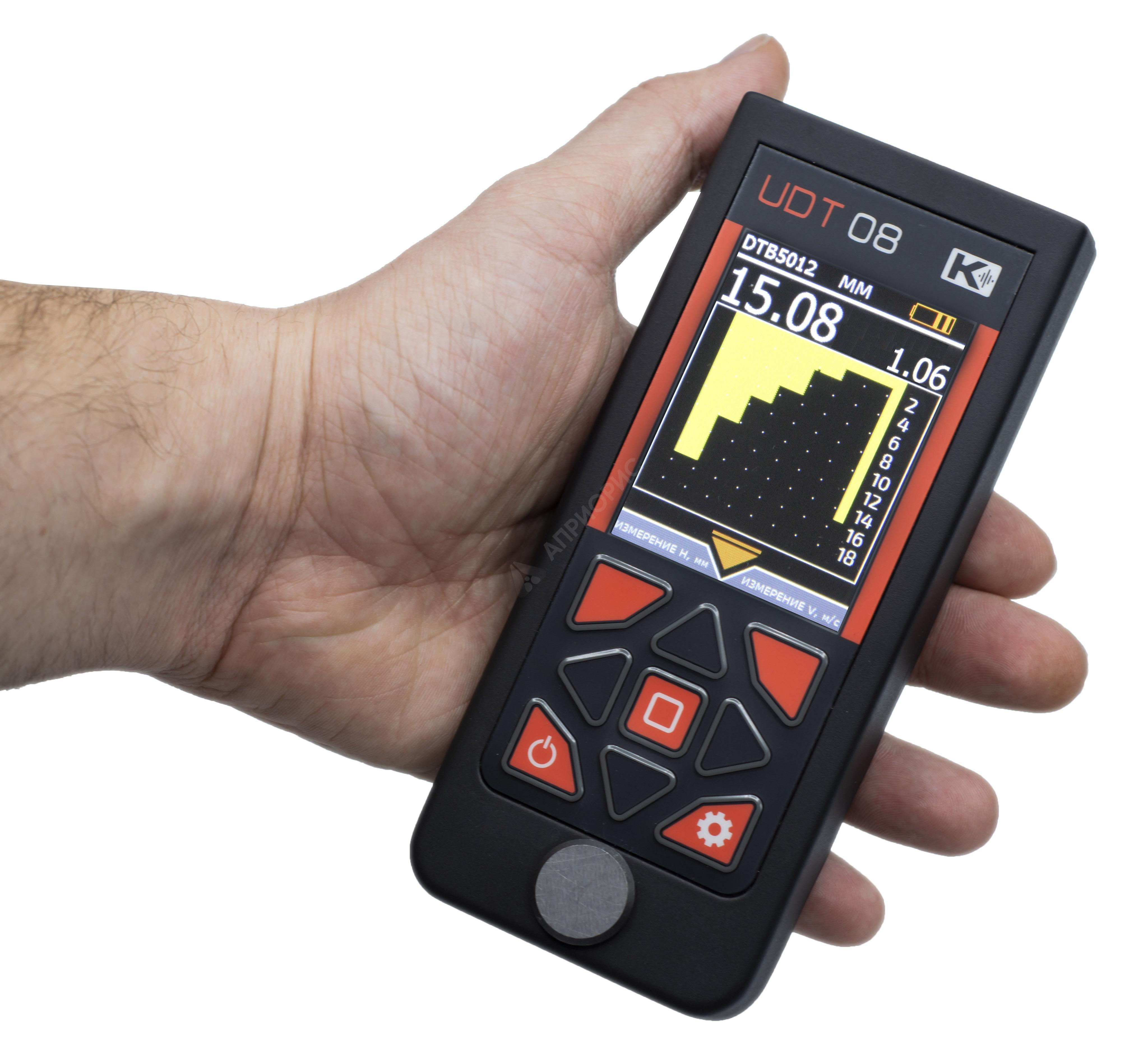

Обновленный простой и легкий в обращении ультразвуковой толщиномер общего назначения.
Прибор имеет Б-скан для построения профиля дна изделия Так же в приборе имеется А-скан в режиме настройки, позволяющий наблюдать радиосигналы в реальном времени.
В новой версии расширена номенклатура применяемых преобразователей и увеличен диапазон усиления до 92 дБ.
Высокая точность и надежность, цветной морозостойкий TFT экран делают этот ультразвуковой толщиномер одним из лучших в своем классе по соотношению цена / качество.

Применение толщиномера

Ультразвуковой толщиномер УДТ-08 применяется для целей неразрушающего контроля в период эксплуатации и обслуживания элементов конструкций на металлургических, трубопрокатных предприятиях, в стекольной, пищевой и других отраслях промышленности. Прибор используется для контроля толщины стенок трубопроводов и резервуаров, в том числе под давлением, а также изделий из стекла и пластика (иллюминаторы, прозрачные элементы сооружений).

Принцип работы

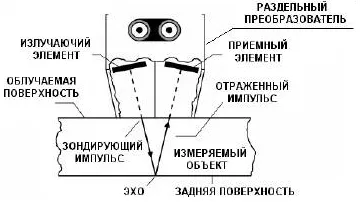

Пьезоэлектрик излучателя преобразует электрический сигнал в ультразвуковой импульс. Исходящие от ПЭП колебания доходят до границы раздела сред с другими акустическими свойствами и отражаются в виде эхо-сигналов обратно до преобразователя. Данный метод измерения называется эхо-импульсным и заключается в определении времени, которое необходимо на акустический тракт — путь сигнала до границы сред и обратно. Соответственно, точность измерений будет зависеть от верного учета скорости движения сигнала, поэтому при проведении контроля важно учитывать факторы, влияющие на нее: вид материала, способ изготовления и обработки изделия, его структура, температура окружающей среды, марка сплава и выбор контактной жидкости.

Режимы работы толщиномера УДТ-08

Ультразвуковой портативный толщиномер УДТ-08 работает в четырех основных режимах:

• «Настройка», с отображением меню и параметров работы;
• «Отображение толщины», с учетом заданной оператором толщины ультразвуковых колебаний;

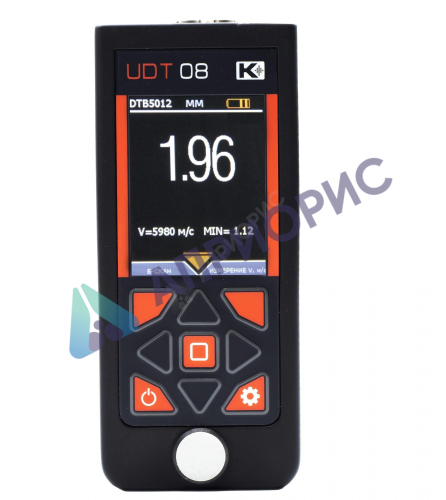

• «Отображения скорости», с учетом заданной оператором скорости;

• Режим В-сканирования. Отображение эхо-сигналов от границ раздела сред в режиме
  «B-скан» подразумевает возможность графического формирования профиля сечения ОК, что в свою очередь позволяет выявить локальные утонения, расслоения, места коррозии; контролировать значения толщины конкретных зон ОК, в зависимости от положения преобразователя на изделии; фиксировать данные о минимальной толщине и сразу отображать результат контроля.

Рабочие настройки

Для проведения точных и корректных измерений в толщиномере УДТ-08 предусмотрены пять рабочих настроек:

1.   Выбор преобразователя из двух доступных в данной модели типов датчиков (5 и 10 МГц).

2.   Установка правильной скорости ультразвука с учетом вида материала, марки металла и способа изготовления детали.

3.   Выбор материала объекта контроля из существующего списка. При смене значения данного параметра сбрасывается значение скорости ультразвуковой волны, заданной оператором, и прибор автоматически вносит свое значение из памяти.

4.   Настройка точности измерения по образцам (калибровка). Данный режим очень удобен, поскольку калибровку толщиномера необходимо осуществлять не только перед измерениями, но и по мере их проведения. Такая необходимость обусловлена возможными изменением температуры окружающей среды, нагревом самого преобразователя, истиранием призмы и т.д.

5.   Выбор значения дискретности 0,1 или 0,01 мм

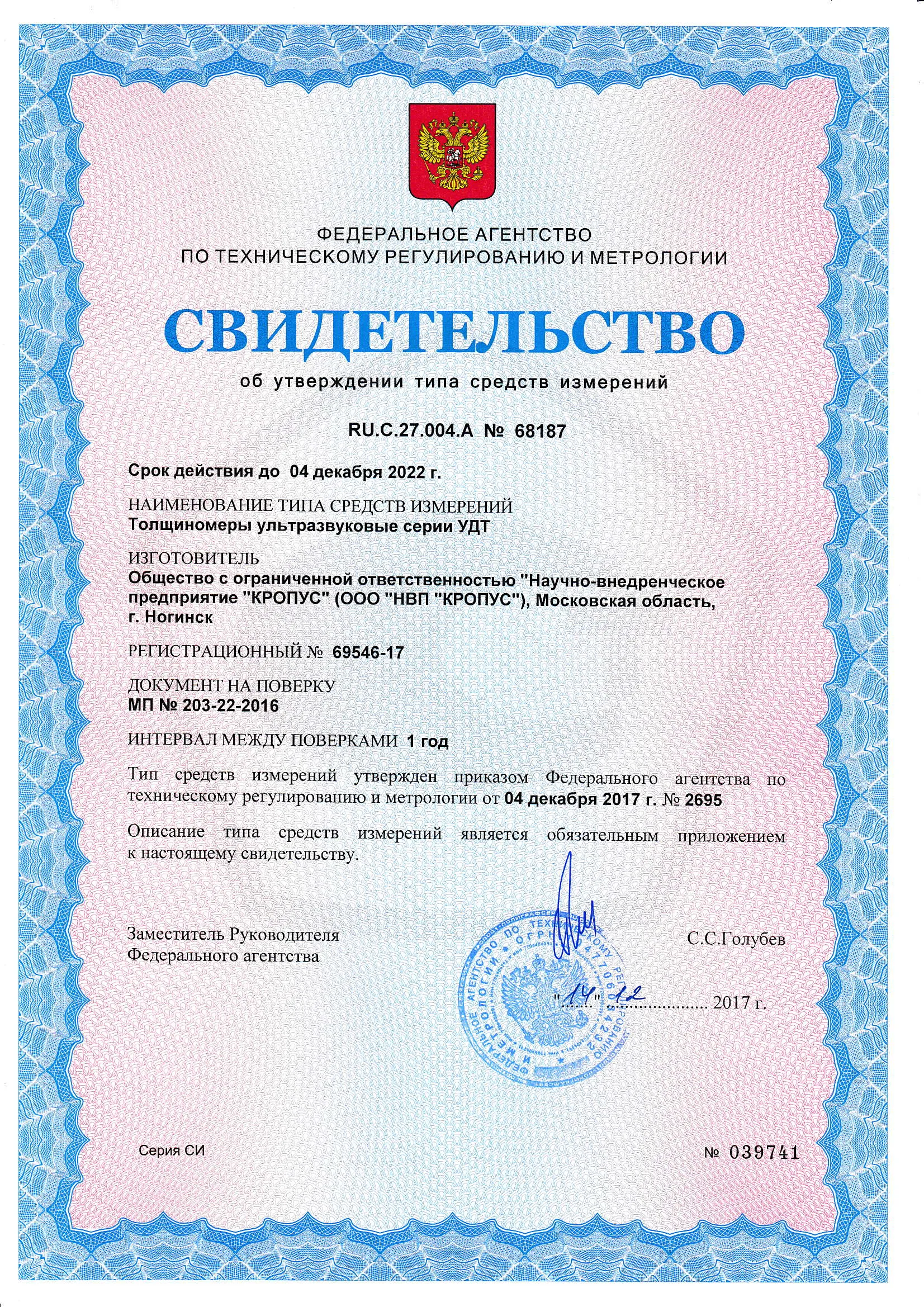

Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.
