А1209 толщиномер ультразвуковой

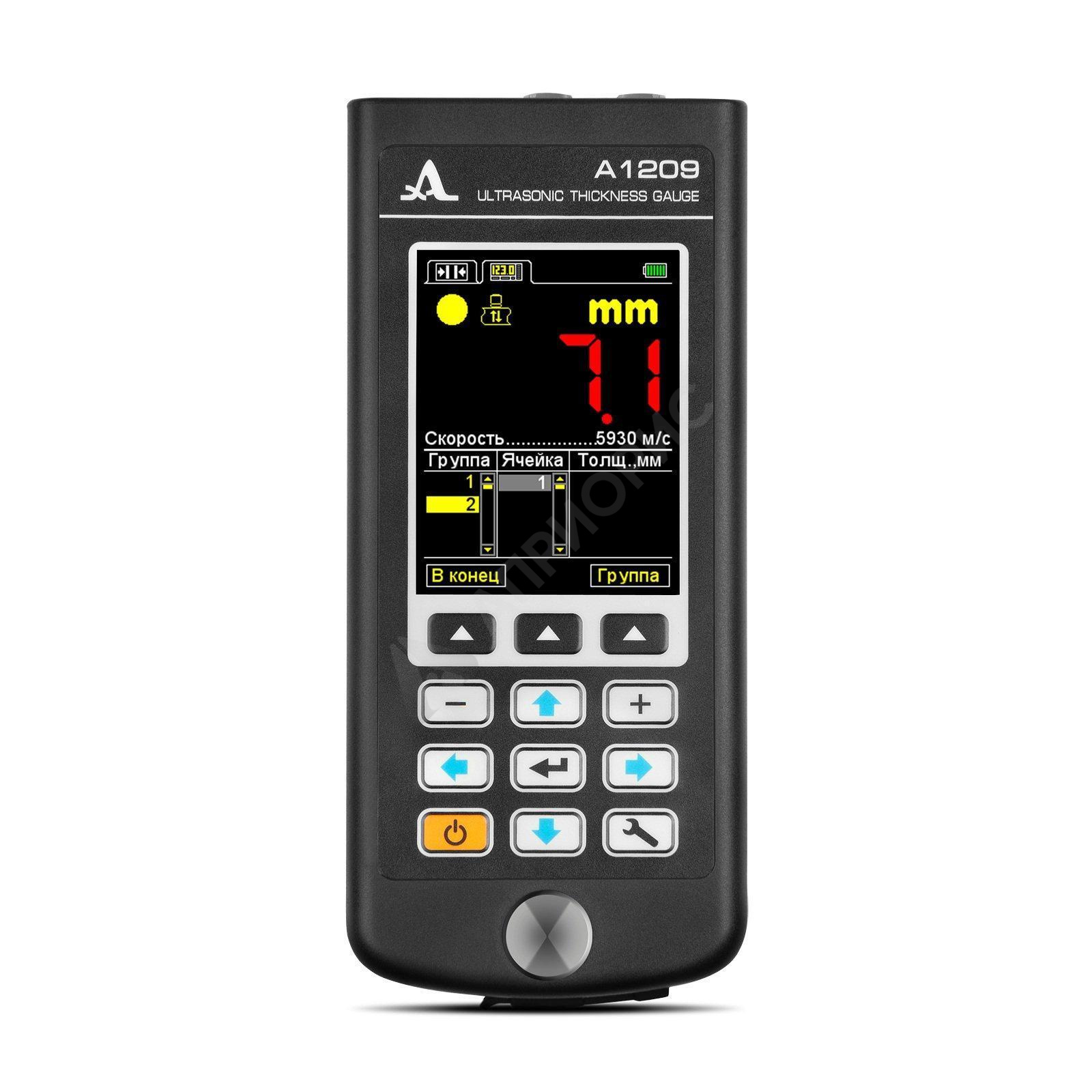

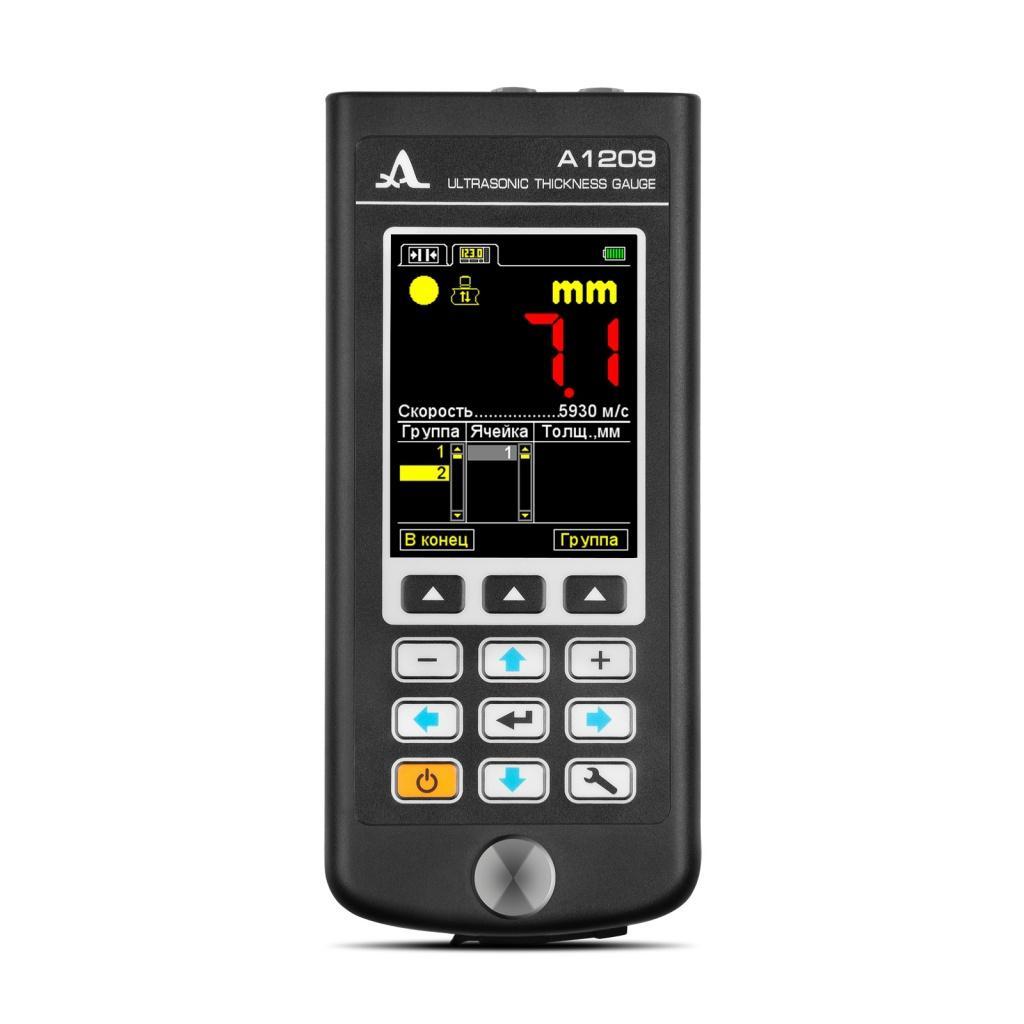

Ультразвуковой толщиномер А1209

Устройство используется для определения толщины обшивок из металлов, котлованов, труб, баллонов, сосудов под давлением и предметов из пластика. Прибор работает следующим образом: измеряет время двойного прохода ультразвуковых колебаний через объект и пересчитывает его в показатель толщины. Благодаря запатентованной системе автоматической адаптации к кривизне и шероховатости поверхности, показания устройства достоверны практически в любых случаях.

Такой прибор можно использоваться не только в лаборатории, цеху, но и на свежем воздухе. Разумеется, после подготовки поверхности — нанесении смазки, например, воды, глицерина, специальных гелей.

Кроме того, устройство может работать 9 часов от аккумулятора, а также обладает футляром со специальным магнитным держателем, который предохраняет электронный блок от пыли, воды, грязи, мелкого мусора и может быть зафиксирован на руке.

Другие особенности А1209:

• широкий диапазон измеряемых толщин конструкций из стали — от 0,7 до 300 мм.;
• ПО для хранения результатов на ПК;
• дискретность индикации измерений — 0,01 или 0,1 мм.;
• автоматические распознавание скорости сигнала на объекте с известной толщиной;
• передача информации на компьютер через USB;
• вмонтированный аккумулятор из лития;
• память на 5 тысяч измерений;
• звуковая и виброиндикация;
• просторный цветной TFT-экран

Режимы работы устройства А1209:

• Норма. Используется для того, чтобы оперативно определить толщину образца, оценить принадлежность результата заданному интервалу и критерию срабатывания автоматической сигнализации изъяна.
• Память. Применяется, чтобы сохранять и просматривать результаты предыдущих проверок.
• Настройка. Позволяет корректировать параметры и условия контроля, тестировать ПЭП и калибровать скорость.

Принцип работы. УЗ преобразователь применяется для излучения и приема импульсов. Он фиксируется на поверхности объекта в том месте, где нужно определить толщину.

У модели А1209 преобразователь имеет острую характеристику направленности излучения, а также приема ультразвука. По этой причине толщина объекта выявляется прямо под местом нахождения преобразователя.

В том случае, если поверхность конструкции, которая расположена напротив по отношению той, на которой находится преобразователь, обладает впадинами, то импульсы будут отражаться от них, а толщина определиться как самое короткое расстояние от внешней поверхности до изъянов.

Преобразователи. В паре с прибором могут идти два преобразователя:

• первый — раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который работает при температуре от - 30 до + 50С;
• второй — совмещенный преобразователь П112-5-12/2-АТБ-902, который подходит для проверки изделий, которые нагреты до температуры +250 С.

Вид кабеля и метода подключения ПЭП зависит от разновидности преобразователя. Например, совмещенный подключается при помощи одинарного кабеля LEMO 00 к немаркированному разъему, а раздельно-совмещенный — посредством двойного кабеля с разъемами LEMO 00.

Калибровка. Это процесс настройки и адаптации толщиномера к параметрам преобразователя. Запускается в автоматическом режиме после выбора преобразователя. Процедура адаптации включает две фазы. Сначала прибор проводит анализ особенностей преобразователя, а затем адаптируется к ним при помощи эхо-сигнала от вмонтированного в устройство юстировочного образца.

Условия работы. Устройство может использоваться при широком диапазоне температур -- от -20 до +50С. Перед тем, как приступить к работе очистите поверхность объекта от грязи, песка, ржавчины. Зачистка грубых корродированных поверхностей конструкций позволит повысить уровень достоверности проверки, а также заметно удлинить срок службы устройства.

Рекомендации по эксплуатации:

• не скользите устройством по поверхности ОК;
• при проверке объемного объекта в разных местах двигайте преобразователь, не отрывая его от поверхности объекта;
• проводите сканирование без мощного нажима на преобразователь, используйте специальный гель и заранее почистите поверхность;
• уберите гель с устройства после сеанса, иначе оно не сможет самостоятельно выключиться.

Аккумулятор. Батарея рассчитана на срок гарантии устройства. Аккумулятор может заряжаться от компьютера через USB или от внешнего зарядного устройства. Время заряда — от четырех до пяти часов. Прибор может функционировать даже во время зарядки, однако в этом случае скорость зарядки замедляется в несколько раз. Также при минусовой температуре емкость батареи скорее всего станет меньше почти на 15-20%, чем при плюсовой.
