УД2В-П46 дефектоскоп ультразвуковой
Лучшее сочетание цена/качество.
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

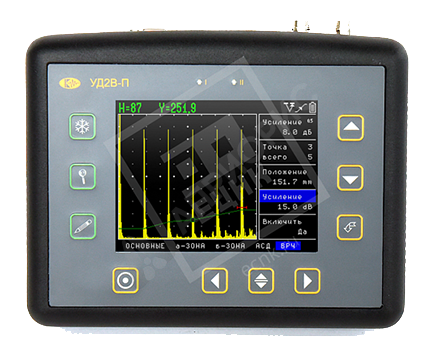

Ультразвуковой дефектоскоп УД2В-П46
Производится с 2001 года компанией КРОПУС (г.Ногинск). За это время многим пользователям дефектоскопа удалось убедиться в его простоте и надёжности. К примеру, на предприятии ОАО "Пермский моторный завод" в настоящее время эксплуатируется более 30 дефектоскопов УД2В-П46, на ОАО "Техдиагностика" в работе находятся более 20 дефектоскопов.
Обновленная версия ультразвукового дефектоскопа, получила ряд существенных преимуществ по сравнению с предыдущей моделью:
- установлен новый высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240,
- увеличена мощность генератора,
- установлен встроенный USB интерфейс.
В остальном все возможности дефектоскопа сохранены, чтобы обеспечить преемственность при переходе на новую версию:
- одновременное измерение амплитуды и координат положения максимума сигнала;
- одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
- режим записи огибающей максимума сигнала в зоне контроля;
- большая память настроек дефектоскопа и результатов ультразвукового контроля.
- поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
- возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП
Реализованный в ультразвуковом дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда ультразвуковой дефектоскоп запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума ультразвукового сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.
Прибор имеет удобную функцию протоколирования результатов. Каждый протокол ультразвукового контроля состоит из А-сигнала, огибающей максимума (если результат сохранен в этом режиме), цифрового значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере. Для этого предназначено специальное программное обеспечение, позволяющее полностью автоматизировать обработку результатов ультразвукового контроля, разделяя их по разным базам протоколов. Кроме этого, программа имеет функцию конструктора протоколов УЗ дефектоскопии, позволяющую самостоятельно создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
Ультразвуковой дефектоскоп прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.
|
Тип |
Значение |
|
Развертка |
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс |
|
Задержка |
от -0,5 мкс до 994.5 мкс |
|
Диапазон скоростей
|
1000 - 9999 м/с |
|
Диапазон скоростей |
1000 - 10 000 м/с |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
|
Входной импенданс |
50 ом / 600 Ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, |
|
Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
|
Частота повторений ЗИ |
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц |
|
Усилитель |
широкополосный 0.5-15 МГц (-6 дБ) |
|
Согласование с ПЭП сторонних производителей |
7 контуров согласования с номиналами: |
|
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
|
Детектирование |
положительная или отрицательная полуволна, |
|
Детектирование |
положительная или отрицательная полуволна |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
А-сигнал |
80 mm x 70 мм; 220 x 200 точек |
|
Память |
100 настроек с А-сигналом и названием, |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 СР50 / BNC |
|
Аккумулятор |
4 NiMh размер "D" |
|
Время работы |
до 12 часов от стандартных аккумуляторов "D" 10А/ч; |
|
Питание |
внешний блок питания 220 В AC |
|
Дисплей |
1цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
170 мм x 225 мм x 45 мм |
|
Масса |
1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) |
- Развертка: от 2.9 до 2975 мм (сталь)
- Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- Усилитель: широкополосный 0.5 - 15 МГц, + 4 узкополосных диапазонных фильтра
- 7 встроенных контуров согласования с номиналом 0,66мкГн, 1 мкГн, 2,2 мкГн, 3.3мкГн, 4,7мкГн, 6,8мкГн и 15мкГн
- Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
- ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
- Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
- Отсечка: компенсированная от 0 до 80% высоты экрана
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- "Заморозка" А-сигнала
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.01
- Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
- Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
- Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
- Питание: 4 NiMh аккумулятора размера "D", внешний блок питания
- не менее 8 часов работы от аккумуляторов
- Вес: 2.5 кг с аккумуляторами
-
Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.
- Мощный генератор импульсов и высокая разрешающая способность приемного тракта
- Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
- Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.
- Функция огибающей максимума сигнала
В ультразвуковом дефектоскопе реализован принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
