УСД-46 дефектоскоп ультразвуковой портативный
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

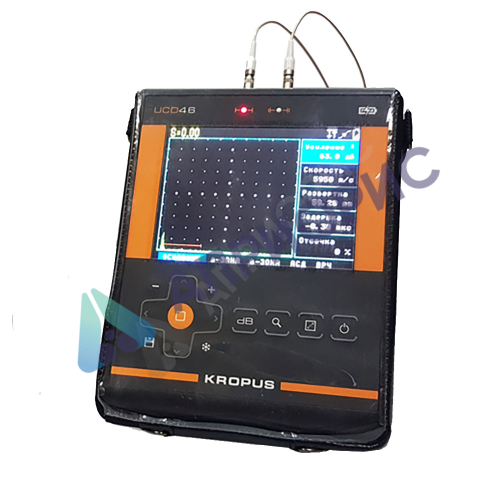

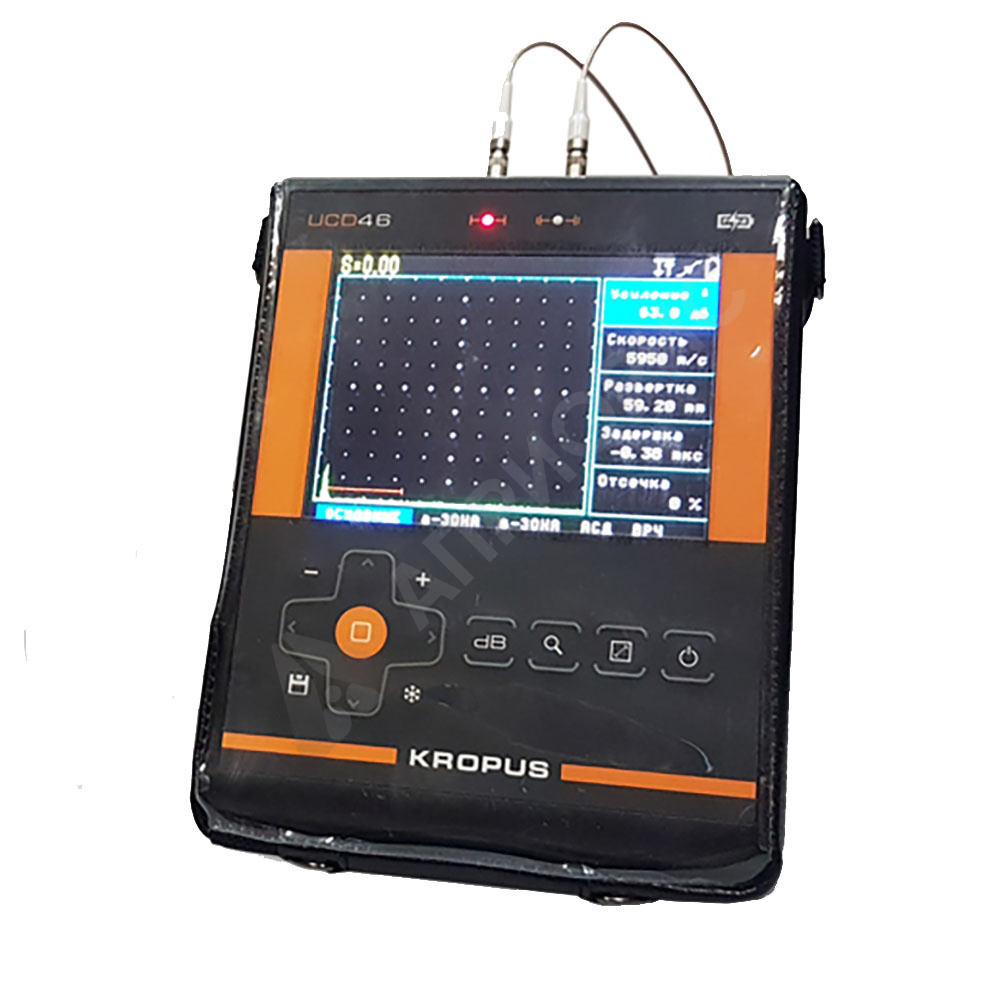

Портативный дефектоскоп УСД-46
Новый ультразвуковой дефектоскоп УСД-46 обладает сравнительно небольшим весом – всего 870 г. Благодаря этому его можно не только использовать на производстве, но и брать с собой в командировки или на полевые объекты. Выполненный на базе предыдущего ряда УД2В-П, этот прибор имеет целый ряд преимуществ:
- Новая модель оснащена большим TFT-дисплеем с разрешением 320х240. Считать значения с него можно и в сильный мороз и под ярким солнцем. Все значения будет одинаково хорошо видно.
- Увеличена емкость аккумулятора – теперь в автономном режиме он прослужит до полусуток.
- В комплекте с прибором идет соответствующий ему чехол, который можно закрепить на поясе или на руке.
- Калибровка осуществляется автоматически и соответствует стандартам СО-3, V-2 и т.д. Если имеется необходимость, выполнить подстройку можно и в ручном режиме.
- В памяти устройства имеются данные основных преобразователей, поэтому вызвать соответствующие настройки можно всего одной кнопкой.

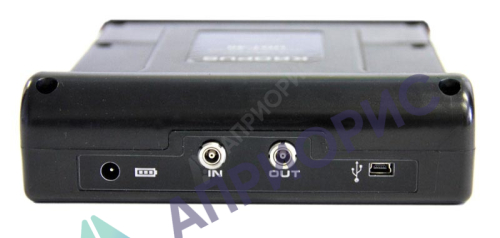

- Имеется встроенный USB интерфейс, поэтому устройство можно легко синхронизировать с ПК или смартфоном.
- Полноэкранный режим работы.
Кроме того в приборе сохранены и по-прежнему поддерживаются все популярные функции предыдущей модели:
- Возможность одновременно измерять амплитуду и координаты положения (при максимальном сигнале);
- При заданном пользователем угле ввода преобразователя прибор измерит расстояние по лучу и координатам дефекта;
- в зоне контроля можно включить режим записи, чтобы запротоколировать огибающую максимума сигнала;
- устройство обладает значительным резервом памяти, который можно использовать для настроек и сохранения результатов;
- пользователь можно создать протокол любого вида на основании уже имеющихся в памяти баз данных;
- В пуле памяти имеется 7 встроенных контуров согласования, каждый из которых можно вызвать в нужный момент и оптимально выстроить работу с имеющимся ультразвуковым сигналом.
Для того, чтобы построить огибающую, дефектоскопом автоматически запоминается только по одной точке в каждом импульсе – положение и значение максимальной амплитуды. На основании этих данных и строятся графики.
Благодаря этой опции можно получить график движения максимума сигнала или определить его протяженности, координаты. Все это делается при максимальной амплитуде отраженного сигнала.
Еще одна, не менее важная функция – это сохранения всех результатов, насколько позволяет резерв памяти.
В будущем результаты можно переименовать и просмотреть не только на дефектоскопе, но и на ПК. Для доступа потребуется специальное ПО, которое позволит автоматизировать обработку полученных результатов. Дополнительной опцией является разделение по различным базам протоколов.
Кроме этого, в программе имеется и встроенный конструктов: печатные форму протоколов можно создавать и сохранять самостоятельно, а после применять в работе. Они остаются в памяти устройства.
|
Параметры |
Значения |
|
Развертка |
мин.: 0 -22 мм (сталь); 0 - 7,5 мкс |
|
Диапазон скоростей |
1000 - 9999 м/с |
|
Задержка |
от -0,5 мкс до 994.5 мкс |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Задержка в призме |
0 - 100 мкс |
|
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, |
|
Демпфер зондирующего импульса |
демпфирования от 0 до 500нс |
|
Частота повторений ЗИ |
до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц |
|
Усилитель |
широкополосный 0.5-20 МГц (-6 дБ) |
|
Согласование с ПЭП сторонних производителей |
7 контуров согласования с номиналами: |
|
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
|
Детектирование |
положительная или отрицательная полуволна, |
|
Детектирование |
положительная или отрицательная полуволна |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД |
дефект в первой зоне, |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Дисплей |
цветной TFT с регулируемой подсветкой, |
|
А-сигнал |
80 mm x 70 мм; 220 x 200 точек в режиме настройки 115 х 85 мм; 320 х 240 точек в полноэкранном режиме |
|
Память |
100 настроек с А-сигналом и названием, 100 настроек типовых преобразователей; 1000 (50 файлов по 25) протоколов контроля |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
Lemo 000 |
|
Аккумуляторы |
встроенный Li-Pol, 11В, 5А/ч |
|
Время работы |
до 12 часов |
|
Питание |
внешний блок питания 220 В AC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
| Вес |
0,87 кг |
К основным особенностям портативного прибора УСД-46 для определения дефектов сварных соединений относятся:
- Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- Усилитель: широкополосный 0.5 - 20 МГц, + 4 узкополосных диапазонных фильтра
- 7 встроенных контуров согласования
- Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
- ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК

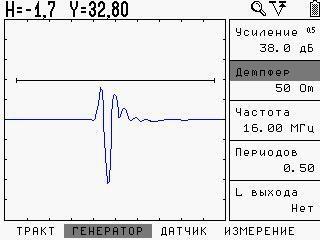

- Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
- Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
- Отсечка: компенсированная от 0 до 80% высоты экрана
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- "Заморозка" А-сигнала
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.01
- Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
- Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
- Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
- Питание: встроенный Li-Pol аккумулятор или внешний блок питания
- не менее 12 часов работы от аккумуляторов
- Вес: 0,87 кг с аккумуляторами
-

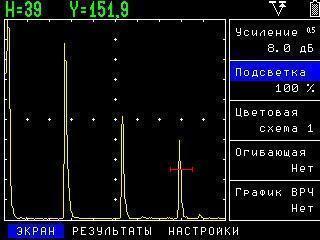

Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.
- Мощный генератор импульсов и высокая разрешающая способность

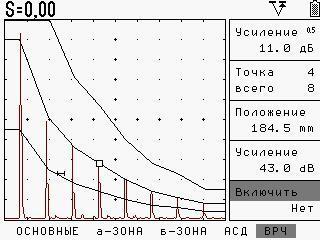

приемного тракта - Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
- Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.

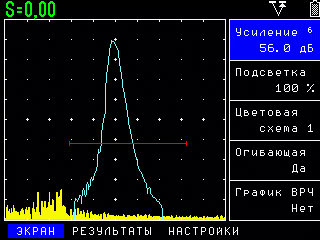

- Функция огибающей максимума сигнала
приемного тракта
В ультразвуковом дефектоскопе реализован принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.
