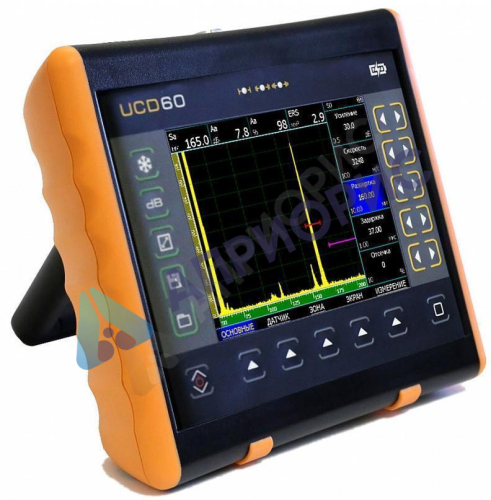

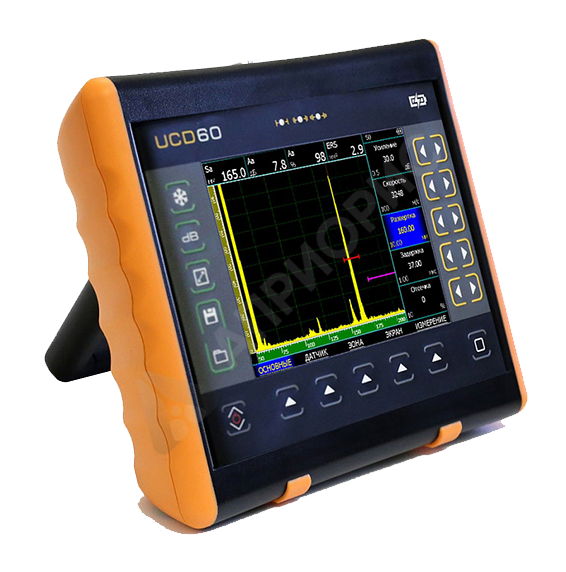

Дефектоскоп ультразвуковой УСД-60

В базовой версии устройство — традиционный ручной дефектоскоп. Такой прибор — это сочетание новейших достижений техники, удобства, легкости использования, эргономичности дизайна и высокой надежности работы.

Функции ВРЧ и АРК, разнообразные степени демпфирования сигнала, огибающая сигнала и функция усреднения эхо-сигналов, а также 2 независимые зоны контроля с собственной логикой определения изъяна —— широкий функционал устройства позволяет реализовать различные методики контроля.

Процедура настройки прибора становится легкой, понятной, доступной, благодаря автоматической калибровке призмы, преобразователя на стандартных образцах СО-3 и V-2, реальной скорости в материале контроля, зоны контроля по прямому и однократному лучу, вмонтированному помощнику расчета геометрии при проверке сварных соединений.

Кроме того, прибор можно обновить до версии модели УСД-60 ФР. Это универсальная платформа, которая позволяет сотруднику наращивать способности устройства в случае необходимости для работы с TOFD-сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами. Прибор идеально подходит для работы на свежем воздухе при минусовых температурах и солнечных лучах, благодаря тому, что обладает ударопрочным корпусом (класс защиты IP65) и инновационным устойчивым к морозу экраном с цветной TFT-матрицей.

Благодаря возможности применения активных электромагнитно-акустических преобразователей, можно измерять толщину стенок конструкции под слоями непроводящих покрытий с любой структурой даже без предварительной зачистки ржавчины.

Особенности прибора

доступное пользовательское меню;
относительно небольшой вес — 1,4 килограмма.;
запись, хранение и обработка результатов;
полноэкранный режим функционирования;
десять часов беспрерывной работы от съемной батареи;
функции АРД, АРК, ВРЧ;
возможность построения хода лучей с учетом толщины проверяемого изделия и геометрии сварных швов;
внешний блок питания или встроенный аккумулятор Li-ion;
автоматическая калибровка призмы стробов, развёртки, преобразователя;
способность заряжать батарею от внешнего зарядного устройства отдельно от дефектоскопа.

Параметры	Значение
Развертка	мин.: 0 - 11,9 мм макс.: 0 - 5950 мм (сталь) с шагом 0.01, 0.1, 1, 10 и 100
Задержка	от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)	до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Диапазон скоростей	1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
Частота повторений ЗИ	от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Усилитель	широкополосный: 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB	программируемая
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Функция АРД	построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Детектирование	положительная или отрицательная полуволна полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка	компенсированная, 0 - 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля (сигн
Интерфейс	USB
Разъемы преобразователей	2 Lemo00
Аккумулятор	Li-ion 10.8В, 5000 mА/ч
Время работы	не менее 10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,4 кг с аккумуляторами

Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
Запись сигналов по 1 или 2х координатному датчику оборотов
Функции ВРЧ, АРК и АРД
Работа с ЭМА преобразователями
Конструктор геометрии сварного шва
Интерфейс: USB
Обновление прошивки по USB
Питание: Li-ion аккумулятор или внешний блок питания
до 10 часов работы от аккумулятора

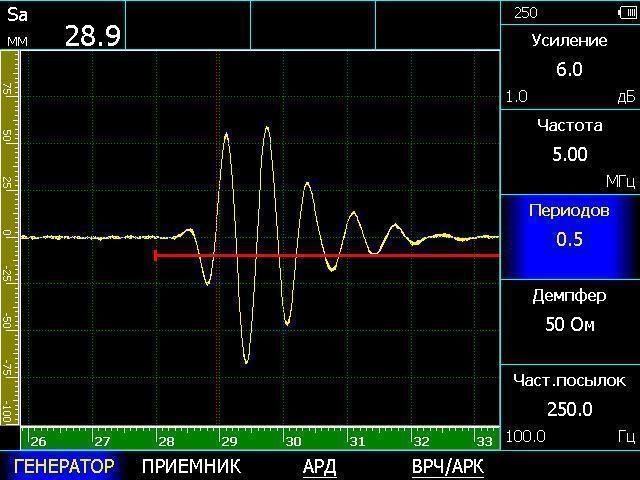

Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности; Радиосигнал на экране УЗ дефектоскопа УСД-60;

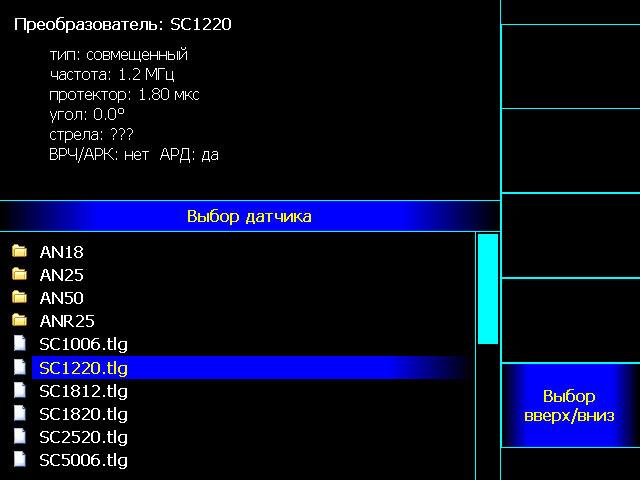

Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы;

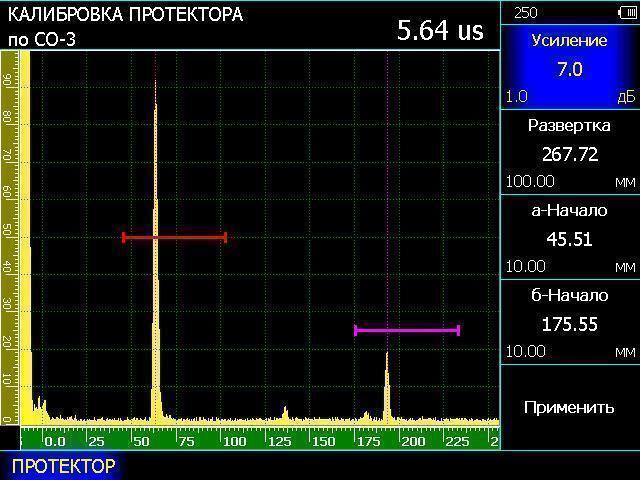

Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

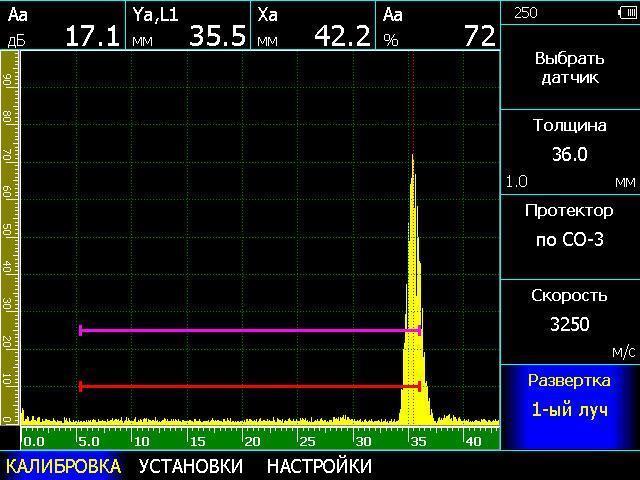

Автоматическая калибровка развертки и стробов при контроле сварных соединений

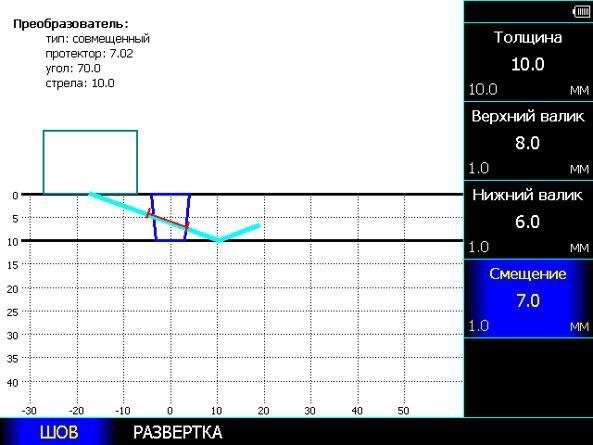

Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.

Полноэкранный режим работы

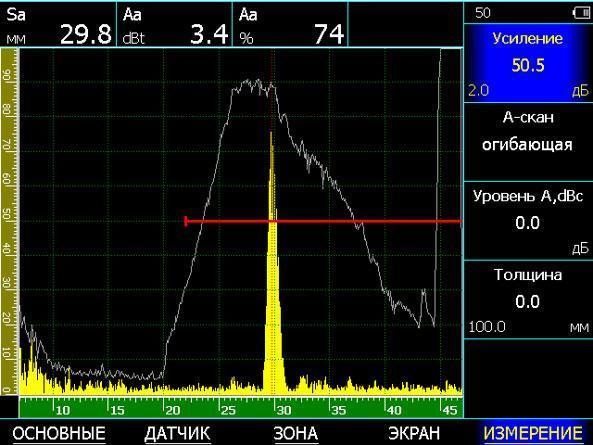

Режим огибающей сигнала

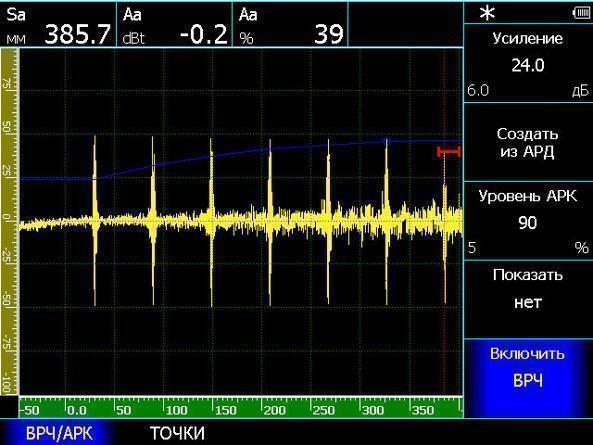

Функции Временной Регулировки Чувствительности (ВРЧ) и АРК

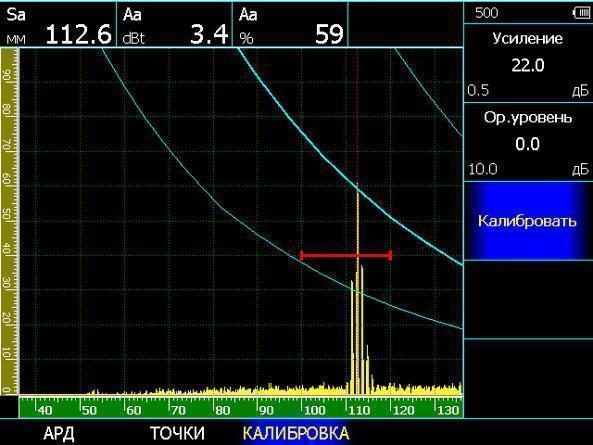

Встроенные АРД диаграммы
