УСД-46ФР дефектоскоп ультразвуковой на фазированных решетках
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Технические вопросы: +7 812 640-40-13 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

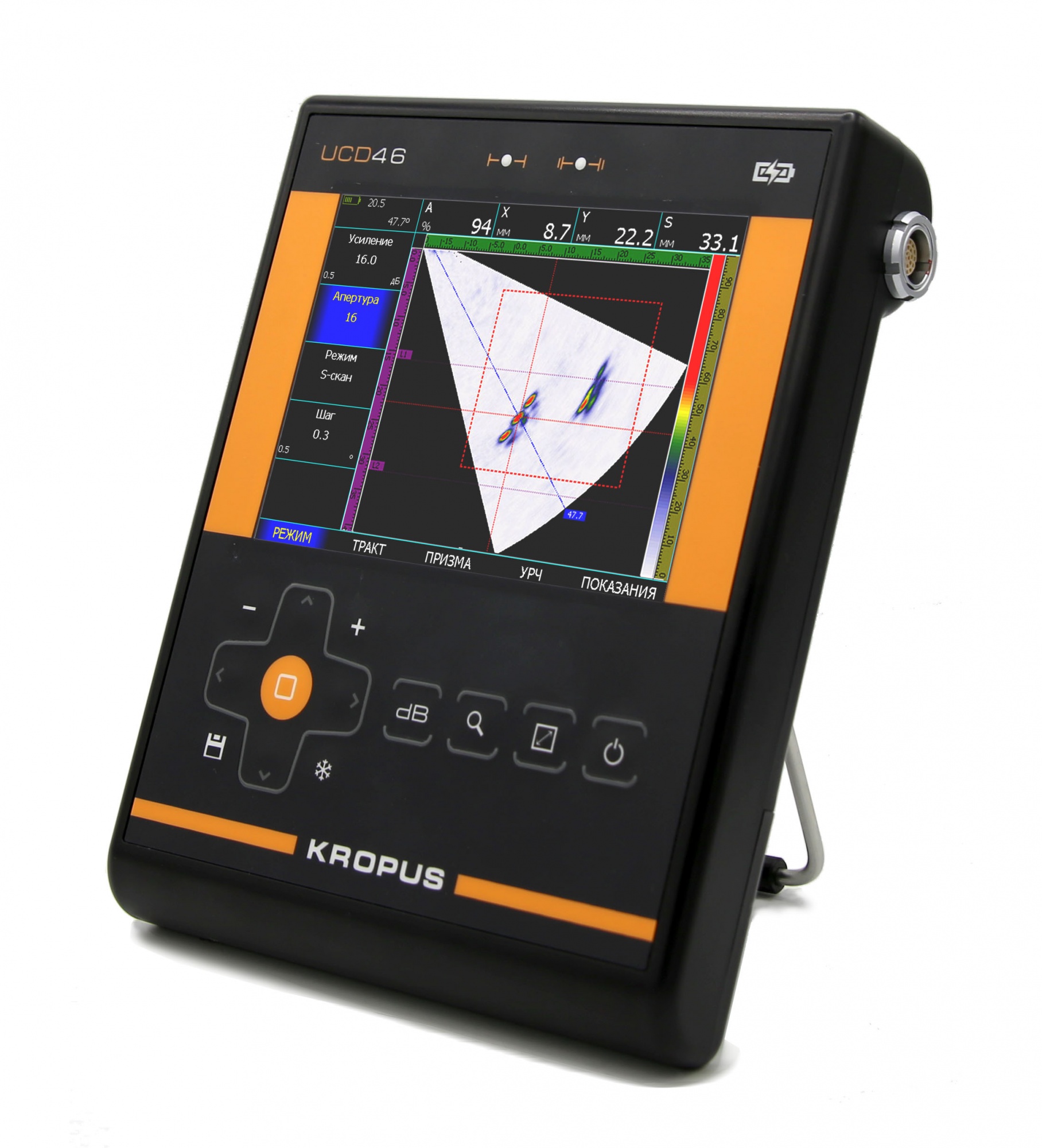

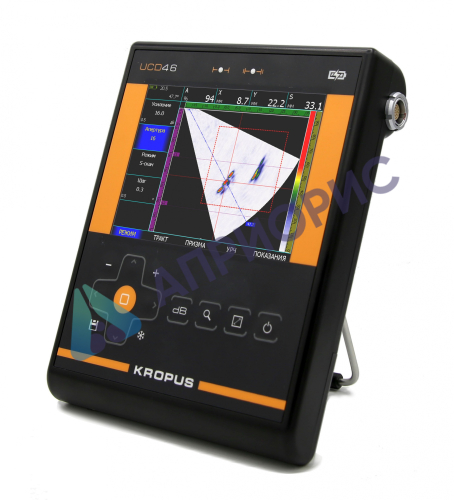

Новый ультразвуковой дефектоскоп УСД-46ФР
Легкий и портативный новейший ультразвуковой дефектоскоп на фазированных решетках УСД-46ФР, совмещающий использование классических преобразователей ФР с математической обработкой сигналов по методу цифровой фокусировки сигнала. Сбор А-сканов всех комбинаций приемных и передающих элементов (полный опрос матрицы - FMC/Full Matrix Capture) и обработка сигналов с использованием технологий полной фокусировки (TFM/Total Focusing Method) позволили отказаться от необходимости ручной фокусировки лучей оператором на различные глубины, т.к. изображение автоматически сфокусировано в каждую точку S-скана.
В результате применений последних достижений электроники, дефектоскоп с широкими возможностями и мощной программной базой имеет массу всего 0,95 кг и позволяет получить высочайшее разрешение S-скана с использованием стандартных 16-ти элементных фазированных решеток.
Уникальная технология расчета всех лучей по геометрии призмы позволяет оператору быстро загрузить необходимое сочетание ФР преобразователя и модели призмы, получив таким образом уже предварительно просчитанную по всем лучам картину сканирования, с точными координатами отражателей по всему S-скану.
Помимо версии с ФР прибор имеет встроенное ПО обычного классического дефектоскопа. Переключение между версиями осуществляется мгновенно с сохранением всех настроек прибора, что позволяет, при необходимости, комфортно подтверждать результаты ФР с использованием одноканальных датчиков без использования второго прибора или перезагрузок прибора.
Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Наличие конструктора сварного шва и режима учета реальной геометрии сварного соединения изделия позволяет сделать контроль удобным и наглядным. Возможность выравнивания чувствительности по всем углам, а также установки опорного уровня сигнала с привязкой к площади эталонного отражателя, позволяют сразу оценивать эквивалентную площадь дефекта.

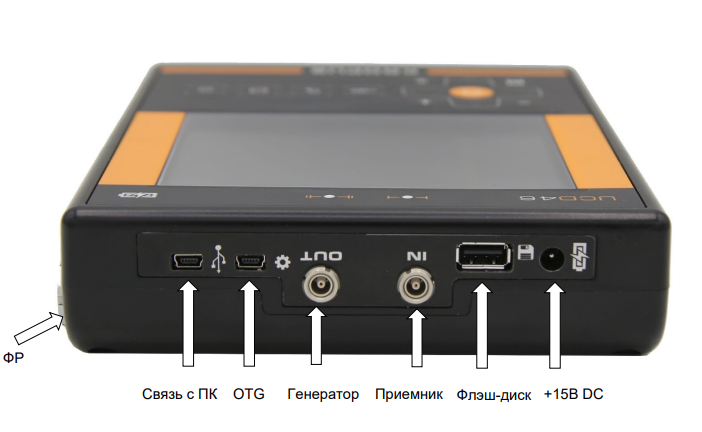

Вид прибора сверху
|
Тип используемых ФР |
Любые классические 16-ти канальные преобразователи с ФР |
|
Алгоритм обработки сигнала ФР |
Цифровая фокусировка сигнала c полным сбором матрицы (FMC) и использованием технологии TFM |
|
Настройка параметров ФР преобразователя |
Автоматическая из энергонезависимой памяти прибора |
|
Регулировка рабочей апертуры |
4, 8 и 16 активных элементов |
|
Регулировка шага сканирования по углу |
от 0,3 до 2 град |
|
Выравнивание чувствительности по углам при сканировании в режиме ФР |
2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая) |
|
Выравнивание чувствительности по глубине в режиме ФР
|
ВРЧ, до 10дБ/мкс, с точностью 0.01дБ/мкс |
|
Задержка в призме |
0 - 100 мкс |
|
Автоматическая калибровка задержки в призме |
по СО-3, V-2, образцу с отражателем |
|
Развертка |
мин.: 0 - 2 мкс (0 - 5,9 мм) |
|
Задержка |
от -4 мкс до 1000 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
|
Режим сканирования ФР |
S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом) |
|
Диапазон скоростей |
100 - 10 000 м/с |
|
Зондирующий импульс |
радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5) и изменяемой частотой радиоимпульса |
|
Частота повторений ЗИ |
от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц в классическом режиме. В режиме ФР устанавливается автоматически в зависимости от заданных параметров |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва |
есть |
|
Автоматическая калибровка скорости УЗК |
есть |
|
Конструктор геометрии сварного соединения |
Встроенный помощник, отображение разделки шва на изображении скана |
|
Использование сканеров |
нет |
|
Использование TOFD |
нет |
|
B-скан |
Отображение реальной геометрии сварного шва (True-to-geometry imaging) в режиме ФАР |
|
Усилитель |
широкополосный: 0.5-20 МГц, с возможностью выбора узкополосных фильтров |
|
Детектирование |
положительная или отрицательная полуволна, |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 20 точкам, регулируемая по высоте |
|
Функция АРД |
построение по 20 точкам, регулируемая по высоте |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Демпфирование |
25 ом / 50 ом/ 1000 Ом |
|
Входной импенданс |
50 ом / 600 ом |
|
Диапазон регулировки усиления |
100 дБ, с шагом 0.5, 1, 2, 6 и 10 дБ |
|
Цифровая фильтрация сигнала |
есть |
|
Аналоговая фильтрация сигнала |
есть |
|
Дополнительная клавиша +dB |
программируемая |
|
Отображение сигналов на экране (визуализация) |
А-скан, S-скан, В-скан, L-скан |
|
Зоны контроля |
в режиме ФР: прямоугольная зона для выделения участка сигнала на S-скане с точностью установки границ до 0.1мм; 2 независимые зоны во временной области |
|
Режимы работы АСД |
дефект в первой зоне, |
|
Алгоритм поиска дефекта в зоне контроля в режиме ФР |
Авто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную |
|
Вычисление координат отражателей на S-скане |
Автоматическое во всем диапазоне S-scana, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1мм |
|
Определение линейных размеров между отражателями по S-скану |
нет |
|
Одновременное отображение сигналов на экране в режиме ФР в ручном режиме |
S-скан |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Оценка размеров дефектов в режиме классического дефектоскопа |
встроенные АРД диаграммы |
|
Сравнение с сохраненным эталонным сигналом |
Автоматическое во всем диапазоне усиления |
|
Поддержка стандарта контроля сварных швов AWS D1.1 |
Да, с автоматическим расчетом D1.1 Ratio |
|
Обработка изображения на экране после «заморозки» экрана |
Полнофункциональная обработка и анализ |
|
Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек, |
|
Смена цветовых схем экрана под особенности зрения и условий освещенности |
есть |
|
Память |
200 настроек с А-сигналом |
|
Язык меню |
русский, английский |
|
Интерфейс |
USB |
|
Возможности самодиагностики |
Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности |
|
Обновление встроенного ПО |
Самостоятельно пользователем по USB |
|
Разъемы преобразователей |
2 Х Lemo00,1 Х Lemo 16 |
|
Аккумулятор |
Li-Pol 11.1В, 5000 mА/ч |
|
Время работы |
не менее 10 часов работы от встроенного аккумулятора |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
15В / 2,5А DC |
|
Диапазон рабочих температур |
от -30 C до +55 C |
|
Размер (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
|
Масса |
0,95 кг с аккумуляторами |
