Isonic 2010 дефектоскоп ультразвуковой с фазированными решетками
- 100% запись А-Скана в любой точке контролируемого объекта;
- прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта;
- измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности;
- документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов.
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

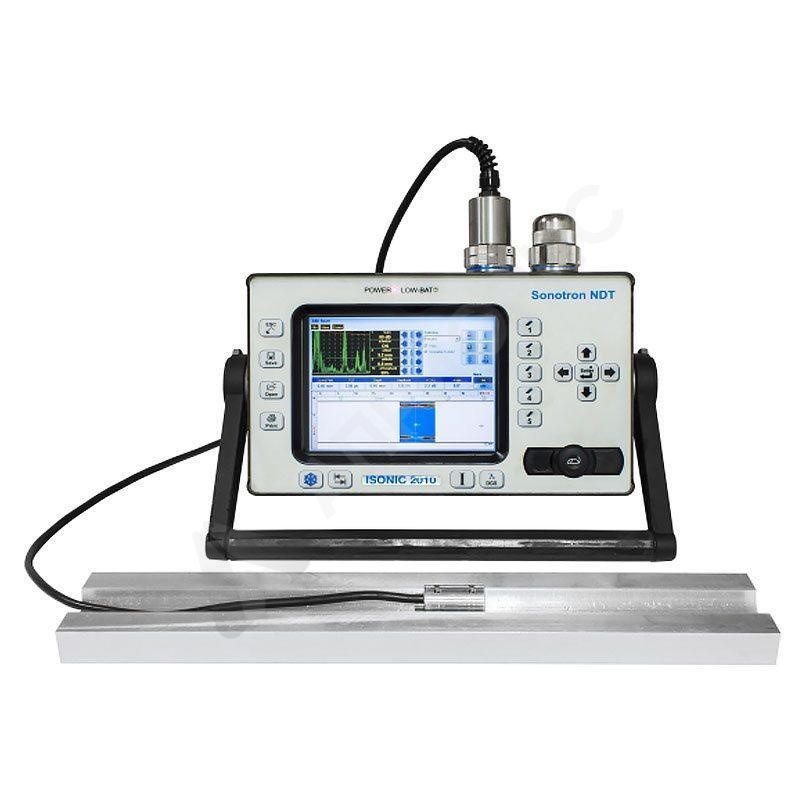

Дефектоскоп ISONIC 2010
является уникальным сочетанием технологии фазированных решеток возможностей работы со стандартными УЗ преобразователями и технологией TOFD.
Обеспечивает запись и отображение 100% исходных данных. Сочетание подобной функциональности с компактностью, легкостью и возможностью работы от батарей делает этот прибор незаменимым для всех видов ультразвукового контроля.
Дефектоскоп поддерживает работу с фазированными решетками в режиме 32:32. В этом режиме прибор работает с независимо регулируемыми излучающей и приемной апертурами, в каждой из них может быть представлено до 32 активных элементов. Группы элементов фазированной решетки, образующие излучающую и приемную апертуру, могут быть полностью или частично согласованы или полностью разделены, что обеспечивает большую гибкость в выборе угла падения, фокусного расстояния, типа излучаемой и принимаемой волны, включая прямое преломление и дифрагированный режим преобразованного сигнала.
Каждый канал оснащен собственным А/Ц преобразователем. Параллельный запуск, А/Ц преобразователь и цифровая синхронизация в реальном времени обеспечивает любую структуру и размер излучающей и приемной апертуры. Выполнение фокального закона за один цикл передачи/приема УЗ импульса позволяет получить максимальную скорость прозвучивания.
Дефектоскоп ISONIC 2010 оснащен независимым каналом для использования обычных УЗ датчиков и проведения TOFD, возможна запись как в раздельном, так и в совмещенном режимах работы генератора/приемника.
|
Параметры |
Значения |
|
Встроенный компьютер: |
AMD LX 800 – 500МГц |
|
Размер единичного файла записи результатов: |
50 - 20000 мм (2" - 800"), автоматическая прокрутка |
|
Дисплей: |
Сенсорный 6.5" высокой яркости, 640 x 480 пикселей |
|
Управление: |
Манипулятор “мышь” |
|
Интерфейс: |
2 x USB, Ethernet |
|
Операционная система: |
Windows™XP Embedded |
|
Корпус:: |
Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53 |
|
Размеры: |
265x156x139 мм - с батарей |
|
Вес: |
3.580 кг - с батарей |
Модуль Фазированных Решеток
|
Параметры |
Значения |
|
Тип импульса: |
Биполярный прямоугольный импульс |
|
Время нарастания импульса: |
<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
|
Амплитуда импульса: |
Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
|
Длительность полуволны импульса: |
50 - 600 нс с шагом в 10 нс |
|
Излучающая апертура: |
1 - 32 |
|
Фазирование (излучающая апертура): |
0 - 100 мкс с разрешением в 5 нс |
|
Частота повторения импульсов: |
10 - 5000 Гц с шагом в 1 Гц |
|
Принимающая апертура: |
1 - 32 |
|
Усиление: |
0 - 100 дБ с шагом в 0.5 дБ |
|
Низкий уровень шумов: |
85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
|
Частотный диапазон: |
широкополосный, 0.2 - 25 МГц |
|
АЦ преобразование: |
100 МГц 16 бит |
|
Наложение сигналов принимающей апертуры: |
В режиме реального времени, без мультиплексирования |
|
Фазирование (принимающая апертура): |
В режиме реального времени 0 - 100 мкс с разрешением 5 нс |
|
Режимы отображения A-скана: |
ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна) |
|
DAC /ВРЧ для фокусных законов: |
|
|
Стробы для фокального закона:
|
2 независимых стробирующих импульса/неограниченное расширение |
|
Начало и длительность строба:
|
Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001" |
|
Порог:
|
5 - 95 % высоты A-Скана, регулировка с шагом 1 % |
|
Число фокальных законов:
|
8192 |
|
Режимы сканирования и визуализации: |
|
|
Метод сбора данных:
|
100% необработанные данные |
Канал генератора/приемника для стандартных или TOFD датчиков
|
Параметры |
Значения |
|
Число каналов |
1 или 2 |
|
Работа генератора/приемника (8 или 16 каналов): |
|
|
Тип импульса: |
Биполярный прямоугольный импульс |
|
Время нарастания импульса: |
<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
|
Амплитуда импульса: |
Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
|
Длительность полуволны импульса: |
50 - 600 нс с шагом в 10 нс |
|
Режимы: |
Раздельный / Совмещенный |
|
Частота повторения импульсов: |
10 - 5000 Гц с шагом в 1 Гц |
|
Усиление: |
0 - 100 дБ с шагом в 0.5 дБ |
|
Низкий уровень шумов: |
85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
|
Частотный диапазон: |
широкополосный, 0.2 - 25 МГц |
|
Цифровой фильтр: |
32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов |
|
Режимы отображения A-скана: |
ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье) |
|
DAC / ВРЧ: |
|
|
АРД диаграммы: |
Стандартная база данных для 18 преобразователей/неограниченное расширение |
|
Стробы: |
2 независимых стробирующих импульса/неограниченное расширение |
|
Начало и длительность строба: |
Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001" |
|
Порог:: |
5 - 95 % высоты A-Скана, регулировка с шагом 1 % |
|
Режимы измерений: |
27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов |
|
Показания дисплея: |
Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков |
|
Заморозка” (A-скан и спектр сигнала): |
Полная “заморозка” - A-сканы и спектр сигнала / Заморозка пика сигнала - A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ |
|
Режимы сканирования и визуализации: |
|
|
Метод сбора данных: |
100% необработанные данные |
- 100% запись А-Скана в любой точке контролируемого объекта;
- прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта;
- измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности;
- документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов.
