Ультразвуковой неразрушающий контроль

• 16-ти канальная ФАР с обработкой сигнала по методу SAFT
• Запись сигналов по 1 или 2х координатному датчику оборотов
• УРЧ для выравнивания чувствительности по углам ввода
• Регулировка апертуры и углового шага сканирования
• Режим обычного дефектоскопа
• TOFD режим
• Конструктор геометрии сварного шва
• Интерфейс: USB
• Простое и удобное обновление прошивки по USB
• Питание: Li-ion аккумулятор или внешний блок питания
• до 10 часов работы от аккумулятора

• Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.


• Регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки.


• Реконструкция изображения на полный экран без потери производительности


• Секторное (S-скан) и линейное (L-скан) сканирование


• Построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.


• Измерение относительных размеров с использованием маркера


• Загрузка параметров всех ФАР преобразователей из памяти прибора


• Конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля


• Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем.


• Регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран.


• Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК


• Высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей с разрешением 320х240
• Новый Li-Pol мощный аккумулятор со временем автономной работы до 20 часов
• Удобный чехол для работы в полевых условиях со специальным креплением на руке
• База данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой
• Встроенный USB-C интерфейс
• Две независимые зоны контроля
• Встроенная коррекция V-образности для оригинальных толщиномерных датчиков
• Функция ВРЧ
• Большая память настроек и результатов контроля

• Дисплей: Цветной TFT 130 x 100 мм (640 х 480 точек)
• Запись сигналов по датчику оборотов
• ВРЧ с диапазоном до 90 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
• Работа с АРД-диаграммами
• Частота повторения ЗИ:до 2000Гц
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• Вывод сигналов в виде А-, В- сканов и TOFD
• Интерфейс: USB
• Питание: Li-ion аккумулятор или внешний блок питания
• до 10 часов работы от аккумулятора

• Одновременное отображении амплитуды сигнала, координат дефекта и номера луча



• Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.



• Отображения ультразвуковых сигналов в недектированном виде



• Б-скан для более удобной визуализации процесса ультразвукового контроля



• Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.



• Сохранение и вызов настроек из памяти прибора



• Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа



• Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек





• Поддержка АРД-диаграмм



• Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

К основным особенностям портативного прибора УСД-46 для определения дефектов сварных соединений относятся:

• Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
• Усилитель: широкополосный 0.5 - 20 МГц, + 4 узкополосных диапазонных фильтра
• 7 встроенных контуров согласования
• Диапазон регулировки усиления: 110 дБ с шагом 0.5, 1, 2 и 6 дБ
• ВРЧ с диапазоном до 90 дБ, крутизной 12 дБ/мкс и построением кривой по 10 опорным точкам
• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• Зондирующий импульс: радиосигнал амплитудой 200 В, с регулируемым числом периодов
• Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
• Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
• Отсечка: компенсированная от 0 до 80% высоты экрана
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• "Заморозка" А-сигнала
• Измерение толщины по одному сигналу или между двумя сигналами
• Точность индикации толщины: 0.01
• Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
• Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
• Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
• Питание: встроенный Li-Pol аккумулятор или внешний блок питания
• не менее 12 часов работы от аккумуляторов
• Вес: 0,87 кг с аккумуляторами

• Цветной высоко контрастный TFT экран с разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.





• Мощный генератор импульсов и высокая разрешающая способность

  приемного тракта


• Функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс




• Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.


• Функция огибающей максимума сигнала





В ультразвуковом дефектоскопе реализован принцип обработки сигнала, позволяющий пользователю работать с "замороженным" (статичным) изображением сигнала, что намного упрощает работу оператора. В отличие от обычных дефектоскопов прибор УСД-46 оцифровывает сигнал не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Это позволяет оператору, найдя требуемый сигнал, просто зафиксировать его кнопкой "заморозки", освободив руки, и после этого уже производить любые операции: изменять развертку, вводить задержку, пользоваться масштабированием сигнала в а-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и пр. параметрами, сохранять результат.

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Усилитель: 0.02 - 2,5 МГц
• ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
• Частота повторения ЗИ:40Гц
• Измерение спектра сигнала
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
• Вывод сигналов в виде А-, В-, С- сканов
• Возможность подключения датчика оборотов или пути
• Интерфейс: Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 7 часов работы от аккумулятора

• Одновременное отображении амплитуды сигнала и расстояния до него




• Отображения сигналов в недектированном режиме




• Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения




• Б-скан для более удобной визуализации контроля




• Измерение спектра сигнала




• Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.




• Сохранение и просмотр настроек и результатов на экране прибора




• Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете




• Просмотр результатов контроля на приборе




• Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке




• Запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК


• большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
• самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
• диапазон рабочих температур -30°С÷+50° С
• максимальное время непрерывной работы - 18 часов
• вес дефектоскопа с аккумулятором - 1,8 кг
• быстросъемный аккумулятор
• полностью цифровой тракт
• интуитивный интерфейс настройки и работы с прибором
• ударопрочный корпус, степень защиты по IP65
• антискользящее прорезиненное покрытие электронного блока
• большая библиотека настроек (100 конфигураций)
• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
• энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
• традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
• запоминание на экране огибающей максимумов сигнала
• автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
• возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
• программируемая форма зондирующего импульса
• регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
• построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
• встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
• возможность использования DAC-кривых
• дополнительные режимы: "стоп - кадр", "электронная временная лупа"
• связь с компьютером по высокоскоростному USB-порту
• совместимость с широким спектром преобразователей различных производителей

Дефектоскоп А1214 EXPERT

имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что  позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс настройки и работы с прибором

• Быстрый доступ к функциям управления

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

• Большая библиотека конфигураций настраиваемых параметров (100 вариантов)

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.

• Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).

Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.

• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).

В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.




• Работа с результатами измерений



Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

• оптимален для работы в труднодоступных местах объекта.
• небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках.
• вес прибора - 800 грамм вместе с аккумулятором.
• максимальное время непрерывной работы – 8 часов.
• эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой.
• большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение.
• возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры.
• возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте.
• специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей.
• энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами).
• традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал).
• запоминание на экране огибающей максимумов сигнала.
• автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба).
• возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора.
• программируемая форма зондирующего импульса.
• регулируемая частота посылки зондирующих импульсов (до 1000 Гц).
• построение функции ВРЧ по свободному закону (32-х точечная интерполяция).
• встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов.
• возможность использования DAC-кривых.
• дополнительные режимы: "стоп - кадр", "электронная временная лупа".
• наличие режима толщиномера.
• связь с компьютером по высокоскоростному USB-порту.
• совместимость с широким спектром преобразователей различных производителей.

Возможности

 Дефектоскоп А1212 MASTER имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

 АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Дополнительные возможности

       Возможность крепления электронного блока дефектоскопа в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте.

      Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей.

       Возможность использования солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа значительно облегчает работу с прибором в лабораторных условиях.

Интуитивный интерфейс настройки и работы с прибором

• Быстрый доступ к функциям управления


  В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.



• Большая библиотека конфигураций настраиваемых параметров (100 вариантов)

  Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.

• Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).

  Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.



• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).

  В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.



• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.




• Работа с результатами измерений

Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

• Измерение уровней сигналов и координат дефектов
• Возможность выбора типа шкалы: мм - по глубине, мкс - время
• Быстрый доступ к функциям управления
• Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
• Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
• Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
• Индикатор уровня заряда аккумулятора
• Оперативное управление яркостью подсветки экрана прибора
• Дискретность индикации результатов измерений: 0,1 или 1 мм
• Связь с ПК по USB
• Программное обеспечение для приема данных из прибора и сохранения их на ПК
• Индикатор уровня заряда аккумулятора
• Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

• Возможность смены ориентации изображения дисплея при повороте прибора на 90 градусов




• Режим настройки цифровой ВРЧ с возможностью отображения информации в горизонтальном и вертикальном варианте ориентации изображения




• Удобное меню настройки прибора с возможностью сохранения и загрузки конфигураций




• Память на 100 результатов измерений с возможностью сохранения, просмотра и удаления кадров А-сканов



A1560 SONIC-AIR предназначен для сбора данных при ультразвуковом контроле с воздушным зазором металлов, пластмасс и композитных материалов. Обладает функцией сквозного прозвучивания и волноводным методом при одностороннем доступе к объекту контроля.

A1560 SONIC-LF предназначен для сбора данных при низкочастотном ультразвуковом контроле материалов с сильным затуханием, путем измерения скорости ультразвука при поверхностном и сквозном прозвучивании и регистрации эхо-сигналов. Обладает функцией механизированного сбора данных с аппаратной синхронизацией со сканирующим устройством и функцией временной синхронизации измерения со сторонними устройствами механических испытаний материалов (испытание на разрыв или растяжение, испытания на сжатие и др).

A1560 SONIC-HF предназначен для сбора данных при проведении высокочастотно ультразвукового контроле металлов, пластмасс и композитных материалов. Прибор регистрирует эхо-сигналы при проведении контроля с помощью совмещенных и раздельно-совмещенных преобразователей.

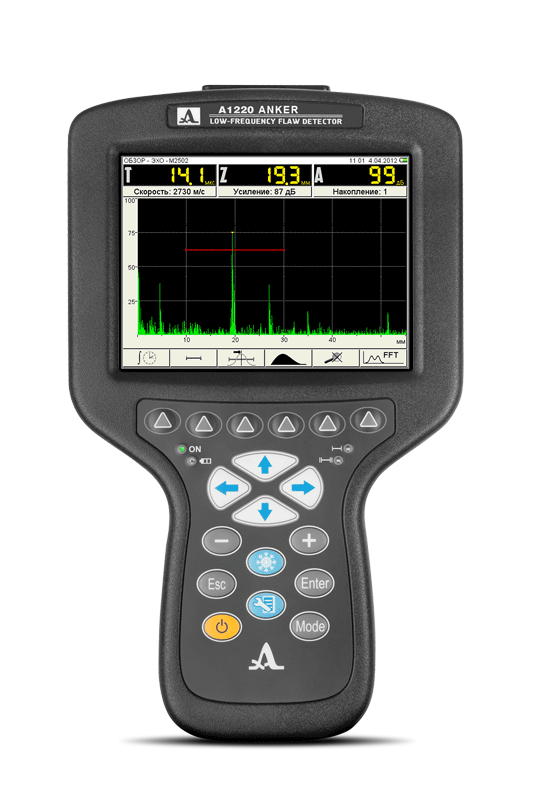

Низкочастотный дефектоскоп А1220 ANKER работает в режиме эхо – метода, при котором представление А-Скана сигнала происходит в реальном масштабе времени. Состояние анкерного болта оценивается по наличию, уровню и расположению на развертке (шкала Х) амплитуды ультразвукового сигнала, отраженного от противоположной поверхности болта и зафиксированного при его продольном прозвучивании.

Дефектоскоп представляет собой компактный электронный блок с большим высококонтрастным цветным TFT дисплеем и клавиатурой. На дисплее отображаются результаты измерений в виде А-скана сигнала.

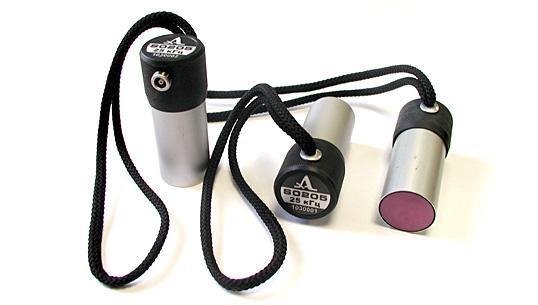

С помощью одинарного кабеля LEMO-LEMO к электронному блоку подключается низкочастотный ультразвуковой прямой совмещенный преобразователь продольных волн S0205 0.025A0R20Х20CL. Данный преобразователь имеет центральную рабочую частоту 25 кГц, широкую полосу пропускания (не менее 100%), а также жидкостный тип акустического контакта.

Отличительной особенностью преобразователя S0205 0.025A0R20Х20CL является малый уровень собственных реверберационных акустических шумов, короткий (1,5 – 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность.

Несмотря на многофункциональность, дефектоскоп прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора.

Эргономичный дизайн дефектоскопа и его малый вес (всего 800 грамм), а также возможность крепления электронного блока в специализированном планшете делают этот прибор удобным инструментом для работы в труднодоступных местах и на высоте.

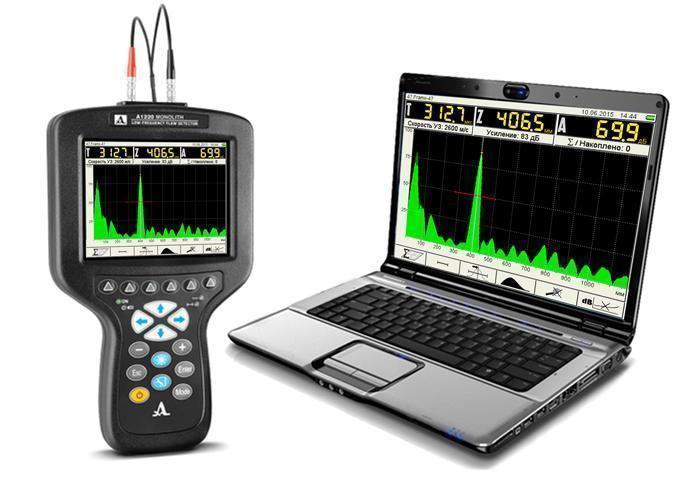

Все результаты контроля сохраняются в памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования.

• Малые габариты
• Большой цветной дисплей с высокой разрешающей способностью (320х240точек) и высокой контрастностью
• Запоминание программ настроек, что позволяет настраивать прибор в лаборатории и вызывать программу на объекте
• Встроенные программы для контроля деталей подвижного состава локомотивов и МВПС и деталей элементов колесных пар вагонов
• Общее количество запоминаемых программ настройки, изображений и развертки(А-Скан изображений) и специальных настроек дефектоскопа не менее 700
• Два независимых строба АСД
• Встроенный глубиномер, измеряющий расстояние до эхо-сигнала в первом и во втором стробе по лучу в координатах Х,У, а также расстояние между сигналами в двух стробах
• Запоминание 4000 значений глубиномера
• Цифровая ВРЧ
• Порт RS 232 для подсоединения компьютера
• Встроенные часы и календарь
• Прочный алюминиевый корпус для тяжелых условий эксплуатации
• Встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена
• Специальная комплектация для ОАО "РЖД" и метрополитена
