УД4-86 дефектоскоп ультразвуковой
.png "Промприбор, Россия")
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(без НДС)

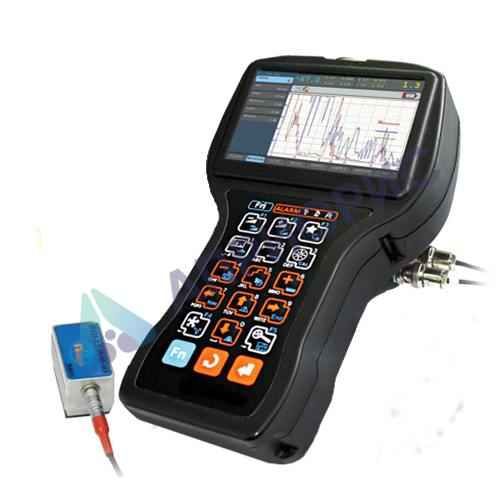

Прибор УД4-86
представляет собой портативный ультразвуковой дефектоскоп общего назначения. Дефектоскоп предназначен для проведения ручного ультразвукового контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов, сварных (паяных) соединений. Также прибор применяют для измерения координат залегания дефектов, измерения отношений амплитуд сигналов, отраженных от дефектов, измерения эквивалентных размеров дефектов, оценки скорости распространения ультразвуковых колебаний в различных материалах, измерения толщины изделий при одностороннем доступе к ним и измерения толщины с формирование многомерных файлов. Компактный эргономичный прибор легко помещается в руке.
Основные режимы и опции:
- режим генератора - «ударное возбуждение» / «прямоугольный импульс»;
- автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
- режим автоматического построения кривых АРД одновременно для трех различных браковочных уровней (поисковый, контрольный и браковочный);
- режим построения кривой ВРЧ и DAC. Построение DAC кривых согласно EN 1712, EN 1713, EN 1714, ASTM E 164, ASME, ASME III, JIS 23060, GB 11345;
- динамический диапазон усиления приемного тракта два режима от 0 до 100 и от 0 до 110 дБ;
- режим автоматической регулировки усиления (АРУ);
- режим контроля акустического контакта;
- режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды;
- режим высокоточного измерения толщины изделия с применением измерительного маркера;
- режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
- режим «ПИК» - накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;
- наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
- различные режимы детектирования сигнала – радио-сигнал, положительная или отрицательная полуволна, двухполупериодный;
- быстрая передача данных на ПК посредством USB стандартными средствами операционной системы;
- Режимы отображения информации: А-скан; Б-скан, С-скан (для версии «Толщиномер+»);
- формирование протокола контроля в виде стандартного графического файла в формате *.jpg для возможности просмотра на любом ПК.
|
Параметры |
Характеристики |
|
Экран |
Цветной TFT (800 х 480) дисплей, размер экрана 97мм х 60 мм |
|
Отображение результатов |
А-Скан, одновременный вывод до 5 измеренных параметров по выбору пользователя. Дополнительно, для версии «Толщиномер+» построение среза и/или карты толщин с привязкой к реальной координате ПЭП. |
|
Частотный диапазон приемного тракта |
от 0,4 до 20 МГц. Возможные устанавливаемые значения частот: 0,4; 1,0; 1,25; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 15 МГц и широкополосный режим (0-20) МГц |
|
Зондирующий импульс |
Импульс ударного возбуждения амплитудой 200 В / 20 В. Длительность ЗИ задается автоматически в зависимости от установленной рабочей частоты приемного тракта. |
|
Частота повторения зондирующих импульсов |
от 30 до 1000 Гц с дискретностью установки 1 Гц |
|
Диапазон изменения коэффициента усиления приемного тракта |
от 0 до 110 дБ с дискретностью установки 1 дБ |
|
Диапазон измерений глубины и координат залегания дефектов (по стали) |
от 1 до 8000 мм |
|
Диапазон измерений толщин изделий |
от 0,6 до 6000,0 мм |
|
Диапазон измерений эквивалентного диаметра/площади отражателя |
от 1 до 20 мм / от 0,8 до 314,0 мм2 |
|
Диапазон установки скорости распространения УЗК |
от 1000 до 10000 м/с с дискретностью установки 1; 10; 100; 1000 м/с |
|
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) |
от 0 до 90 º с дискретностью установки 0,1; 1,0; 10,0 º |
|
Диапазон установки линейной компенсированной отсечки |
от 0 до 80 % высоты экрана с дискретностью установки 1; 10 % |
|
Временная регулировка чувствительность (ВРЧ) и Distance Amplitude Correction (DAC) |
- диапазон до 110 дБ; |
|
Кривая Амплитуда Расстояние Диаметр (АРД) |
- автоматическое построение до 3-х кривых для различных эквивалентных диаметров; |
|
Детектирование сигнала |
радиосигнал, двухполуперидный, положительная и отрицательная волна |
|
Измерительные стробы |
- два независимых трехуровневых строба; |
|
Автоматическая сигнализация дефектов |
звуковая, световая, визуальная |
|
Оценка параметров эхо-сигналов |
Измерение абсолютного расстояния от ЗИ до сигнала в выбранном измерительном стробе либо относительного расстояние между сигналами в двух стробах; |
|
Встроенная память |
карта microSD 8 Gb, используется для сохранения настроек и результатов контроля |
|
Разъемы |
ПЭП (2xBNC); USB-2.0: USB тип А, mini USB тип B; ДП (Lemo); головные телефоны (Lemo) |
|
Питание |
аккумуляторная батарея 12 В /4500 mA·h (легкосъемная); Зарядное устройство Mascot 2542 12, 6 В, 2,3 А |
|
Автономное время работы |
не менее 8 часов |
|
Условия эксплуатации |
от -30°С до +45°С |
|
Размер (В×Ш×Д) |
241 мм × 112 мм × 134 мм |
|
Вес |
не более 0,95 кг с аккумуляторной батареей |
БАЗОВАЯ ВЕРСИЯ ПРИБОРА:
- ручной контроль продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений;
- измерение координат залегания дефектов;
- оценка скорости распространения УЗ колебаний в различных материалах;
- измерение эквивалентных размеров дефектов;
- измерение отношений амплитуд сигналов, отраженных от дефектов.
ВЕРСИЯ «ТОЛЩИНОМЕР +»:
- измерение толщины изделий при одностороннем доступе к ним;
- формирование многомерных файлов с результатами измерения толщин объектов.
БАЗОВАЯ ВЕРСИЯ ПРИБОРА:
- автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
- режим автоматического построения кривых АРД одновременно для трех различных браковочных диаметров;
- режим построения кривой ВРЧ и DAC;
- режим автоматической регулировки усиления (АРУ);
- система контроля качества акустического контакта;
- режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды (незаменим при проведении контроля изделий с плохими условиями ввода УЗ колебаний);
- режим высокоточного измерения толщины изделия с применением измерительного маркера;
- режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
- режим «ПИК» - накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;
- наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
- различные режимы детектирования сигнала – радио-сигнал, положительная или отрицательная полуволна, двухполупериодный;
- быстрая передача данных на ПК.
ВЕРСИЯ «ТОЛЩИНОМЕР +»:
- алгоритмы автоматической калибровки прямых ПЭП (совмещенные и раздельно-совмещенные);
- режим измерения задержки в призме прямого раздельно-совмещенного ПЭП «в воздухе»;
- режим измерения по фронту 0-пересечения первого отрицательного полупериода эхо-сигнала;
- постоянная автоматическая регулировка усиления, для обеспечения точности измерения толщины;
- система контроля качества акустического контакта;
- построение карт и срезов толщин с привязкой к пространственной координате ПЭП (при условии применения сканирующего устройства);
- режим «разметка развертки» по заданным значения минимальной и максимальной толщины объекта контроля;
- создание многомерных файлов результатов измерения толщины на базе встроенных шаблонов;
- формирование базы данных результатов измерений и используемых ПЭП;
- быстрая передача данных на ПК посредством USB стандартными средствами операционной системы.
Преимущества УД4-86:
- ЭРГОНОМИЧНОСТЬ
- Оптимальный размер и формат дисплея с разрешением 800х480 пикселей обеспечивает качественное разделение и восприятие информации, а также не вызывает излишнего зрительного напряжения у дефектоскописта;
- удобный корпус и малый вес прибора позволяют легко управлять дефектоскопом в замкнутых пространствах и труднодоступных областях;
- легкосъемная аккумуляторная батарея;
- вызов наиболее часто используемых режимов с клавиатуры или «мультименю».
- МНОГОФУНКЦИОНАЛЬНОСТЬ
- проведение дефектоскопии, толщинометрии, оценки скорости распространения УЗ колебаний в различных материалах;
- наличие различных версий программного обеспечения («прошивки») дефектоскопа для решения специализированных задач контроля;
- работа со всеми типами ПЭП.
- СТЕПЕНЬ ЗАЩИТЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
- степень защиты корпуса дефектоскопа – IP64;
- дефектоскоп устойчив к воздействию ионизирующего излучения и рассчитан на работу в условиях повышенной влажности;
- температурный диапазон окружающего воздуха от -30 до +45°С.
- ИНДИВИДУАЛЬНЫЙ КОМПЛЕКТ ПОСТАВКИ
- дефектоскоп по согласованию с Заказчиком может комплектоваться различными ПЭП, стандартными образцами и программным обеспечением для работы в различных отраслях промышленности.
