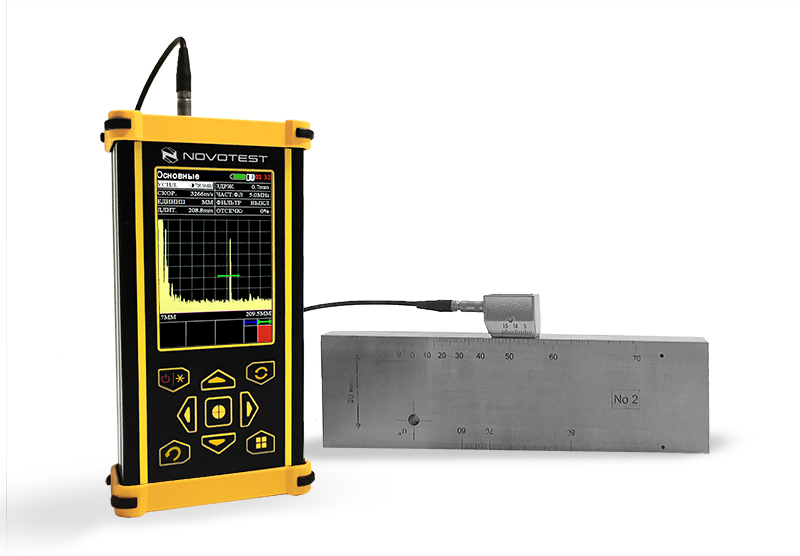

УД2301-М NOVOTEST дефектоскоп ультразвуковой
Ультразвуковой дефектоскоп NOVOTEST УД2301-М не только реализует все основные функции общепромышленного универсального прибора, но и дополнительно позволяет осуществлять контроль сварных соединений в полуавтоматическом режиме. Встроенный алгоритм AWS позволяет автоматически устанавливать строб и уровень усиления при заданном калибровочном уровне, рассчитывать коэффициент накопленного усталостного повреждения D и сигнализировать о выходе за браковочные уровни. Производится оценка размера дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества.
Благодаря измененной схеме возбуждения прибор подходит для работы с автономным ЭМА преобразователем ЭМАП-1.
Дефектоскоп может применяться для проведения контроля мелкозернистых сплавов. Даже на высоких частотах сигнал будет точен и стабилен благодаря увеличенной частоте семплирования (до 200 МГц). Алгоритм быстрого усреднения визуализирует наиболее стабильный сигнал независимо от выбранной частоты обновления развертки.
Прочный алюминиевый корпус позволяет использовать дефектоскоп в сложных эксплуатационных условиях, защищая прибор от возможных повреждений, а цветной четкий экран и большие клавиши способствуют комфортному использованию устройства при решении любых задач дефектоскопии и толщинометрии. Время работы прибора составляет до 10 часов, и может быть увеличено до 20 часов за счет специального аккумулятора по спецзаказу.
Связь с ПК и передача на него информации об измерениях и настройках осуществляется через специальную программу, которая также позволяет загрузить в прибор актуальную прошивку в один клик.
НАЗНАЧЕНИЕ:
- Выявление дефектов типа нарушения сплошности и однородности материалов, изделий и сварных соединений
- Определение глубины и координат залегания дефектов
- Классификация сварных соединений
- Определение толщины изделия
- Измерения скорости распространения ультразвуковых колебаний (УЗК) в материале
|
Диапазон рабочих частот, МГц |
от 1 до 10 (эхо-режим) |
|
Установка скорости УЗ волн, м/с |
от 1000 до 9999 |
|
Предел допускаемой основной погрешности при измерении временных интервалов, не более, мкс |
±0,025 |
|
Предел допускаемой основной погрешности при измерении амплитуд сигналов на входе приемника в диапазоне от 0 до 110 дБ, не более, дБ |
± 0,5 на каждые 10 |
|
Диапазон регулировки усиления, дБ |
от 0 до 126 |
|
Усреднение по количеству запусков |
от 1 до 128 |
|
Цифровой перестраиваемый полосовой фильтр с диапазоном перестройки центральной частоты фильтра, МГц |
от 1 до 10 |
|
Диапазон изменения чувствительности временной регулировки чувствительности (ВРЧ), дБ |
от 1 до 40 |
|
Количество опорных точек ВРЧ |
16 |
|
Длительность импульса возбуждения на нагрузке, мкс |
от 12,5 нс до 0,5 мкс |
|
Амплитуда импульса возбуждения на нагрузке 50 Ом, не менее 90 % от номинального значения, В |
100 (U1); 150 (U2); 200 (U3) |
|
Погрешность измерения амплитуд входных сигналов в диапазоне от 10 до 100 % высоты экрана, не более, дБ |
1 |
|
Диапазон развертки, мкс |
от 8 до 250(500 и более по спецзаказу) |
|
Диапазон задержки развертки, мкс |
от 0 до 1000 |
|
Диапазон измерения временных интервалов, мкс |
от 8 до 250(500 и более по спецзаказу) |
|
Установка задержки в призме преобразователя, мкс |
от 0 до 15 |
|
Автоматическая сигнализация дефектов (АСД) |
двухзонная |
|
Диапазон установки зон АСД, мкс |
От 8 до 250(500 и более по спецзаказу) |
|
Регулировка порогов зон АСД, % высоты экрана |
от 0 до 100 |
|
Детектирование сигналов |
положительная полуволна, режим радиосигнала |
|
Режим работы |
АСД,ВРЧ,АРК,DAC,АРД,AWS |
|
Габаритные размеры, мм |
165х90х50 |
|
Масса электронного блока, не более,кг |
0,5 |
|
Рабочий диапазон температур, оС |
от – 20 до +40 |
|
Влажность воздуха, не более % |
95 при 35 оС |
- Цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце
- Возможность работы с любыми ПЭП
- Возможность сохранения настроек ПЭП в базу прибора с последующей загрузкой
- 4 варианта ориентации дисплея с возможностью поворота в любой момент
- Режим отображения импульсов в виде детектированных или радио-сигналов
- А- и B-cкан (наличие и обработка A и B разверток)
- Отображение хода луча, режимы заморозки и огибающей
- Диапазон частоты с регулировкой от 1 до 10МГц
- 2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска)
- Построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек)
- Возможность работы по DAC кривым (16 точек)
- Работа с АРД-диаграммами
- Встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля
- Связь с ПК, передача на него информации об измерениях и настройках в качестве протокола при помощи специализированной программы
- Режимы полуавтоматической калибровки и настройки
- Сигнализация о выходе за браковочные уровни
- Режим оценки размеров дефектов и автоматическая классификация сварных соединений в соответствии со стандартом американского сварочного общества (AWS)
- Режим усреднения сигнала
- Увеличенная частота семплирования сигнала
- Выбор единиц измерения шкалы развертки (в микросекундах, миллиметрах, или дюймах)
- Обновление прошивки с помощью специальной программы для ПК в один клик
- Время автономной работы до 10 ч (до 20 ч со специальным аккумулятором)
- Противоударный компактный корпус из алюминиевого сплава
