УД2301 NOVOTEST дефектоскоп ультразвуковой
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

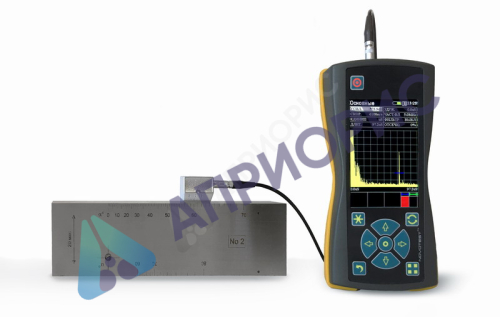

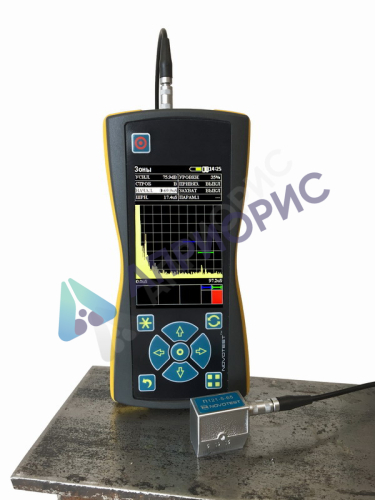

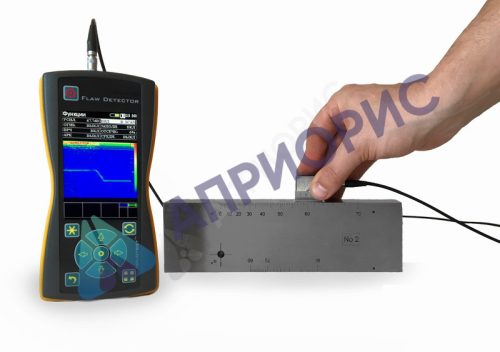

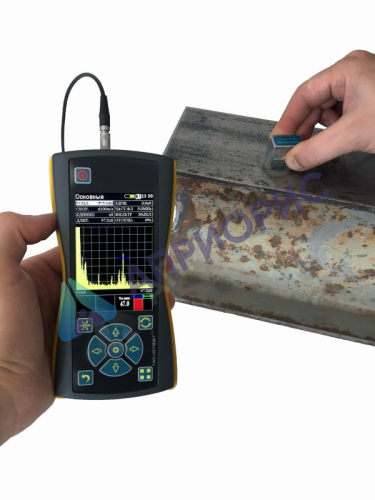

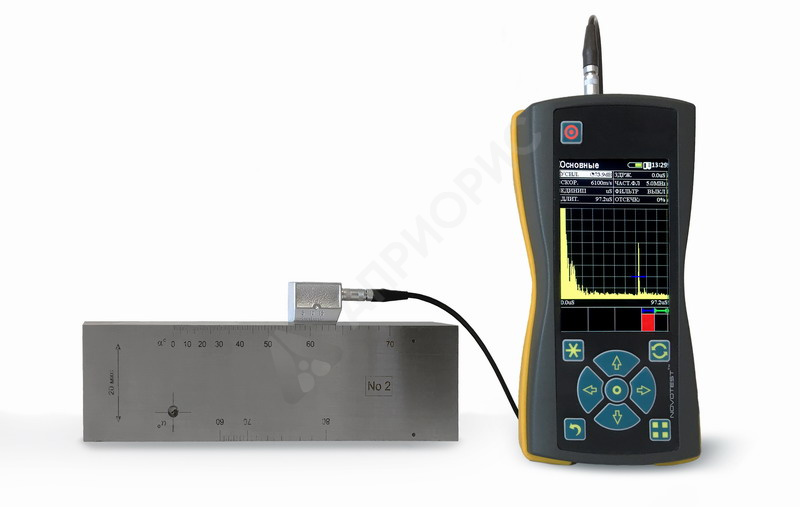

Ультразвуковой дефектоскоп УД2301 NOVOTEST
Ультразвуковой дефектоскоп NOVOTEST УД2301 – это устройство для выполнения неразрушающего контроля самых разных материалов, изделий из металлов, композита, пластика или стекла. Оно дает возможность выявить разные внутренние дефекты изделий и материалов, определить нарушение неоднородности материала, а также измерить толщину стенок и проконтролировать качество сварного соединения.
Преимущества
Кроме того, что дефектоскоп NOVOTEST дает возможность контролировать внутренние дефекты, он измеряет толщину изделий, показывает сигнал B-скана и проводит документальный контроль, имея внутреннюю память на 32 Гб.
- Устройство имеет небольшой корпус, который дает возможность осуществлять меры контроля в труднодоступных местах на ограниченных участках.
- Существенно увеличивается удобство и качество работы благодаря четкому цветному дисплею с TFT-матрицей с разрешением в 320х480 пикселей.
- При помощи нажатия клавиши можно изменить ориентацию экрана на 90 градусов, и выбрать один из четырех вариантов ориентации для комфортной работы с дефектоскопом.
Корпус устройства и аккумулятор
Устройство выполнено в надежном корпусе из пластика с ударопрочными свойствами, а внешняя поверхность защищается резиновыми накладками – бросать дефектоскоп в стену не рекомендуется, но наличие резиновых бамперов существенно увеличивает надежность устройства.
Работает дефектоскоп УД2301 от батареек классического размера АА или штатного АКБ, благодаря чему Вы можете взять запас энергии с собой и не остаться с разряженным устройством в самый ответственный момент работы. Отметим, что работы аккумулятора в автономном режиме хватает более чем на 10 часов активной эксплуатации устройства.
Функционал
Дефектоскоп имеет современный функционал, требующийся в устройствах общего назначения: от проверки на дефекты крупногабаритного литья до толщинометрии самых тонких изделий из разных материалов. Интернет-магазин «ЕЦНК» предлагает Вам помощь в выборе варианта комплектации дефектоскопа УД2301, а также профессиональные консультации по вопросам эксплуатации и настройки наших изделий. К тому же, наши специалисты научат Вас работе с ультразвуковым дефектоскопом в экспресс-режиме и разработают для Вас методики контроля с применением устройства УД2301, сделают специальные образцы от производителя NOVOTEST.
|
Параметры |
Значения |
|
Диапазон измеряемых глубин (по стали), мм |
до 6000 |
|
Диапазон регулировки усиления |
125 дБ, с шагом 0,5 дБ |
|
Временная регулировка чувствительности (ВРЧ) |
диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки |
|
Зондирующий импульс |
настраиваемый, с амплитудой до 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
|
Память |
настроек с А-сканом (Б-сканом), ограниченная размером внутренней памяти ( до 32 гигабайт), протоколов контроля с сохранение всех параметров прибора |
|
Рабочие температуры, град |
-20…+50 |
|
Развертка |
мин.: 0 - 6 мкс |
|
Задержка |
от 0 мкс до 1000мкс с шагом 25 нс |
|
Максимальная толщина контролируемого материала |
до 6000 мм (эхо-режим) |
|
Диапазон скоростей |
1000 - 9999 м/с |
|
Задержка в призме |
0 - 100 мкс с шагом 25 нс |
|
Демпфирование |
50 ом |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
|
Частота повторений ЗИ |
автоматически регулируемая от 10 до 600Гц |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Усилитель |
широкополосный 0.4-20 МГц (6 дБ) |
|
Диапазон регулировки усиления |
125 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс |
|
Детектирование |
полное, радиосигнал (во всем диапазоне развертки), B-scan |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов. |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды |
в дБ относительно уровня порога в зоне, |
|
Дисплей |
Цветной, TFT 480 х 320 точек 135 х 100 мм. |
|
Память |
до 32 гигабайт |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 Lemo |
|
Аккумулятор |
АА |
|
Время работы |
до 5 часов с аккумулятором 2700 мА/ч |
|
Внешнее питание |
блок питания от сети 220 В, 50Гц AC |
|
Диапазон рабочих температур |
от -20 C до +50 C |
|
Размер (В x Ш x Д) |
160 мм x 80 мм x 38 мм |
|
Масса |
610 грамм (0,61 кг) с аккумуляторами |
- Новый яркий цветной дисплей с высоким разрешением, позволяющий работать на открытом солнце
- Легкий и компактный корпус с прорезиненными вставками по бокам
- Интуитивно понятный интерфейс с возможностью тонкой настройки под пользователя и решаемые задачи, изменение количества выводимых на экран параметров и их размера
- 4 варианта ориентации дисплея с возможностью поворота в любой момент
- Стандартный детектированый и радио вариант отображения сигналов
- А- и B-Скан (наличие и обработка A и B разверток)
- Выбор отображения (в микросекундах или в миллиметрах) шкалы развертки
- Отображение хода луча, режимы заморозки и огибающей
- Диапазон частоты с регулировкой от 1 до 10МГц
- 2 независимых строба, АСД для каждого из стробов с индивидуально настраиваемой логикой срабатывания (меньше/больше, контроль по фронту/пику, дополнительные уровни контроля и поиска)
- Построение ВРЧ кривой в автоматическом либо ручном режиме (до 16 точек)
- Возможность работы по DAC кривым (16 точек)
- Работа с АРД-диаграммами
- Встроенная память большого объема с возможностью хранения практически неограниченного количества настроек, преобразователей и результатов контроля

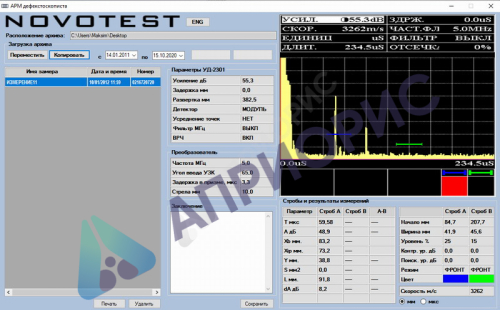

- Связь с ПК, передача на него информации об измерениях и настройках
- Возможность работы с любыми ПЭП
- Работа от стандартных аккумуляторов типа АА, возможность их замены на обычные батарейки либо питание от power bank через разъем USB.
