HARFANG VEO дефектоскоп ультразвуковой
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

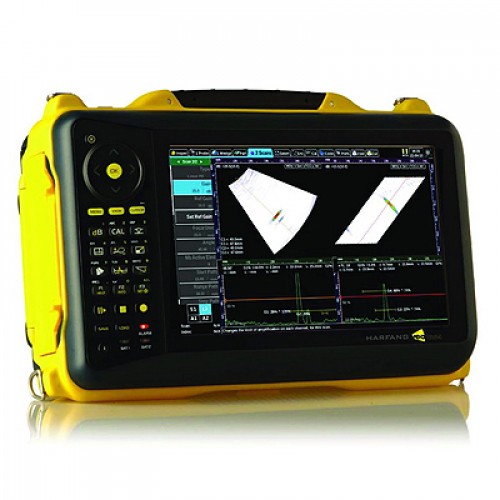

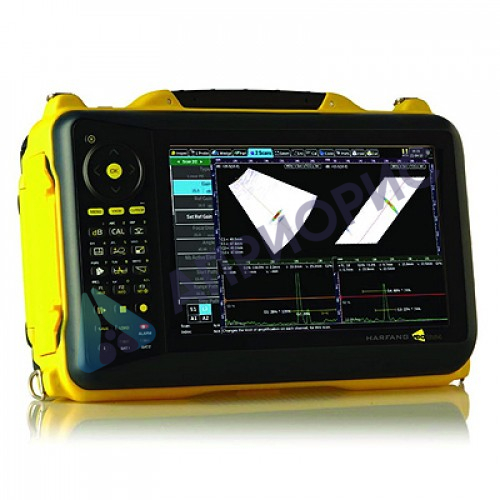

Дефектоскоп HARFANG VEO
Дефектоскоп HARFANG VEO еще раз подтверждает репутацию компании Sonatest как разработчика инновационного и высокотехнологичного оборудования.VEO сочетает в себе высокую производительность, новые возможности, простое управление, универсальность и надежность.
Технология ультразвуковых ФАР (фазированных решеток) зарекомендовала себя как передовое средство для неразрушающего контроля. Метод контроля ФАР позволяет пользователю устанавливать такие параметры как диапазон углов сканирования и фокальное расстояние для получения изображения внутреннего состояния объекта контроля, обеспечивая при этом высокую выявляемость дефектов и скорость контроля. Вся информация получаемая при контроле обрабатывается и записывается для получения отчета. ПО прибора содержит в себе подробные файлы помощи, которые помогут разобраться в настройках.
Дефектоскопы VEO применяются для контроля сварных соединений, составление карты коррозии и контроля композитных материалов.
Простота
Интуитивное и логичное меню прибора позволяет ускорить рабочий процесс. Интегрированная Помощь, Мастеры настроеки Системы предварительного расчет гарантируют оптимальное использование возможностей прибора.Предварительное 3D моделирование процесса сканирования выдает визуальную информацию об охватываемой областиконтроля, что позволяет легко подобрать оптимальные настройкиприбора для решения Вашей задачи.
Этот режим также поддерживается при контроля несколькими преобразователям.
Быстрые и эффективные мастеры настроек скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО дефектоскопа. Система простых индикаторов на экране прибора позволяют оператору быстро проверить правильность калибровки перед началом контроля.
Быстрые и эффективные «мастера настроек» скорости звука, ВРЧ, DAC, TOFD и кодировщика положения являются неотъемлемой частью ПО ультразвукового дефектоскопа HARFANG VEO. Система простых индикаторов на экране дефектоскопа позволяют оператору быстро проверить правильность калибровки перед началом контроля.
Мощная платформа ультразвукового дефектоскопа HARFANG VEO открывает новые функциональные возможности для решения задач ультразвукового контроля с использованием фазированных решёток. Предварительное 3D моделирование процесса контроля позволяет оператору менять расположение преобразователей на объекте и исходя из полученных данных, оптимизировать настройки, также модель контроля может быть отражена в общем отчёте.
Фокальные законы пересчитывается мгновенно после подтверждения любых изменений настроек.
Разрешение по углу составляет 0,1 градуса при 1024 фокальных законах. Возможность одновременного вывода нескольких сканов от разных преобразователей на экран дефектоскопа повышает производительность. Ультразвуковой дефектоскоп HARFANG VEO позволяет работать с S/L/C сканами, строить виды объекта контроля Сверху и Сбоку. Реализована возможность одновременной работы в TOFD и ФАР, при высокоскоростной цифровой запись 100 % данных контроля, с сохранением формы каждого сигнала.
Ультразвуковой дефектоскоп HARFANG VEO оснащён двумя независимыми каналами с генераторами по 400 В для работы с стандартными одноэлементными преобразователями для работы на объектах с высоким затуханием или больших толщинах. Впечатляющие характеристики цифровой платформы основанной на 16 битной архитектуре позволяют получать чёткие изображении сканов за счёт высокопроизводительного аналого-цифрового преобразователя.
Удобные измерительные инструменты позволяют мгновенно определить размеры дефекта и его координаты в объекте контроля. Помимо стандартных декартовых и полярных курсоров в ультразвуковом дефектоскопе HARFANG VEO реализованы 2D и гиперболические курсоры для использования c TOFD.
Антибликовый цветной TFT LCD дисплей ультразвукового дефектоскопа HARFANG VEO обладает высочайшим качеством отображения в любых условиях, в том числе и при отрицательных температурах.
|
Параметры |
Значения |
|
Хранение данных |
6 Гб (стандартная версия) |
|
Внутренняя память |
USB-флеш накопитель 8 Гб (стандартная версия) |
|
Внешняя память |
Ограничена объёмом внешнего накопителя |
|
Скорость передачи данных на внешний накопитель, запись / чтение, Мб/с |
23 / 25 |
|
Максимальный размер файла |
2 Гб (файловая система FAT 32) |
|
Стандартная скорость сканирования, см/с |
10 - 15 |
|
Стандартная длина одного скана, м |
> 10 м |
|
Экран |
|
|
Размер |
25.9 см (10.2''), широкоформатный |
|
Разрешение, пикселей |
1024 Χ 600 |
|
Цветопередача |
260 000 (63535 цветов для палитры сигнала) |
|
Тип экрана |
TFT LCD |
|
Интерфейсы ввода / вывода |
|
|
USB - порт |
3 Χ USB (до 480 Мбит/с) |
|
Ethernet |
до 1 Гбит/с |
|
Видео выход |
VGA аналоговый (1024 Χ 600) |
|
Ввод / вывод |
|
|
Кодировщик положения |
1 или 2-х осевой кодировщик (разъём LEMO). Несимметричный и дифференциальный вход. |
|
Цифровой интерфейс Ввода / вывода |
2 входа (5В TTL) для триггера или синхронизации, 4 выхода (5В TTL, 20мА) для сигналов срабатывания стробов или другого внешнего контроля, 8-ми пиновый LEMO разъём |
|
Нагрузка выходов |
5В, до 500 мА! |
|
Интегрированный файл помощи |
Описание настроек контроля и советы по оптимизации |
|
Поддерживаемые языки |
Русский, Английский |
|
Питание |
|
|
Тип аккумулятора |
интеллектуальный Li-ion аккумулятор |
|
Количество аккумуляторов |
2 |
|
Режимы работы |
от 1 или 2-х АКБ или от сетевого адаптера |
|
Замена аккумуляторов |
быстро, вручную на "горячую", без дополнительных устройств |
|
Зарядка аккумуляторов |
АКБ могут заряжаться как в приборе, так и в зарядном устройстве |
|
Время автономной работы, часов |
6 и более (стандартный режим) |
|
Корпус |
|
|
Размеры, В Χ Ш Χ Д, мм |
220 Χ 335 Χ 115 |
|
Масса, кг |
5.28 (с одной батареей), 5,75 (с двумя батареями) |
|
Условия работы |
|
|
Температура, °С |
работы от - 10 до 40, хранения от - 25 до 70 |
|
Влажность |
от 5 до 95% без конденсации |
|
Класс защиты корпуса |
IP 65 |
|
Гарантия |
1 год |
|
Стандарты калибровки |
EN12668 |
|
Соответствие стандартам контроля |
ГОСТ, ASME Code Case 2235-9, ASME Code Case 2541, ASME E2491, ASME E2700, CEN EN 583-6, BSI BS7706 |
- 16:64
- Встроенный TOFD
- Превосходное изображение
- 100 % цифровая запись данных
- Высокая скорость сканирования
- Мультисканирование
- Одновременная работа с ФАР & A-Скан
- Мгновенный расчёт Фокальных законов
- Удобство формирования отчётов
- Защищённость корпус IP 65
- Удобные модули настройки
- 3D Моделирование процесса сканирования
- База данных по настройкам ПЭП
- ВРЧ, DAC, АРД, ACG
- 16 битная архитектура
- Возможность записи данных на внешни USB носители
- Работа с роликовыми ФАР преобразователями
- Горячая замена батарей
Возможности дефектоскопа HARFANG VEO
Мощная платформа дефектоскопа HARFANG VEO открывает новые функциональные возможности для решения задач ультразвукового контроля с использованием фазированных решёток. Предварительное 3D моделирование процесса контроля позволяет дефектоскописту менять расположение преобразователей на объекте и исходя из полученных данных оптимизировать настройки, также модель контроля может быть отражена в общем отчёте. Фокальные законы пересчитывается мгновенно после подтверждения любых изменений настроек.
Разрешение по углу составляет 0,1 градуса при 1024 фокальных законах. Возможность одновременного вывода нескольких сканов от разных преобразователей на экран дефектоскопа повышает производительность. HARFANG VEO позволяет работать с S/L/C сканами, строить виды объекта контроля Сверху и Сбоку. Реализована возможность одновременной работы в TOFD и ФАР, при высокоскоростной цифровой запись 100 % данных контроля, с сохранением формы каждого сигнала.
Дефектоскоп HARFANG VEO оснащён двумя независимыми каналами с генераторами по 400 В для работы с стандартными одноэлементными преобразователями для работы на объектах с высоким затуханием или больших толщинах. Впечатляющие характеристики цифровой платформы основанной на 16 битной архитектуре позволяют получать чёткие изображении сканов за счёт высокопроизводительного аналого-цифрового преобразователя.
Удобные измерительные инструменты позволяют мгновенно определить размеры дефекта и его координаты в объекте контроля. Помимо стандартных декартовых и полярных курсоров в дефектоскопе HARFANG VEO реализованы 2D и гиперболические курсоры для использования c TOFD.
Антибликовый цветной TFT LCD дисплей дефектоскопа VEO обладает высочайшим качеством отображения в любых условиях, в том числе и при отрицательных температурах.
