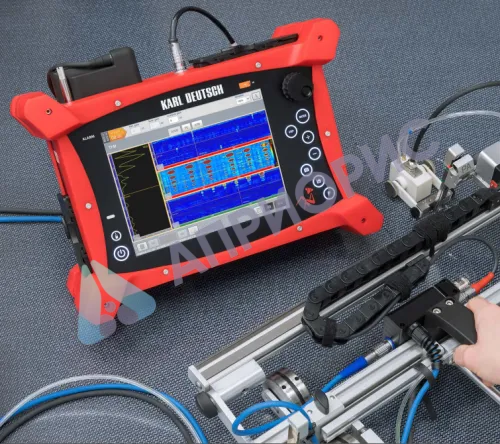

mantis (m2m) компактный ультразвуковой дефектоскоп на фазированных решетках

Характеристики

Вес, кг

—

3,7

Диапазон рабочих температур

—

от -10 C до + 45 C

Габариты(ВхШхГ), мм

—

311× 88 × 220

Госреестр

—

Внесён в Госреестр СИ.

Цвет

—

Фиолетовый

Все характеристики

Все товары KARL DEUTSCH, Германия

Все товары категории

Технические вопросы: +7 812 640-40-13 доб. 314

Отправить заявку: sale@aprioris.ru

(с НДС)

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

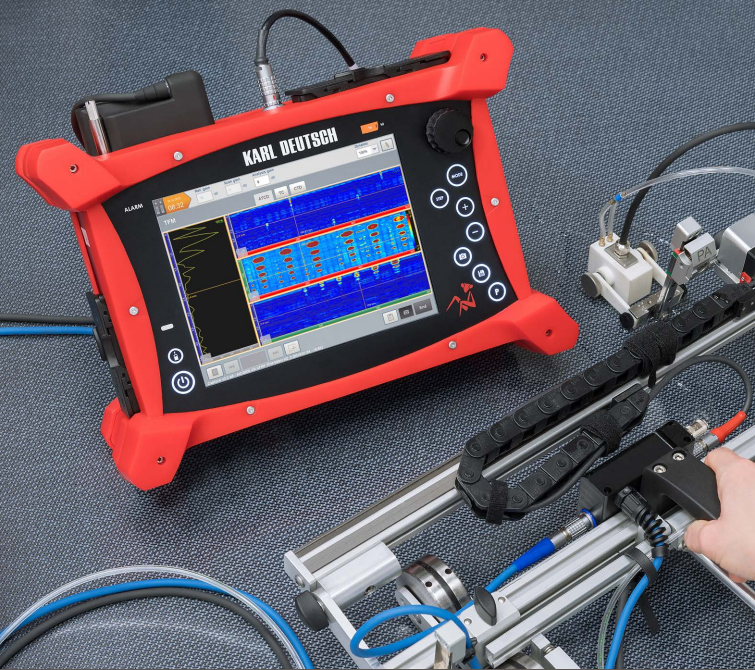

MANTIS (M2M) компактный ультразвуковой дефектоскоп на фазированных решетках

Ультразвуковой дефектоскоп M2M MANTIS — это надежный и легкий прибор, сочетающий в себе традиционный метод ультразвукового контроля, метод фазированных решеток (решетка 16:64), метод TOFD и метод TFM (Total Focusing Method, метод общей фокусировки). Прибор оснащен мощным новейшим программным обеспечением Capture, благодаря чему достигается наилучшая производительность контроля.

Описание прибора

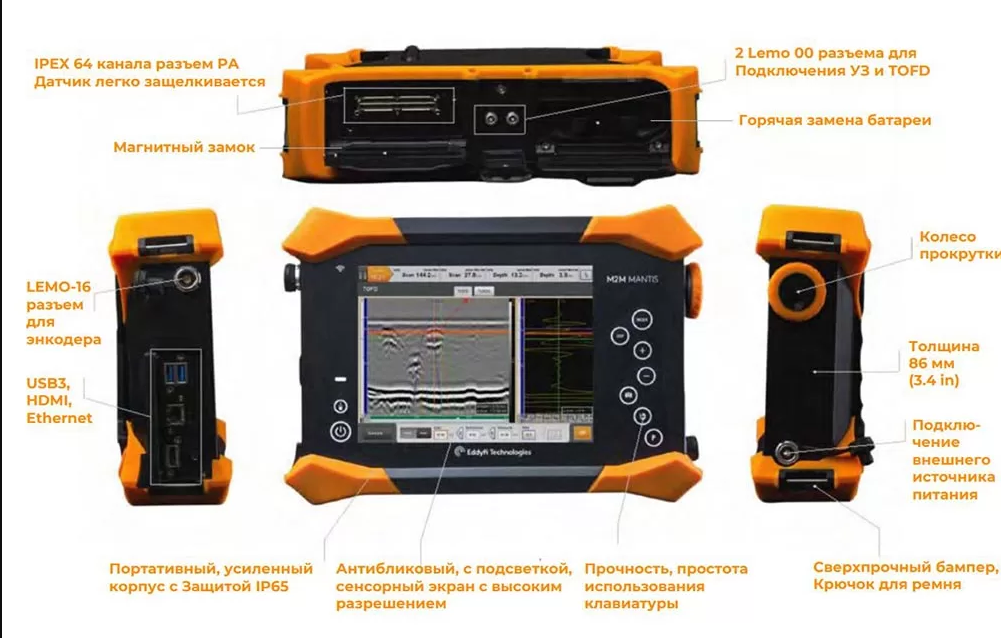

Дефектоскоп M2M MANTIS является одним из самых надежных промышленных приборов на фазированных решетках. Он универсален и подходит для работы как в цеховых, так и в полевых условиях. Прочный корпус прибора обладает степенью защиты IP66, то есть дефектоскоп полностью пыленепроницаем и не боится попадания под струи воды.

Дефектоскоп оснащен разъемами USB и разъемом Ethernet, также есть возможность подключения Wi-Fi: все это позволяет быстро передавать полученные данные и дистанционно управлять прибором при помощи программы TeamViewer. Дефектоскоп отличается простым, интуитивно понятным интерфейсом и обладает встроенной памятью на 128 ГБ.

Программное обеспечение Capture позволяет быстро анализировать данные измерений и составлять отчеты. С его помощью можно также создавать 3D визуализацию зоны сканирования, проводить коррозионный мониторинг и определять линейные размеры обнаруженных дефектов.

Преимущества прибора

· Апертура 16:64PR + 2 ультразвуковых канала, соответствующие международным стандартам.

· Совместимость с существующими датчиками ФАР (линейная, двойная линейная и двойная матричная решетка) и существующими сканерами (до 3 осей).

· Встроенный калькулятор расчетов законов фокусировки (секторный, линейный и комбинированный) для всех изделий с помощью ПО Capture.

· Высокая скорость контроля благодаря частоте зондирующего импульса до 20 кГц.

· Большая база преобразователей, призм и сканеров, внесенных в память прибора.

· Большая встроенная библиотека геометрии сварных швов.

· Простая калибровка призм и преобразователей.

· Настройка скорости ультразвуковых импульсов.

Модельный ряд

Модельный ряд представлен 3 версиями дефектоскопа, которые отличаются между собой некоторыми функциональными возможностями и особенностями.

· 16:64PR

· 16:64PR TFM16

· 16:64PR TFM64

Общими для всех моделей будут следующие функции и особенности:

· Режим ФАР и режим TOFD

· Линейный массив и двойной линейный массив

· Геометрия пластины и сварного шва

· Сканирование до 2 координатных осей

· Линейное, секторное и комбинированное сканирование

· Активная апертура до 16 элементов

· Функция плана сканирования

· Скорость/датчик/ВРЧ и АРД калибровки

· Частота зондирующего импульса до 12 кГц

· Настраиваемый макет и отчетность

· Встроенные инструменты анализа

Отзывы

Загрузка отзывов...

Нет отзывов

Добавить отзыв

Наименование параметра	Значение
Общие характеристики
Габаритные размеры, мм	311× 88 × 220
Масса, кг	3,7
Питание	2 Li-Ion батареи (94 А·ч; 15 В; 5,67 А)
Время автономной работы, ч	До 6
Разрешение экрана, пиксели	1024 × 768
Размеры дисплея, диагональ, см	21,4
Память	128 ГБ
Возможности
Связь с компьютером	Ethernet, Wi-Fi, USB
Разъем для монитора	USB 3.0 (×1), USB 2.0 (×3)
IPEX PA разъем	2 × LEMO 00 разъем (1PR/1R)
Подключение 3-осевого сканера	I/O 12TTL (5B/24B), 6 пиновый разъем
Условия эксплуатации
Степень защиты	IP65
Диапазон рабочих температур, °C	−10...+45
Диапазон температур хранения, °C	−10...+60
Испытание на падение	Согласно MIL STD-810G
Фазированные решетки
Максимальная активная апертура	До 16 каналов
Сканирование	Линейное, секторное, комбинированное, законы CIVA
Метод фокусировки	Глубина по вертикали, траектория звука, проекция
Общее количество каналов	64
До 6 датчиков/до 8 групп/до 2048 законов фокусировки	Калькуляция законов фокусировки (пластины, трубы, сварные швы и т.д.)
Режим TFM
Преобразование каналов от 16 до 64	Максимальное количество точек изображения TFM: до 1 Mpi (постобработка)
Максимальная частота обновления	До 80 кадров в секунду
Траектория звука	Прямой (L или S), непрямой и конвертированный режимы
Отображение сигнала	A-Scan, B-Scan, C-Scan, D-Scan, эходинамика, вид сверху, вид сбоку, 3D-вид
Генератор импульсов
Каналы ФАР	Прямоугольный и отрицательный импульс Напряжение от 12 до 90 В (1 В шаг) Ширина импульса от 35 до 1250 нс Время отклика <6 нc
TOFD каналы	Прямоугольный и отрицательный импульс Напряжение от 12 В до 200 В (1 В шаг) Ширина импульса от 35 до 1250 нс Время отклика <5 нc
Приемник
Каналы ФАР	Входное сопротивление 50 Ом Частотный диапазон 0,4–20 МГц Макс. входной сигнал 2 Vpp Усиление до 120 дБ (0,1 дБ шаг)
TOFD каналы	Входное сопротивление 50 Ом Частотный диапазон 0,6–25 МГц Макс. входной сигнал 2 Vpp Усиление до 120 дБ (0,1 дБ шаг)
Сбор данных
Сбор данных	А-скан / Пики амплитуд
Частота, кГц	До 40
Сжатие данных	До ×32
Вид 3D/наложение изображения	Ограничение емкостью SSD-диска

Особенности	Модель
Особенности	MANTIS 16:64PR	MANTIS 16:64PRTFM16	MANTIS 16:64PRTFM64
Геометрия трубы и сварного шва (диаметр и длина)	−	+	+
Импорт 2D DXF-файлов для наложения CAD	−	+	+
Геометрия сварного шва сопла и скругления	−	−	+
Сканирование до 3 координатных осей	−	−	+
ЧЗИ до 20 кГц	−	−	+
Матричный ПЭП и раздельно-совмещенный матричный ПЭП	−	−	+
Запись FMC (метод полноматричного захвата)	−	−	+
TFM в прямых режимах (LL или TT)	−	+	+
TFM в непрямых и преобразованных режимах	−	−	+
Расчет TFM с использованием 16 элементов	−	+	+
Расчет TFM с использованием 32 элементов	−	−	+
Расчет TFM с использованием 64 элементов	−	−	+
TFM разрешение 65 000 пикселей	+	+	+
