gekko портативный ультразвуковой дефектоскоп на фазированных решетках

Характеристики

Вес, кг

—

6,4

Особенности функционала

—

Обычный ФАР и TOFD. Линейный массив и двойной линейный массив

Диапазон рабочих температур

—

от -10 C до + 45 C

Габариты(ВхШхГ), мм

—

410 х 126 х 284

Госреестр

—

Внесён в Госреестр СИ.

Все характеристики

Все товары KARL DEUTSCH, Германия

Все товары категории

Технические вопросы: +7 812 640-40-13 доб. 314

Отправить заявку: sale@aprioris.ru

(с НДС)

Под заказ

Сделать запрос

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

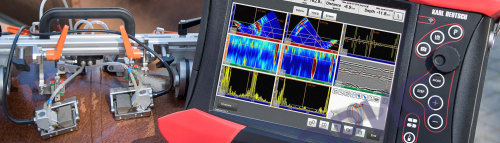

GEKKO: портативный ультразвуковой дефектоскоп на фазированных решетках

GEKKO — универсальный ультразвуковой дефектоскоп, который сочетает в себе классический метод ультразвукового контроля, метод TOFD, контроль в режиме фазированных решеток, а также методы TFM (Total Focusing Method, метод общей фокусировки) и FMC (Full Matrix Capture, метод полноматричного захвата).

Описание прибора

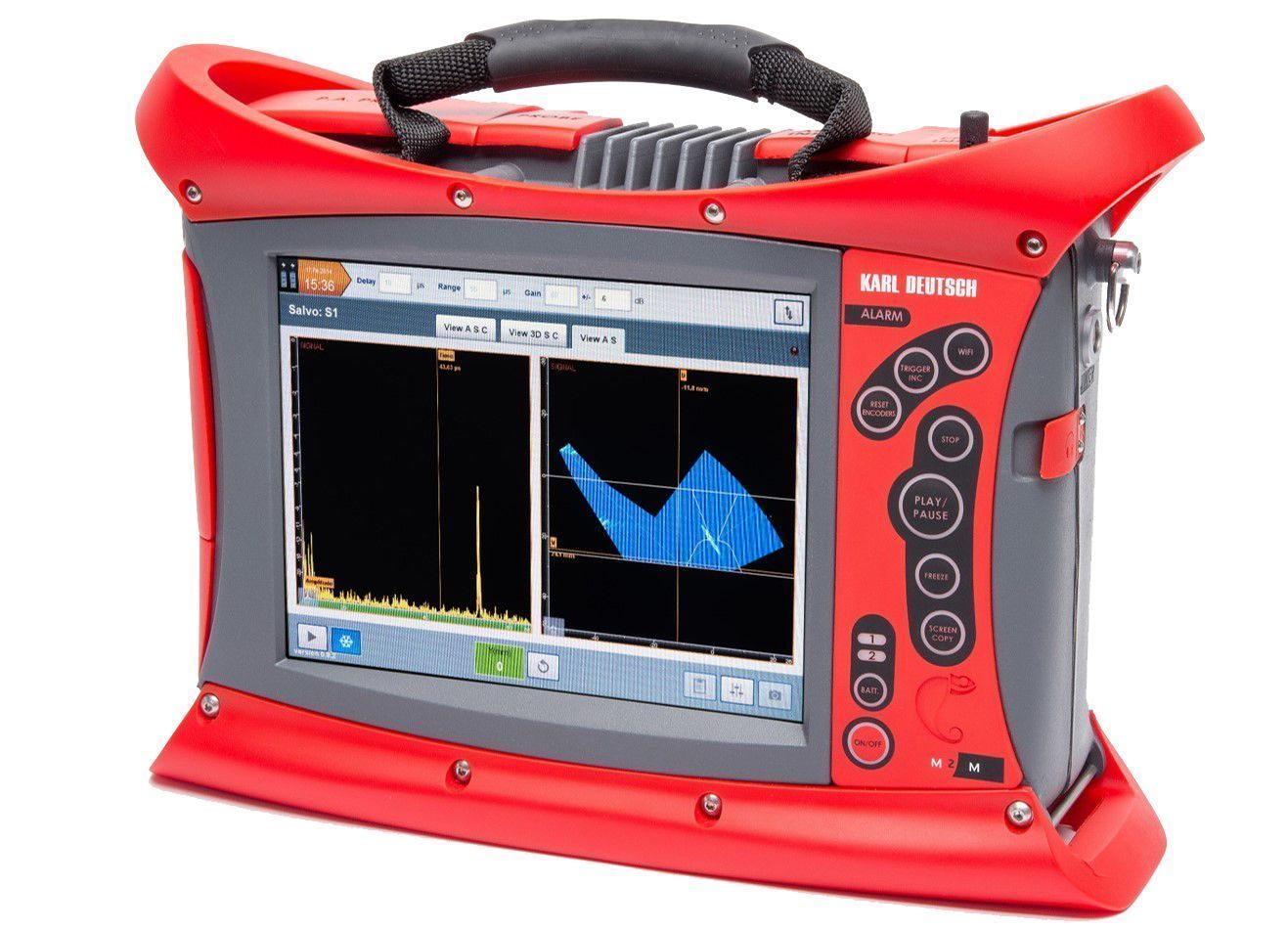

Дефектоскоп GEKKO полностью адаптирован к использованию в полевых условиях. Сенсорный дисплей снабжен антибликовым покрытием и устойчив к царапинам. Исполнение корпуса соответствует степени защиты IP66. Диапазон рабочих температур прибора составляет от −10 до +45 °C. GEKKO работает от двух съемных литий-ионных аккумуляторов, время автономной работы — 6 часов.

Дефектоскоп имеет встроенную память емкостью 256 ГБ, что позволяет сохранять данные измерений и экономит время при работе в полевых условиях. Прибор оснащен разъемами USB и Ethernet-разъемом, также есть возможность подключения Wi-Fi: все это позволяет ускорить передачу данных на компьютер и дистанционно управлять прибором при помощи программы TeamViewer.

Преимущества:

Полное встроенное ПО для всех методов контроля-от разработки приложений и до контроля и отчетности
Простой интуитивно понятный пользовательский интерфейс, ограничивающий время обучения и уменьшающий количество ошибок оператора
Большая база преобразователей и сканеров разных производителей
Быстрое создание настроек благодаря удобным мастерам калибровки в 3 клика
Соответствие международным стандартам
Эволюционная платформа постоянно обновляется благодаря обратной связи пользователей
Режим мульти-групп для контроля сварных швов
Контроль сварных швов толстостенных деталей из нержавеющей стали с апертурой до 128 элементов
Карты коррозии большой площади до 5х5 метров с шагом 1 мм
Контроль деталей сложной геометрии
Удобные инструменты для работы с TFM включая калибровку ВРЧ
Высокое разрешение изображение TFM до 128 элементов
3-х осевой контроль сложных изделий с отображением наложения в реальном времени
3-х осевое сканирование для создания коррозионной карты контроля
Образ сварного соединения во время контроля
Контроль методом TFM не ровных поверхностей

Методы TFM и FMC

TFM и FMC являются методами сбора данных. В режиме FMC (метод полноматричного захвата) один элемент преобразователя генерирует импульс, а все остальные элементы принимают отраженные сигналы, генерируя А-сканы. Процесс повторяется до тех пор, пока не сработает каждый элемент решетки и не будут получены все возможные комбинации передачи-приема сигнала.

Режим TFM (метод общей фокусировки) представляет собой процесс реконструкции изображения, который использует элементарные A-сканы, собранные в режиме FMC. Один и тот же набор данных FMC может быть источником нескольких TFM-изображений. Метод TFM предусматривает взаимодействие всех элементов решетки и всех импульсов в конкретной области сканирования. Таким образом, если применяется датчик на фазированных решетках с 64 элементами, формируется В-скан с очень широким пространственным разрешением в пределах одной длины волны.

Модели дефектоскопа GEKKO:

32:128PR
32:128PR TFM32
64:64PR
64:64PR TFM64
32:128PR TFM64
64:128PR
64:128PR TFM64
64:128PR TFM128

Отзывы

Загрузка отзывов...

Нет отзывов

Добавить отзыв

ОБЩИЕ ХАРАКТЕРИСТИКИ
Габариты (Д х Ш х В)	410 х 126 х 284 мм
Масса	6,4 кг
Питание	15 В, 5,67А
Тип батареи	Li-Ion, 94 Ач
Время работы	До 6 часов
Горячая замены батареи	Возможно
Разрешение экрана	1024 х 768 точек
Размеры дисплея	Диагональ 26, 4 см
Память	256 Гб, с возможностью расширения до 1 Тб
ВОЗМОЖНОСТИ
Соединение: Ethernet, WI-FI, USB	Имеется
Разъем для монитора	USB 3.0 (x1), USB 2.0 (x3)
IPEX PA разъем	Lemo 00 разъем (4P/R)
Подключение 3-х осевого сканера	I/O 12TTL (5B/24B), 6 пиновый разъем
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Защита	IP66
Рабочая температура	-10С+45С
Температура хранения	· С батареей -20С+60С · Без батареи -20С+70С
Испытание на падение	Согласно MIL STD-810G
ФАЗИРОВАННЫЕ РЕШЕТКИ
Конфигурации ФАР (32:128, 64:64, 64:128)	Линейное, секторное, составное
Активная апертура до 65 каналов	CIVA-вычисление фазированной лучевой технологией
До 2048 законов фокусировки	Калькуляция законов фокусировки (пластины, трубы, сварные швы итд.)
ОЦФИРОВКА
Оцифровка 64 канала	16-битное разрешение по амплитуде
Регулируемые фильтры	Частота дискретности до 1000 Гц
Глубина оцифровки	До 65000 бит
FMС/TFM
TFM до 128 элементов	Разрешение до 4 мегапикселей при обработке
Частота обновления до 110 МГц	Режимы: прямые и наклонный ПЭП
Мастер калибровки	8 ручных и 1 автоматическая настройка
ГЕНЕРАТОР ИМПУЛЬСОВ
Каналы ФАР	· Прямоугольный импульс · Напряжение от 12В до 128 В (1В шаг) · Ширина импульса от 35 до 1250 нс · Время отклика<6 нc
УЗ- TOFD каналы	· Прямоугольный и отрицательный импульс · Напряжение от 12В до 200 В (1В шаг) · Ширина импульса от 30 до 1250 нс · Время отклика<5 нc
ПРИЕМНИК
Каналы ФАР	· Входное сопротивление 50 ОМ · Частотный диапазон 0,4-20 МГц · Макс. входной сигнал 2 Vpp · Усиление до 120 дБ (0,1 дБ шаг)
УЗ- TOFD каналы	· Входное сопротивление 50 ОМ · Частотный диапазон 0,6-25 МГц · Макс. входной сигнал 1,4 Vpp · Усиление до 120 дБ (0,1 дБ шаг)
СБОР ДАННЫХ
Сбор данных	А-скан/Пики амплитуд
Частота до 40 кГц	Сжатие данных до х32
Вид 3D/наложение изображения	Ограничение емкостью SSD-диска

GEKKO включает в себя все основные и передовые возможности в которые имеются на сегодняшний день в ультразвуковом контроле, совмещенный и компактный корпус для контроля в полевых условиях. Дефектоскоп поставляется с традиционными ультразвуковыми преобразователями, TOFD, фазированными решетками, а его возможности использования 3-х осевого сканера делают прибор готовым к самым сложным задачам.

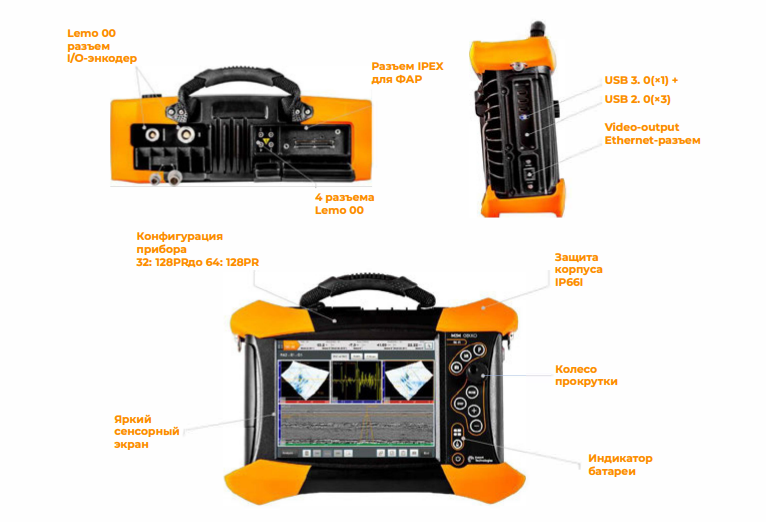

Корпус и разъемы очень надежны и универсальны для пользователя. Яркий сенсорный экран позволяет оператору работать как на открытых пространствах, так и в сложных погодных условиях. Дефектоскоп работает на 2-х аккумуляторных ю, с возможностью горячей замены. Время автономной работы до 6 часов Инновационный ультразвуковой дефектоскоп на фазированных решетках M2M GEKKO имеет до 128 ультразвуковых каналов, прекрасное соотношение шум-сигнал и отличное разрешение при работе методом TFM так необходимое для улучшения обнаружения дефектов и достоверности контроля.

Возможность подключения Wi-Fi, разъемы USB3.0, выход Ethernet-позволяют ускорить передачу данных и удаленно управлять прибором в сложных условиях при помощи программы TeamViewer. Ультразвуковой дефектоскоп GEKKO имеет встроенную память 256Гб, что делает работу оператора очень комфортной при неограниченном размере файла, что позволяет экономить время при работе в полевых условиях.

Особенности	GEKKO 32:128PR	GEKKO 32:128PR TFM32	GEKKO 32:128PR TFM64	GEKKO 64:64PR	GEKKO 64:64PR TFM64	GEKKO 64:128PR	GEKKO 64:128PR TFM64	GEKKO 64:128PR TFM128
Обычный ФАР и TOFD	V	V	V	V	V	V	V	V
Линейный массив и двойной линейный массив	V	V	V	V	V	V	V	V
Геометрия пластины и сварного шва	V	V	V	V	V	V	V	V
Сканер до 2-х координатных осей	V	V	V	V	V	V	V	V
Линейное, секторное икомбинированное сканирование	V	V	V	V	V	V	V	V
Активная апертура до 16 элементов	V	V	V	V	V	V	V	V
Функция плана сканирования	V	V	V	V	V	V	V	V
Скорость/датчик/ ВРЧ / АРД калибровки	V	V	V	V	V	V	V	V
ЧЗИ до 12 кГц	V	V	V	V	V	V	V	V
Настраиваемый макет и отчетность	V	V	V	V	V	V	V	V
Встроенные инструменты анализа	V	V	V	V	V	V	V	V
Геометрия трубы и сварного шва (диаметр и длина)	V	V	V	V	V	V	V	V
Многопользовательский интерфейс	V	V	V	V	V	V	V	V
Импорт 2Ddxf файлов для наложения CAD	V	V	V	V	V	V	V	V
Геометрия сварного шва сопла и скругления	V	V	V	V	V	V	V	V
Сканирование до 3-хкоординатных осей	V	V	V	V	V	V	V	V
ЧЗИ до 20 кГц	V	V	V	V	V	V	V	V
Матричный ПЭП и раздельно-совмещенный матричный ПЭП	V	V	V	V	V	V	V	V
Запись FMC (метод полноматричного захвата)	-	V	V	-	V	-	V	V
4 независимых канала Р/С для ФР и TOFD	V	V	V	V	V	V	V	V
ЧЗИ до 40 кГц	V	V	V	V	V	V	V	V
Активная апертура с использованием 32 элементов	V	V	V	V	V	V	V	V
Активная апертура с использованием 64 элементов	-	-	-	V	V	V	V	V
До 128 зондирующих элементов / 2 x 64 зондирующих элементов	V	V	V	-	-	V	V	V
TFM в прямых режимах (LL или TT)	-	V	V	-	V	-	V	V
TFM в непрямых и преобразованных режимах	-	V	V	-	V	-	V	V
Расчет TFM с использованием 16 элементов	-	V	V	-	V	-	V	V
Расчет TFM с использованием 32 элементов	-	V	V	-	V	-	V	V
Расчет TFM с использованием 64 элементов	-	-	V	-	V	-	V	V
Расчет TFM с использованием 128 элементов	-	-	-	-	-	-	-	V
Адаптивный модуль TFM до 64 элементов	-	-	-	-	Опция	-	Опция	Опция
TFM разрешение 65 000 пикселей	-	-	-	-	-	-	-	-
TFM разрешение 250 000 пикселей	-	V	V	-	V	-	V	V
