А1040 MIRA томограф ультразвуковой низкочастотный
Технические вопросы: +7 812 640-40-13 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

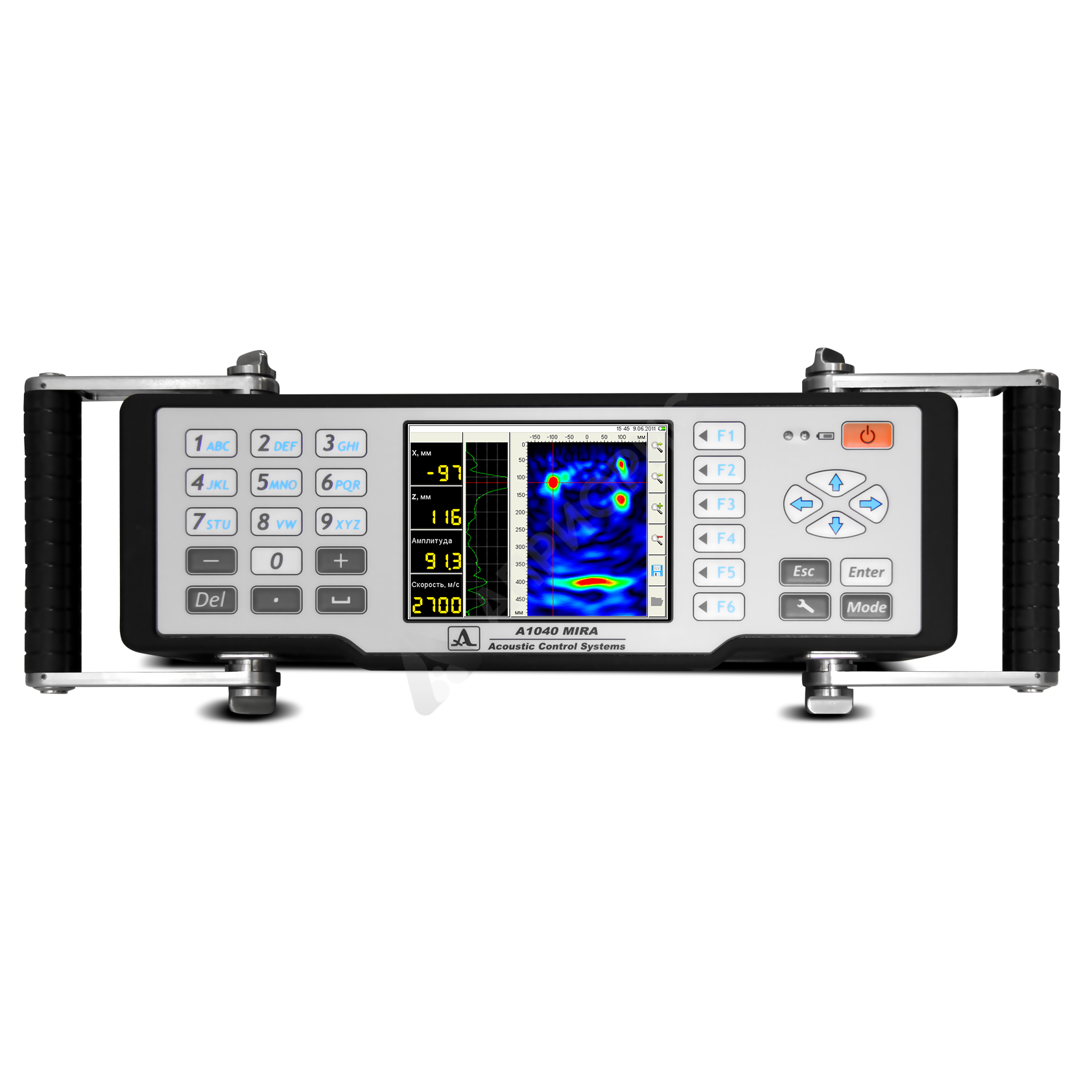

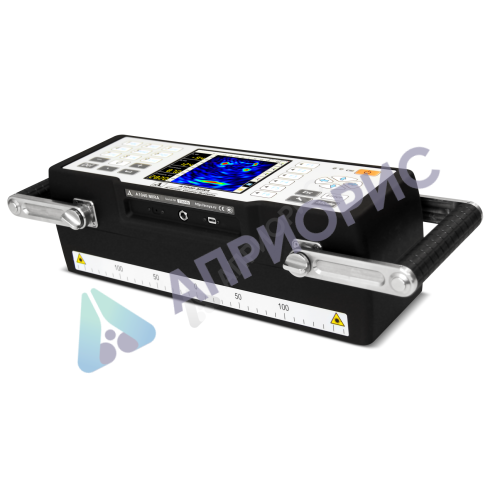

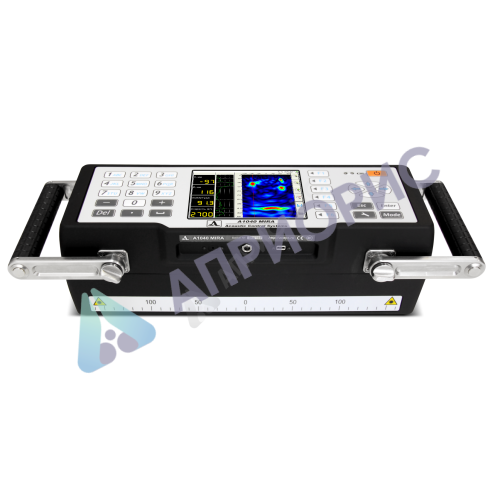

Ультразвуковой томограф А1040 MIRA
А1040 MIRA — устройство, при помощи которого можно найти инородные включения, полости, непроливы, расслоения, трещины, впадины, сколы в материалах изделий из железобетона, бетона, камня, а также измерить их толщину.
Достоинства прибора
- возможность просмотра при одностороннем доступе внутренней структуры изделия;
- точность полученных измерений и чувствительность устройства к отражателям;
- простота, легкость, удобство в применении;
- отсутствие необходимости в подготовке объекта к контролю;
- поразительная производительность (реконструкция 1 томограммы за три секунды);
- наконечники преобразователя, устойчивые к износу и истиранию.
Ультразвуковой томограф А1040 MIRA функционирует в трех режимах: “Обзор”, “Карта”, “Настройка”. Рассмотрим возможности каждого из перечисленных режимов подробнее.
- В первом режиме можно просматривать внутреннюю структуру проверяемой конструкции в различных произвольных местах. При этом на дисплей будет выводиться B-томограмма на глубину до двух метров.
- Во втором можно формировать массив информации в виде набора В-томограмм изделий при сканировании антенной решеткой вдоль заранее размеченных линий с постоянным шагом.
- В третьем можно выбирать и устанавливать параметры и рабочие конфигурации для разных объектов проверки.
Томограф для бетона А1040 MIRA

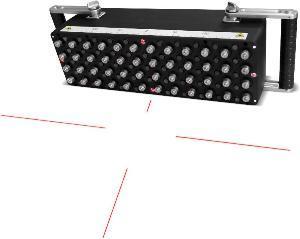

Томограф для бетона А1040 MIRA - измерительный блок, который собирает и обрабатывает результаты контроля. Такой блок состоит из матричной антенной решетки из сорока восьми низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и наконечниками из керамики. При этом каждый преобразователь обладает пружинным подвесом, благодаря которому можно проводить контроль даже на неровных поверхностях.

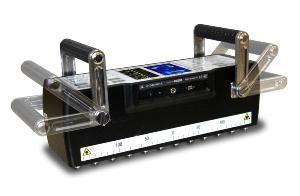

Также у устройства А1040 MIRA легкий малогабаритный корпус, большой яркий TFT экран, клавиатура и встроенный компьютер.

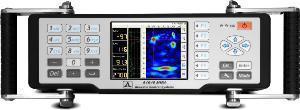

Благодаря компактному корпусу, прибор удобно использовать на любых видах поверхностях изделий, в том числе потолочных, горизонтальных, вертикальных. Большой яркий TFT дисплей и клавиатура позволяют выбирать режимы функционирования и наблюдать результаты в процессе проведения контроля. Встроенный компьютер предоставляет возможность анализировать данные в процессе работы, выводить их на дисплей и сохранять в памяти.
В устройстве используется способ синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К). Такой метод подразумевает фокусировку ультразвука в каждой точке полупространства. В этом случае информация собирается со всех измерительных пар антенного устройства прибора. Сигналы, которые принимаются антенной решеткой, проходят обработку на компьютере в процессе.
После информация выводится на дисплей прибора и затем сохраняется в памяти. В итоге получается наглядный образ сечения объекта проверки, при чем отражающая способность каждой точки визуализируемого объема закодирована различными цветами. При этом сбор данных и вывод на дисплей образа сечения займет всего три секунды, но лишь в 1 позиции решетки.
Особенности
- легкий ударопрочный корпус из пластика;
- аккумуляторная батарея, который можно быстро и легко снять;

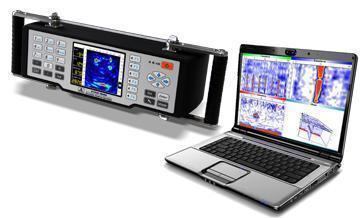

- возможность работы с информацией без ПК;
- антенное устройство адаптируется к поверхности изделия;
- скорость распространения УЗ-волны в изделии измеряется в автоматическом режиме;
- трехмерное представление внутреннего строения изделия и B-, C-, D-томограмм любого сечения
- способность применения прибора при автоматической проверке.
|
Диапазон рабочих температур
|
|
|
Время работы
|
|
|
Масса
|
|
|
Дисплей
|
|
|
Госреестр
|
|
|
Цвет
|
|
|
Особенности
|
- Облегченный ударопрочный пластиковый корпус
- Быстросъемный аккумулятор
- Автономная работа с данными без внешнего компьютера
- Сухой акустический контакт
- Адаптация антенного устройства к неровностям поверхности конструкции
- Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
- Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
- Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок
Обработка и представление данных на экране томографа
В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.
Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.
Режимы работы
A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
Режим «ОБЗОР»
Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.
Дополнительно в данном режиме возможно:
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины конструкции.
- Просмотр А-Сканов.
Режим «КАРТА»
Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.
Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.
Функция «НАСТРОЙКА»
Используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.
