УД9812 "Уралец" дефектоскоп ультразвуковой
Применяется для выполнения ручного ультразвукового контроля любых пластмассовых и металлических изделий, имеющих различную толщину (интервал от 0,5 мм до 6 000 мм) на наличие отклонений от нормы их однородной структуры и сплошности.
При помощи устройства рассматриваемой модели можно проводить контроль сварных соединений, полуфабрикатных и поковочных изделий, а также отливок. Прибор УД9812 измеряет время задержки значений ультразвуковых сигналов, величину дефекта и соотношение амплитуд сигналов от них по ГОСТ Р 55724-2013.
УЗ дефектоскоп УД9812 используется для как для работы в цехах, так и в монтажных условиях, в том числе в районах крайнего севера (до -30°). Дефектоскоп Уралец внесен в Госреестр РФ и республики Казахстан, а так же ведомственный реестр ОАО «Газпром».
Дефектоскоп «Уралец» создан на современной зарубежной элементной базе. Применение высоких технологий позволило резко сократить размеры и вес прибора и одновременно увеличить скорость обработки данных. УД9812 снабжен калиброванным аттенюатором и прецизионным измерителем задержки сигналов, это позволяет использовать его для измерения физических характеристик материалов – затухания и скоростей звука.
Электрический тракт дефектоскопа УД9812 Уралец поддерживает работу с любыми согласованными ультразвуковыми преобразователями с частотой от 0,6 до 12 МГц, в том числе с зарубежными преобразователями фирм Krautkramer, Panametrics, Sonatestи др. Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер преобразователя и его параметры. Дополнительно информация о преобразователе записывается в данные настройки и в данные результатов контроля.
В приемнике акустических сигналов УД9812 дефектоскопа установлены цифровые фильтры реального времени, которые формируют его амплитудно-частотную характеристику. Общая производительность фильтров составляет 7,2 миллиарда операций в секунду. В результате обработанные сигналы имеют низкий уровень шумов и получена идеальная воспроизводимость частотных характеристик приемника.

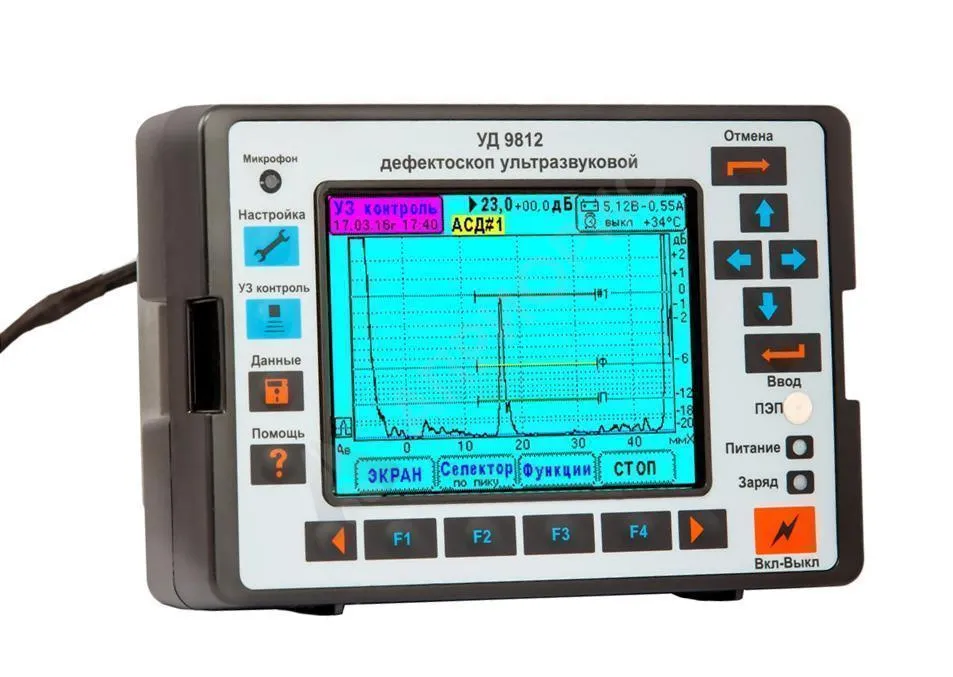

Дефектоскоп УД9812
позволяет наблюдать высокочастотные ультразвуковые сигналы и измерять их параметры. В частности, в приборе реализован режим измерения задержки ВЧ сигнала методом перехода через ноль - это режим, применяемый в ультразвуковых толщиномерах. Так же имеется возможность определения частоты эхосигнала.
Прибор содержит энергонезависимую память объемом 64 МБ, в которую записываются данные настройки и данные ультразвукового контроля. Следует отметить, в приборе сохраняются не картинки экрана, а сами сигналы и параметры дефектоскопа при их получении. Тогда данные контроля становятся «живыми». При просмотре данных контроля на дефектоскопе или на персональном компьютере работает селектор, что позволяет измерить параметры каждого их эхосигналов на развертке и проанализировать их. Дефектоскоп УД9812 Уралец имеет встроенную систему записи-воспроизведения голосовых сообщений. Данные настройки и данные неразрушающего контроля сопровождаются голосовыми комментариями дефектоскописта. Общая длительность записи голоса составляет 2 часа 11 мин. Данная система более эргономична по сравнению с вводом информации посредством клавиш.
Связь прибора с персональным компьютером осуществляется через шину USB при скорости передачи данных 12 мегабит/с. Скоростная связь с компьютером резко сокращает время передачи данных контроля. С другой стороны появляется возможность передачи данных прозвучивания в реальном времени. Дефектоскоп УД9812 может использоваться в качестве периферийного устройства ЭВМ в системах ультразвукового контроля. Уралец дефектоскоп имеет ряд сервисных устройств, таких как часы с календарем, измеритель напряжения и тока аккумулятора, измеритель температуры
|
Параметры |
Значения |
|
Методы ультразвукового контроля |
эхо-, эхо-теневой, зеркальный, зеркально-теневой |
|
Режим работы |
Дефектоскоп, толщиномер |
|
Индикатор дефектоскопа |
цветной матричный дисплей TFT 320*240 точек |
|
Диапазон прозвучивания изделий из стали эхо-методом |
1 ÷6000 мм |
|
Диапазон частот |
0,8 - 12 МГц |
|
Диапазон настройки чувствительности |
100 дБ |
|
Временная регулировка чувствительности |
2000 точек (диапазон 80 дБ) |
|
Габаритные размеры дефектоскопа |
177 × 125 × 85 мм |
|
Вес с аккумулятором |
1,5 кг |
|
Диапазон рабочих температур |
−10° ÷ +45°С. (до −30°С при эксплуатации в теплозащитном кожухе) |
|
Верхнее значение влажности |
98% при температуре 35°С. |
|
Климатическое исполнение и категория изделия |
Т2 по ГОСТ 15150-69 |
|
Интерфейс связи с ПК |
USB 2.0 |
|
Часы и календарь |
Да |
|
Будильник |
Да (2шт) |
|
Индикация температуры прибора |
Да |
|
Запоминание текущих настроек при выключении прибора |
Да |
|
Время непрерывной работы от аккумулятора |
8 часов |
|
Аккумулятор (4шт) |
NiMH, тип D, емкость 8 А*ч |
|
Сетевой источник питания |
ИП-9414 (50 или 60 Гц, 160÷240В) |
|
Автовыключение при пониженном напряжении сети (менее 160В) |
Да |
|
Схема защиты от короткого замыкания |
Да |
|
Одновременное питание прибора и заряд аккумулятора |
Да |
|
Время заряда аккумулятора |
5 часов (при выключенном приборе УД9812) |
|
Потребляемая мощность от сети переменного тока |
не более 20 Вт |
|
Индикация напряжения и тока заряда (разряда) аккумулятора |
Да |
- Полностью цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов.
- Точность измерения времени задержки сигналов ±0,006 мкс.
- Поддержка любых согласованных ПЭП с частотой от 0,6 до 12 МГц.
- Два режима работы: настройка и контроль.
- Интуитивно понятный оконный пользовательский интерфейс со встроенной справочной системой.
- Энергонезависимая память для записи настроек прибора и результатов контроля.
- Поддержка текстовых и голосовых комментариев к данным контроля.
- Содержит комплект ПО для персонального компьютера, которое позволяет транслировать изображение экрана УД9812 на мониторе ПК в реальном времени, создавать отчеты любых форм по УЗК, сохранять А-сканы в файлы (Math-Cad, текстовые и бинарные) для использования их в научно-исследовательских целях.
- Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на настройку остальных
- Два независимых АСД (работают эхо или теневым методом)
- Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)
- Измерение параметров задержки эхосигналов производится: по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
- Два режима отображения сигналов: ВЧ и детектированный
- Два способа настройки глубиномера: табличный и авторасчет (по СОП с зарубками)
- Возможность измерения параметров сигнала в режиме стоп-кадра (заморозки)
- Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов)
- Режим ультразвукового толщиномера с контролем эхосигналов и записью результатов измерений
- Функция записи огибающей пробега эхосигнала и определения условных размеров
- Два способа настройки ВРЧ: традиционный (по точкам) и теоретический расчет (на основе АРД в дальней зоне)
- Одноконтактный интерфейс для считывания информации ПЭП (тип, номер и параметры ПЭП). Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора
- Прибор оснащен часами, календарем, измерителем температуры и измерителем напряжения и тока аккумулятора.
