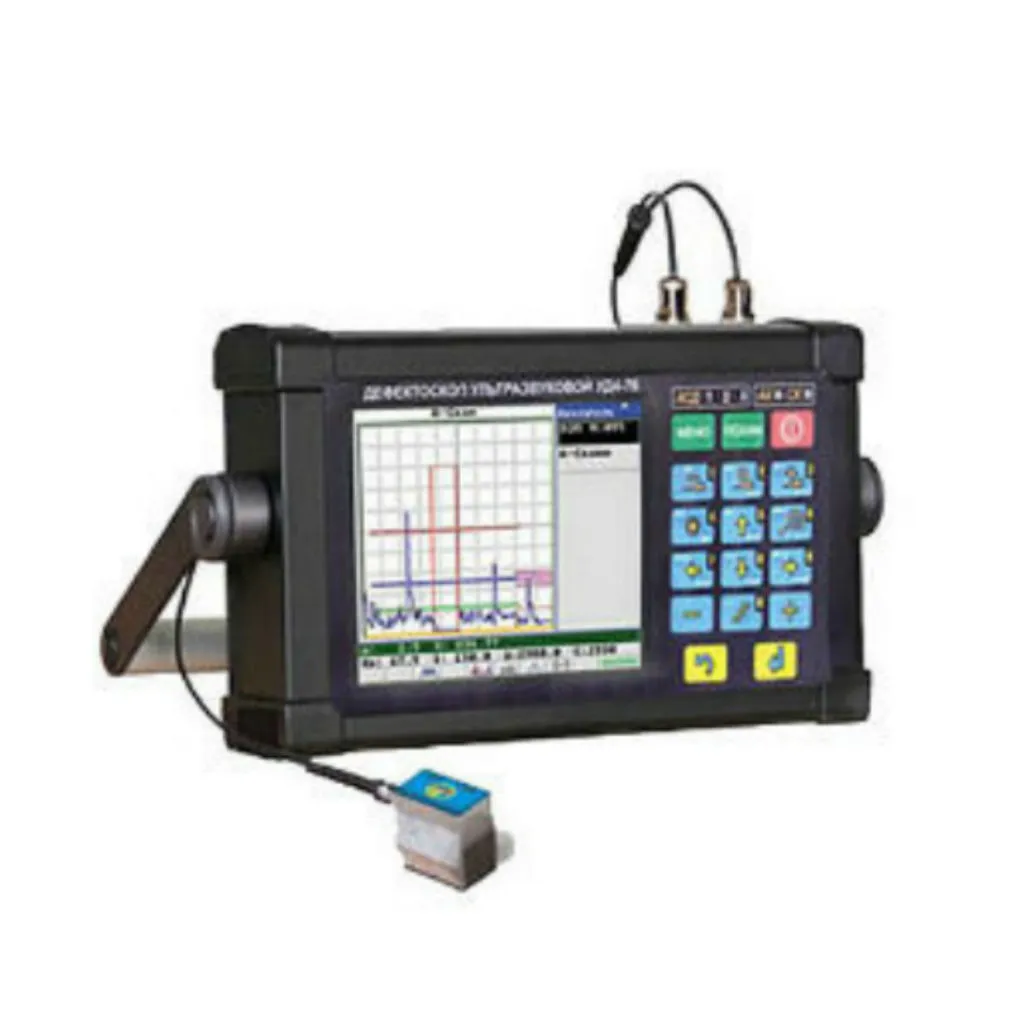

Ультразвуковой дефектоскоп-томограф УД4-76

Ультразвуковой дефектоскоп-томограф общего назначения УД4-76, с большим высококонтрастным TFT дисплеем, предназначен для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания.

Функция томографа позволяет отображать и сохранять результаты контроля в виде Б-сканов с привязкой к пути сканирования. Дефектоскоп также решает задачу измерения толщины изделий при одностороннем доступе. Включено несколько режимов работы с АРД диаграммами, что позволяет мобильно определять эквивалентные размеры дефектов.

Ультразвуковой дефектоскоп УД4-76 адаптирован и полностью соответствует требованиям нормативной документации действующей в различных производственных секторах, таких как: атомная энергетика, металлопроизводство, трубная промышленность, железнодорожный транспорт и т.д.

Параметры	Значения
Полоса пропускания приемного тракта, МГц	0,2 ÷ 20
Номинальные значения центральных частот полосовых фильтров, МГц	0,4; 1,25; 1,8; 2,5; 5; 10; 15
Номинальных значения частот повторения зондирующих импульсов, Гц / дискретность установки, Гц	30 ÷ 1000 / 1; 10; 100
Амплитуда зондирующего импульса генератора в режиме максимальной амплитуды / в режиме минимальной амплитуды, В	не менее 200 / 20
Диапазон регулировки коэффициента усиления приёмного тракта, дБ / дискретность установки, дБ	0 ÷ 100 / 0,1; 0,5; 1; 10
Динамический диапазон сигналов наблюдаемых на экране, дБ	не менее 20
Диапазон контроля наличия дефектов по стали, мм / дискретность установки, мм	1 ÷ 10 000 / 1; 10; 100
Диапазон измерения глубины залегания дефектов по стали, мм	0,5 ÷ 10 000
Диапазон измерений эквивалентного диаметра дефекта, мм	0,8 ÷ 20
Диапазон установки скорости распространения УЗК, м/с / дискретность установки, м/с	1 000 ÷ 15 000 / 1; 10; 100; 1000
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) / дискретность установки	от 0 до 90 / 0,1; 1,0; 10,0
Диапазон установки задержки развертки относительно импульса возбуждения, мм / дискретность установки, мм	от 0 до 10 000 / 1; 10; 100; 1000
Диапазон установки длительности задержки измерительного строба, мм / дискретность установки, мм	от 1 до 10 000 / 1; 10; 100; 1000
Диапазон установки порога АСД (высоты уровней измерительного строба):
- браковочный уровень (красный уровень строба), дБ / дискретность установки, дБ	минус 34 - плюс 6 дБ / 0,1; 1 10
- контрольный уровень (синий уровень строба) , дБ / дискретность установки, дБ	минус 34 - плюс 6 дБ, / 0,1; 1; 10
- поисковый уровень (зеленый уровень строба) , дБ / дискретность установки, дБ;	минус 34 - плюс 6 дБ, / 0,1; 1; 10
Диапазон установки линейной компенсированной отсечки / дискретность установки	от 0 до 80 % высоты экрана / 1 %.
Количество запоминаемых программ настройки дефектоскопа	не менее 100
Количество запоминаемых изображений развертки (А-Скан изображений)	не менее 100
Количество запоминаемых измеренных значений глубины (координат)	не менее 150 000
Количество запоминаемых томограмм (Б-Скан изображений)	ограничено объемом встроенной карты памяти
Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра), кг	не более 3,5
Электрическое питание дефектоскопа	встроенная аккумуляторная батарея 12 В, Сеть переменного тока 220В, 50 Гц
Емкость встроенной аккумуляторной батареи	4500 мА/час

работа с любыми типами пьезоэлектрических преобразователей;
измерение эквивалентных и условных размеров дефектов;
функция «толщиномер»;
развертки типа А-скан, В-скан;
синхронизация: внутренняя, внешняя, от датчика пути;
контроль скорости сканирования;
различные формы детектирования: РЧ / 2п.п. / +п.п. / -п.п.;
набор функций регулировки усиления, в том числе АРУ, ВРЧ;
интерфейс автоматической калибровки параметров ПЭП и объекта контроля;
несколько режимов работы с АРД диаграммами;
два независимых трехуровневых измерительных строба;
два дополнительных специальных строба;
возможность контроля акустического контакта;
система АСД по всем уровням стробов;
индикация АСД на ярких трехцветных светодиодах;
усовершенствованный режим пиковой кривой;
режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»);
построение спектра сигнала;
динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
разметка экрана по отражениям сигнала в объекте контроля;
возможность использования специального программного интерфейса;
возможность выбора структуры меню по двум схемам: «Пользователь» / «Эксперт»;
возможность создания голосовых комментариев ко всем типам сохраняемых данных;
большой высокоскоростной TFT дисплей;
сохранение и вызов настроек контроля;
связь с ПЭВМ через USB порт.
