OmniScan MX2 UT/TOFD дефектоскоп ультразвуковой на фазированных решетках
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

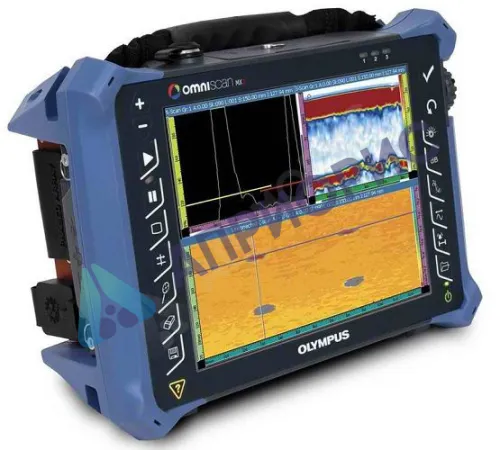

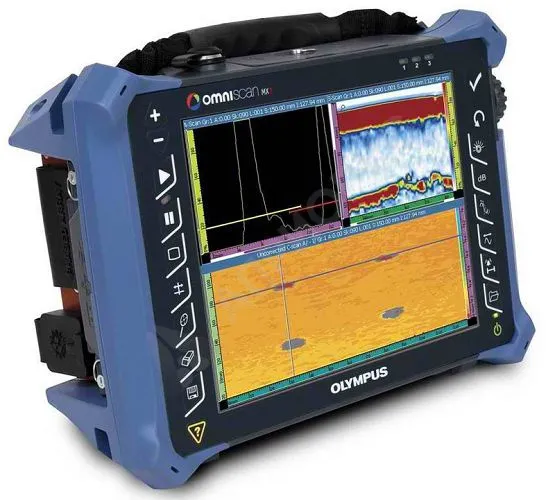

Ультразвуковой дефектоскоп на фазированных решетках OmniScan MX2 UT/TOFD
Является результатом более чем 10 лет лидерства в разработке и производстве приборов неразрушающего контроля — самая продаваемая карманная модульная ФР-система, выпускаемая брендом Olympus в настоящее время.
Olympus представил инновационный ФР-модуль
с поддержкой ТOFD, новый ультразвуковой-модуль, а также новое программное обеспечение (NDT SetupBuilder и новая версия OmniPC), которые позволяют увеличить спектр возможностей OmniScan MX2 и повысить эффективность проводимого мероприятия по контролю.
Прибор 2-го поколения OmniScan MX2 увеличивает эффективность неразрущающего контроля
благодаря расширенным возможностям в ручном режиме и автоматическом режиме, ускоренным процессам настройки устройства, тестирования и подготовки отчета. Кроме того, дефектограф совместим с более чем 10 модулями ФР и УЗ.
Карманный модульный прибор OmniScan MX2 совмещает в себе высокую скорость сбора данных и новый программный функционал
для выполнения качественного контроля как в ручном, так и в автоматическом режиме.
|
Параметры |
Характеристики |
|
Размеры (Ш x В x Г) |
325 х 235 х 130 мм |
|
Вес |
3,2 кг без модуля и с одной батареей |
|
Запоминающие устройства |
SDHC, стандартные USB-устройства или быстрый Etdernet |
|
Размер файла данных |
300 МБ |
|
Порты USB |
3 |
|
Звуковая сигнализация |
Да |
|
Выход видеосигнала |
Выход SVGA |
|
Etdernet |
10/100 Мбит/с |
|
Кодировщик |
2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
|
Цифровой вход |
4 цифровых входа TTL, 5 В |
|
Цифровой выход |
4 цифровых выхода TTL, 5 В, 15 мА |
|
Выключатель устройства сбора данных |
Удаленный сбор данных активирован TTL, 5 В |
|
Выход питания |
5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) |
|
Сигнализации |
3 TTL, 5 В, 15 мА |
|
Аналоговый выход |
2 аналоговых выхода (12 бит) ±5 В в 10 kΩ |
|
Вход синхроимпульсов |
5 В TTL |
|
Размер |
26,4 см (10,4 дюйма) по диагонали |
|
Разрешение |
800 х 600 пикселей |
|
Яркость |
700 кд/м2 |
|
Количество цветов |
16 миллионов |
|
Тип |
TFT LCD |
|
Тип батареи |
Аккумулятор Smart Li-ion |
|
Количество батарей |
1 или 2 (в аккумуляторном отсеке можно разместить две батареи с возможностью «горячей» замены) |
|
Продолжительность работы |
Минимум 7 часов с двумя батареями |
|
Диапазон рабочих температур |
от –10°C до 45°C |
|
Температура хранения |
от -20 °С до 60 °С с батареями |
|
Относительная влажность |
Макс. 70% при 45°C без образования конденсата |
|
Степень защиты корпуса |
IP66 |
|
Устойчивость к ударам |
Испытания на падение MIL-STD-810G 516.6 |
|
Технические характеристики ФР-модуля (модули OMNI-M2)
|
|
|
Размеры |
226 х 183 х 40 мм |
|
Вес |
1,6 кг |
|
Разъемы |
1 разъем для ФР-датчика: Olympus PA |
|
Количество законов фокусировки |
256 |
|
Распознавание датчика |
Автоматическое |
|
Апертура |
32 элемента |
|
Количество элементов |
128 элементов |
|
Тип сканирования |
Секторное и линейное |
|
Количество групп |
До 8 |
|
Частота оцифровки |
100 МГц |
|
Максимальная ЧЗИ |
До 10 кГц (C-скан) |
|
Синхронизация данных по внутреннему таймеру |
От 1 до 10 кГц |
|
Синхронизация данных по кодировщику |
На двух осях: от 1 до 65 536 меток |
|
Количество точек |
32: 1 кривая ВРЧ на закон фокусировки |
|
Количество |
3 |
|
Условия |
Любая логическая комбинация стробов |
|
Аналоговые выходы |
2 |
- устройство второго поколения
- в устройстве реализована возможность совмещения с модулями различных фазированных решеток
- в аппарат интегрирован мастер настройки для дефракционно-временного метода сканирования
- дефектоскоп имеет функцию калибровки расстояния между ПЭП-ми (PCS)
- на выходе получаются четкие B-сканМульти-TOFD схемы
- обладает функцией выпрямления поверхностной продольной волны
- имеет повышенную Частоту импульсных повторений в группах TOFD
- благодаря высокому напряжению (до 340 В) отпадает необходимость прибегать к предусилителю
- широкоформатный дисплей высокой контрастности в 10,4 дюйма
- оснащен сенсорным экраном для упрощенной навигации
- имеет полноэкранный режим работы
- разрешение экрана в 800х600 пикселей
- работоспособен при очень низких температурах
- имеет легкий и эргономичный корпус
- минимальное время работы устройства - 6 часов
Контроль сварных швов резервуаров высокого давления
Комплексный контроль швов резервуаров высокого давления может быть выполнен за одно сканирование с помощью OmniScan PA и ручного сканера (например, серии HSMT) или автоматизированного сканера (типа WeldROVER). Неразрушающий контроль с одновременным использованием методов TOFD и ФР значительно экономит время тестирования по сравнению с традиционным растровым сканированием или радиографическим контролем. Более того, результаты анализа становятся моментально доступными, что позволяет оперативно находить проблемы со сварочным оборудованием и сразу же устранять их.
Контроль композитных материалов
Контроль изделий из многослойных композитных материалов весьма непрост из-за многообразия форм и различной толщины слоев.
Компания Olympus предлагает комплексные решения для контроля полимерных материалов, армированных углеродистым волокном. Для выполнения данной операции необходимы: ультразвуковой дефектоскоп OmniScan, сканер GLIDER, а также датчики и призмы, предназначенные для контроля плоских и радиальных поверхностей CFRP.
Контроль сварных швов труб малого диаметра
В сочетании с ручным сканером COBRA дефектоскоп OmniScan может использоваться для контроля труб диаметром от 0,84 до 4,5 дюйма. Компактный ручной сканер позволяет выполнять контроль труб в труднодоступных местах. Близлежащие объекты (такие как трубопроводы, опоры трубопроводов, металлоконструкции) могут находиться на расстоянии 12 мм.
Ручной и полуавтоматический методы выявления коррозии
OmniScan PA в сочетании со сканером HydroFORM — это лучшее решение для обнаружения участков возможного утонения стенок в результате коррозии, истирания и эрозии. Кроме того, система четко определяет такие дефекты, как водородная пористость и расслоение. В данной области применения ультразвуковая ФР-технология обеспечивает максимальную скорость контроля, точность координат и эффективность обнаружения.
Модульная конструкция
Созданные для защиты ваших текущих и будущих инвестиций в ФР-оборудование, приборы OmniScan MX2 совместимы с более чем 10 модулями производства Olympus. Вы можете быть уверены в правильности вложенных инвестиций, так как техническая платформа постоянно модернизируется в соответствии с потребностями клиента путем регулярного обновления ПО.
Ультразвуковой модуль UT2 TOFD и ПО MXU
Новый ультразвуковой модуль OmniScan MX2 UT2 производства компании Olympus представляет собой высокотехнологичное и доступное по цене решение для контроля дифракционно-временным методом (TOFD). Усовершенствованное аппаратное обеспечение и обновленное ПО значительно упростили и ускорили процесс контроля сварных соединений методом TOFD. Улучшенное соотношение сигнал-шум обеспечивает оптимальное качество данных, полученных методом TOFD.
Дополнительные функции
- Мастер настройки TOFD
- Калибровка расстояния между ПЭП-ми (PCS)
- Четкий B-скан
- Мульти-TOFD схемы
- Выпрямление поверхностной продольной волны
- Повышенная ЧЗИ в группах TOFD
- Высокое напряжение (до 340 В) устраняет необходимость в предусилителе
- Данные функции обеспечивают простую и быструю настройку, улучшенный сбор данных и точность определения размеров дефектов, что в целом повышает общую производительность.
