DIO 1000 PA дефектоскоп ультразвуковой
Ультразвуковой дефектоскоп с фазированной решеткой, TOFD и ЭМА
Технические вопросы: 8 800 777 20 78 доб. 314
Отправить заявку: sale@aprioris.ru
(с НДС)

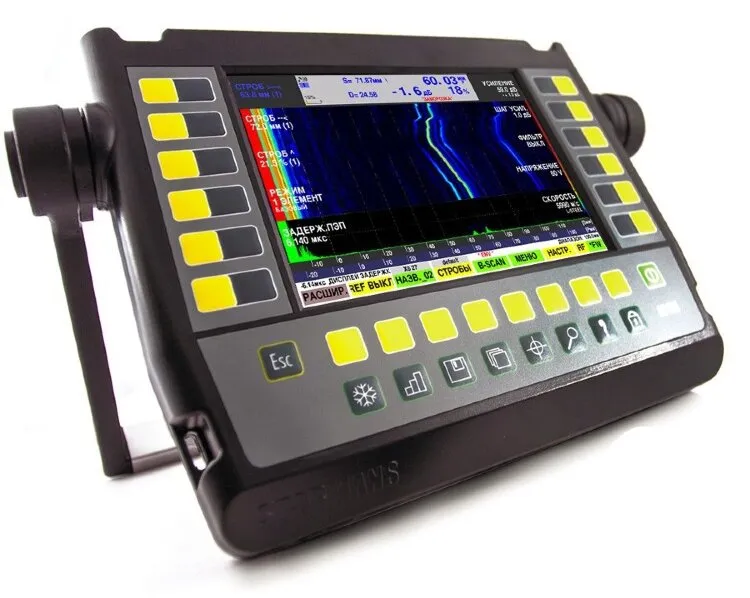

Дефектоскоп DIO1000 PA
- новейший ультразвуковой дефектоскоп с функцией контроля линейной фазированной решеткой.
Дефектоскоп сконструирован с применением высокотехнологичных микрокомпонентов, что позволило значительно уменьшить его вес и габариты, сделать его максимально удобным в работе.
Ультразвуковой дефектоскоп DIO 1000 PA на фазированных решетках — высокочастотный дефектоскоп премиум класса, сочетающий в себе как традиционный метод выявления дефектов, так и новейшие технологии контроля: поиск дефектов с помощью фазированных решеток, ЭМА (бесконтактный метод), с возможностью подключения соответствующих преобразователей и сканеров.
Ультразвуковой дефектоскоп DIO 1000 PA является флагманом новой серии дефектоскопов DIO 1000 от компании «STARMANS electronics, s.r.o.» (Чехия). Дефектоскопы этой марки нашли широкое применение по всему миру благодаря инновационным решениям, высочайшей надежности и ценовой доступности относительно конкурентов подобного класса.
Дефектоскоп DIO 1000 PA имеет мощное программно-аппаратное обеспечение, обеспечивающее высокую скорость контроля и интуитивное управление, а режим автокалибровки позволяет значительно сократить процесс настройки.
В ультразвуковом дефектоскопе - томографе реализованы следующие функции контроля:
- традиционный ультразвуковой контроль ручной поиск дефектов с использованием фазированной решетки; механизированный контроль с использованием сканеров функционал TOFD (beta vsn);
- бесконтактный контроль ЭМА;
Дефектоскоп DIO 1000 PA сертифицирован в Федеральном Агенстве По Техническому Регулированию И Метрологии РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №42840), зарегистрирован в Государственном реестре средств измерений под №46948-11 и допущен к применению на территории Российской Федерации.
- Авиационная отрасль. Контроль узлов выполненных из цветных металлов и композитных материалов.
- Автомобильная отрасль. Применяется для осуществления контроля качества точечной сварки.
- Железнодорожная отрасль. Для контроля качества изделий выполненных из сталей содержащих марганец.
- Литейная отрасль. Исследования проката, поковок, различных деталей.
- Энергетическая отрасль. Контроль и диагностика волов, фланцев, ступиц, швов.
- Строительство трубопроводов (нефтепроводов, газопроводов и водопроводов).
- Строительная отрасль. Диагностика и контроль ответственных и особо важных узлов.
- Научно - исследовательские работы. Исследование структуры различных материалов.
- Различные объекты контроля из металлов, композитов, пластмасс...
Ультразвуковой дефектоскоп DIO 1000 PA используется в различных отраслях промышленности, где требуется применение ультразвукового контроля. Теперь Вы можете контролировать объекты, ранее недоступные из-за громозкости и большого веса дефектоскопов других производителей.

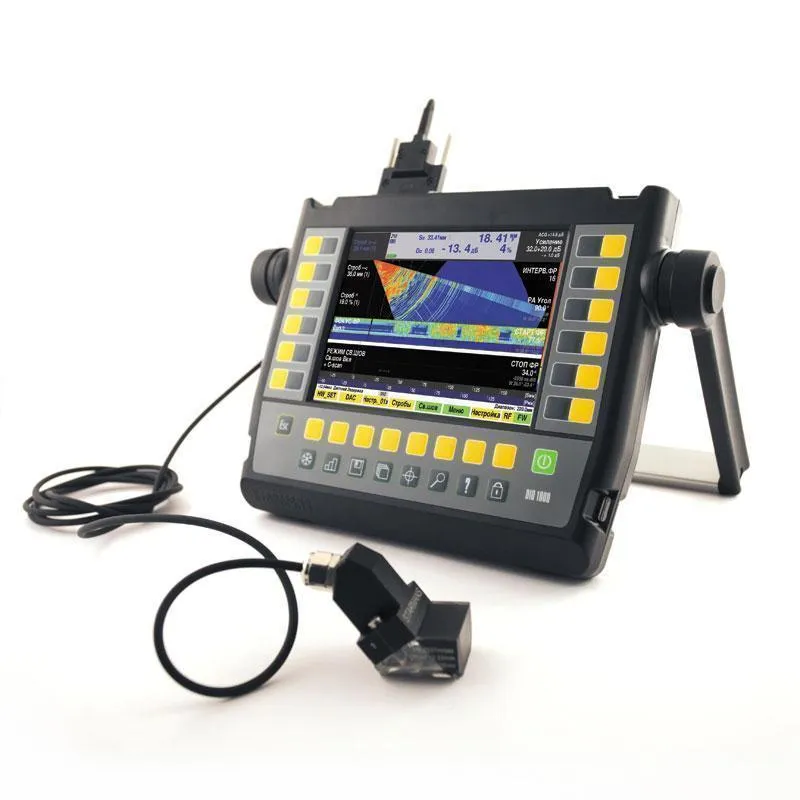

В дефектоскопе DIO 1000 PA реализован вывод изображений дефектов в виде S- и W-сканов с помощью испоьзования фазированной решетки. В отличие от аналогов дефектоскоп не использует громоздкие дополнительные модули, происходит простое подключение различных фазированных решеток с последующей мгновенной инициализацией.
Визуализация проходит с использованием фазированной решетки. Это дает возможность производить визуализацию дефектов в виде различных сканов (А,B, C, S и W - сканов).
Основное достоинство метода - значительное повышение скорости сканирования, которое может осуществляться без поперечных перемещений преобразователей. Вкупе с легкостью и миниатюрными габаритами прибора, процесс нахождения дефектов в ранее не доступных и в труднодоступных местах значительно ускоряется и упрощается.
ФАР могут использоваться как в ручном режиме, так и в механизированном (накопление массива данных с выводом в виде редактируемого C-scan) с использованием сканеров.
|
Параметры |
Значения |
|
|
Экран: |
Цветной TFT, 1024 pix (Ш) х 768 pix (В) |
|
|
Частота обновления экрана: |
минимум 60 Гц |
|
|
Размеры экрана: |
99x130 мм |
|
|
Частота стробирования: |
50 МГц, 200 МГц, 12-бит |
|
|
Диапазон температур эксплуатации: |
-20 °C - 60 °C |
|
|
Температура складирования: |
-40 °C - 70 °C |
|
|
Питание от сети: |
Сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц |
|
|
Аккумулятор: |
Встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач |
|
|
Рабочее время батареи: |
не менее 10 часов, в зависимости от регулировки яркости дисплея. |
|
|
Клавиатура: |
Мультифункциональная |
|
|
Поддержка языков: |
Русский, English, Japan, Czech, Turkish, Chinese, German.Выбор по меню, возможность дополнения языков пользователем |
|
|
Память: |
16 ГБ |
|
|
Размеры: |
224х188x34 мм |
|
|
Масса: |
0.74кг + 0.54 кг батарея |
|
|
Требования к ПК: |
ПК, работающий под Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7 |
|
|
Гарантийный срок: |
Гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально. |
|
|
Рейтинг IP (класс защиты корпуса) |
IP66 |
|
|
Режим традиционного дефектоскопа |
Значения |
|
Разъёмы для подключения преобразователей |
Lemo 00 |
|
Режимы отображения |
A-scan, A+B-scan(RGB), A+B-scan(толщина), A+TOFD |
|
Коммуникационные порты |
USB, RS-232, Ethernet, Wireless Ethernet (по заказу), Bluetooth (по заказу) |
|
Вход B-scan |
сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В |
|
Диапазон устанавливаемых скоростей ультразвука |
От 100 до 15240 м/с в стали |
|
Рабочие частоты |
0.5 МГц - 30 МГц при -3 дБ |
|
Задержка |
от -10 до 4800 мс |
|
Диапазон регулировки усиления (чувствительности) ультразвукового канала |
111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ |
|
Дискретность измерения толщины |
0.01 мм по стали |
|
Диапазон измерения толщины |
от 1 мм до 29 000 мм по стали |
|
Демпфирование |
от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом |
|
Фильтры: |
Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
|
DAC (Кривая Амплитуда-Расстояние (АРК) и ВРЧ |
построение по 20 точкам, регулируемая по высоте |
|
Глубина (амплитуда) ВРЧ (динамический диапазон ) |
111 дБ (71 дБ непрерывно) |
|
Частота повторения зондирующего импульса |
от 10 до 20 000 Гц |
|
Угол ввода луча |
от 0° до 90°, с шагом 0,1° |
|
Режим фазированной решетки |
Значения |
|
Разъёмы для подключения преобразователей |
Molex |
|
Режимы отображения |
A-scan, A+B-scan(RGB), A+B-scan(толщина), A+S-scan, A+W-scan, A+C+S-scan, Weld manager и некоторые другие вариации |
|
Коммуникационные порты |
USB, RS-232, Ethernet, Wireless Ethernet (по заказу), Bluetooth (по заказу) |
|
Вход B-scan |
сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В |
|
Диапазон устанавливаемых скоростей ультразвука |
От 100 до 15240 м/с в стали |
|
Рабочие частоты |
0.5 МГц - 15 МГц |
|
Задержка |
от -10 до 4800 мс |
|
Диапазон регулировки усиления (чувствительности) ультразвукового канала |
32 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ |
|
Дискретность измерения толщины |
0.01 мм по стали |
|
Диапазон измерения толщины |
от 1 мм до 2 000 мм по стали |
|
Демпфирование |
активное |
|
Фильтры: |
Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
|
DAC (Кривая Амплитуда-Расстояние (АРК) и ВРЧ |
построение по 20 точкам, регулируемая по высоте |
|
Глубина (амплитуда) ВРЧ (динамический диапазон ) |
111 дБ (71 дБ непрерывно) |
|
Частота повторения зондирующего импульса |
от 10 до 20 000 Гц |
|
Угол ввода луча |
от -89° до +89° |
- Фазированная решетка, имеющая 16 и 32 паралельных канала (в подготовке 64 и 128 канала);
- Возможность подключения стандартных одноэлементных преобразователей и работы в общем режиме (эхо-метод, теневые методы и т.д.).
- При работе с ФР - одновременный вывод S-scan и A-scan, для одновременного поиска и отбраковки, без необходимости специальной разрешительной документации (Нормативных документов) на ФР.
- Бесконтактный контроль осуществляется с помощью ЭМАП.
- Дефектоскоп имеет маленькие габариты и небольшой вес.
- Прибор оснащен высококонтрастным цветным TFT - дисплеем
Интерфейс
Простой удобный в использовании интерфейс, позволяющий быстро разобраться в настройках даже начинающему при выполнении специализированных задач.
Помощь
Интерактивное справочное меню с детальными пояснениями и описанием определений для каждого шага.
Удобный мультфункциональный интерфейс
Управление дефектоскопом происходит с помощью удобных мультфункциональных клавиш. Высокая чуствительность кнопок позволяет использовать дефектоскоп в герметичном защитном чехле. Присутствует функция защиты от случайного нажатия.
Интерфейс прибора полностью русифицирован.
Совместимость
Для переноса данных на компьютер к дефектоскопу подключается флэш-накопитель. Также имеется возможность подключения видео-, фотокамеры для съемок объектов, с дальнейшим просмотром снимков. В дефектоскопе реализована возможность просмотра фотографий, документов и видеофайлов.
Надежность оборудования
Дефектоскоп DIO 1000 PA соответствует всем международным стандартам и ГОСТам, предъявляемых к данному виду оборудования. Прошел следующие виды испытаний:
- Экологические испытания EN 600-2-78;02; EN 60068-1.
- Испытания на виброустойчивость и вибропрочность EN 60068-2-6 Эд 2:08.
- Испытания на ударопрочность (устойчивость к ударам) EN 60068-2-29:1996 + Z1: 10.
В дефектоскопе DIO 1000 PA реализован вывод изображений дефектов в виде S- и W-сканов с помощью испоьзования фазированной решетки. В отличие от аналогов дефектоскоп не использует громоздкие дополнительные модули, происходит простое подключение различных фазированных решеток с последующей мгновенной инициализацией.
Визуализация проходит с использованием фазированной решетки. Это дает возможность производить визуализацию дефектов в виде различных сканов (А,B, C, S и W - сканов).
Основное достоинство метода - значительное повышение скорости сканирования, которое может осуществляться без поперечных перемещений преобразователей. Вкупе с легкостью и миниатюрными габаритами прибора, процесс нахождения дефектов в ранее не доступных и в труднодоступных местах значительно ускоряется и упрощается.
ФАР могут использоваться как в ручном режиме, так и в механизированном (накопление массива данных с выводом в виде редактируемого C-scan) с использованием сканеров.

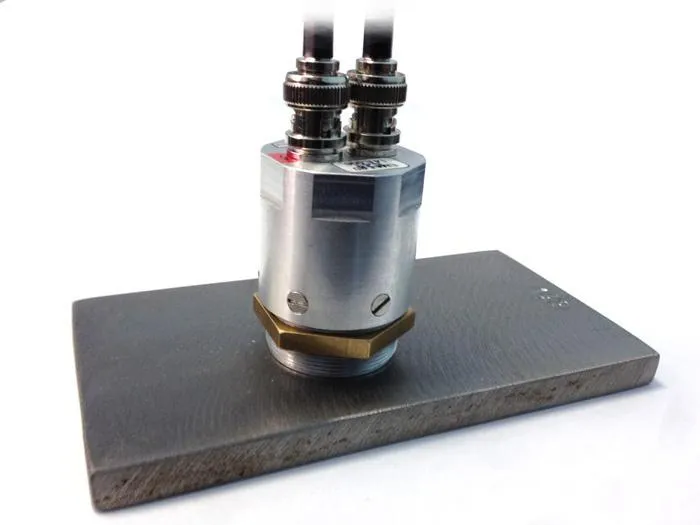

Дефектоскоп DIO 1000 PA имеет возможность осуществлять контроль с применением ЭМАП (элетромагнитно - акустических преобразователей).
Метод применяется для измерения толщины, контроля утонений и ржавчины на объектах с неподготовленной поверхностью, через лакокрасочные покрытия, осадки, накипи, магнетиты и ржавчину.
Принцип данного метода контроля заключается в следующем:
-
Часть электрической энергии электромагнитных волн преобразуется в другой вид энергии (упругих колебаний), имеющие колебание той же частоты или кратные им.
-
Электромагнитное поле генерирует ультразвуковой импульс, распространяющий по исследуемому объекту.
-
Отражаясь от границ дефектов (противоположных) создается последовательность эхо - сигналов (которые имеют затухающий характер).
-
Датчик преобразователя эти сигналы регистрирует и передает в сигнальный процессор, где происходит их дальнейшая обработка.
-
Нет необходимости использовать контактный гель.
-
Преобразователь не изнашивается.
-
При достаточно высоких температурах на исследуемой поверхности - датчики не повреждаются.
-
Возможно применение при достаточно сложных конфигурациях и малых диаметрах труб.
-
Использование призм не требуется.
Преимущества данного метода:
Данный метод легко интегрировать в поточное производство.
Благодаря применению этого метода, есть возможность генерировать направленные поперечные волны (горизонтальные волны под прямым углом - 90 градусов), волны Лэмба и другие уникальные типы волн, что позволяет производить контроль пластин и прутков.
