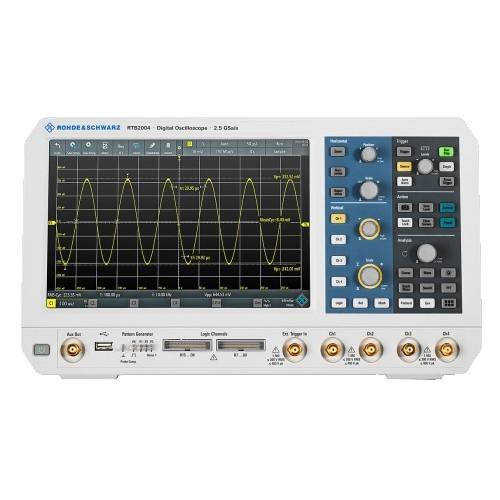

Осциллограф Rohde Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
- RTB-K1: Опция синхронизация и декодирование последовательных данных I2C/SPI
- RTB-K2: Опция синхронизация и декодирование последовательных данных UART/RS-232/RS-422/RS-485
- RTB-K3: Опция синхронизация и декодирование последовательных данных CAN/LIN
- RTB-K15: Опция архив и сегментированная память
- RTB-B6: Опция генератор сигналов произвольной формы
- RTB-K36: Анализ частотных характеристик (ЛАФЧХ или диаграмм Боде)
Цифровой осциллограф Rohde & Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 оснащен четырьмя каналами, крупноразмерным сенсорным дисплеем и 10-разрядным АЦП. Его ключевые характеристики расширяются с помощью докупаемых программных опций, благодаря чему вы можете наращивать возможности осциллографа по мере необходимости, не обращаясь для этого в сервис.
Особенности R&S RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1:
- Для работы со сложными электронными устройствами, с отслеживанием взаимовлияния сигналов в разных точках проверяемой системы используются четыре канала.
- Тестирование комбинированных и цифровых систем при использовании режима MSO, с задействованием дополнительных 16 цифровых входов.
- Точное отображение сигналов сложной формы благодаря 10-разрядному АЦП.
- Детализированное отображение результатов измерений на WXGA дисплее разрешением 1280х800 пикселей.
- Управление через сенсорный экран с помощью стандартных "смартфонных" жестов.
- Контроль электрических параметров и тестирование систем без дополнительного инструментария за счет встроенного цифрового вольтметра, частотомера и генератора сигналов.
Для максимального упрощения работы цифровой осциллограф Rohde & Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 оснащен кнопками прямого доступа к ключевым функциям, таким как документирование, снимок экрана, автонастройка, фиксация результатов. Кроме того, на сенсорный экран выведены панели для гибкой настройки и доступа к функциям.
При обучении работе с цифровым осциллографом Rohde & Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 имеются соответствующие встроенные специализированные функции. Режим обучения, доступ к которому ограничивается парольной защитой, позволяет отключать автонастройку и другие автоматизированные функции. Используя экранные комментарии, легко готовить отчеты об измерениях.
Встроенный веб-сервер обеспечивает трансляцию изображения с экрана осциллографа на все компьютеры в сети аудитории. Также цифровой осциллограф Rohde & Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 поддерживает функцию дистанционного управления, поэтому просто интегрируется в автоматизированные измерительные системы и лабораторные установки.
Купить цифровой осциллограф Rohde & Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 в Санкт-Петербурге, а также получить консультацию специалистов вы можете непосредственно в нашем магазине либо удалённо – по телефону или на сайте, обратившись к онлайн-консультанту или оставив запрос с помощью формы обратной связи.
|
Цифровой осциллограф Rohde & Schwarz RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 |
|
---|---|---|
Входные каналы |
4 осциллографических |
|
16 логических (опция RTB-B1) |
||
Полосы пропускания для аналоговых каналов |
70 МГц RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1 |
|
100 МГц RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1-B241 |
||
200 МГц RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1-B242 |
||
300 МГц RTB2004 PRO, 4 канала, 70 МГц, с комплектом опций RTB-PK1-B243 |
||
Максимальная входная частота для логических каналов |
300 МГц |
|
Время нарастания переходной характеристики (расчетное) |
<5 нс стандартно |
|
<3,5 нс с опцией RTB-B241 |
||
<1,75 нс с опцией RTB-B242 |
||
<1,15 нс с опцией RTB-B243 |
||
Диапазон значений коэффициента отклонения по вертикали |
от 1 мВ/дел до 5 В/дел |
|
Импеданс |
аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
|
логические каналы 10 кΩ+/-2%, ~4 пФ |
||
Максимальное входное напряжение |
аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) |
|
логические каналы: +/- 40 В (ПИК) |
||
Система горизонтального отклонения |
||
Диапазон временной развертки |
от 1 нс/дел до 500 с/дел |
|
Погрешность временной развертки |
2,5x10-6 |
|
Система сбора данных |
||
Частота дискретизации |
1,25 ГВыб/с |
|
аналоговые каналы |
2,5 ГВыб/с с чередованием |
|
Частота дискретизации |
1,25 ГВыб/с |
|
логические каналы |
||
Глубина памяти |
10 млн. точек |
|
20 млн. точек с чередованием |
||
160 млн. точек сегментированной памяти (c опц. R&S®RTB-K15) |
||
Вертикальное разрешение |
10 бит (16 бит в режиме high-resolution) |
|
Скорость обновления |
до 50’000 осциллограмм/с |
|
Система синхронизации |
||
Источники синхронизации |
входы аналоговых каналов, |
|
входы логических каналов (опционально) |
||
Режимы запуска |
автоматический, ждущий, однократный |
|
Виды запуска |
Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line |
|
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
||
Анализ осциллограмм |
||
Автоматические измерения |
до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
|
Курсорные измерения |
Амплитудные и временные |
|
Математическая обработка |
сложение, вычитание, умножение, деление, БПФ |
|
Тестирование по маске |
тестирование по критерию годен/не годен; |
|
Дополнительные возможности |
||
Генератор сигналов произвольной формы (R&S RTB-B6) |
Разрешение 14 бит, дискретизация 250 млн.выборок/с |
|
Синус: 0.1 Гц – 25 МГц |
||
Импульс/прямоугольный: 0.1 Гц – 10 МГц |
||
пилообразный/треугольный: 0.1 Гц – 1 МГц |
||
Шум: макс. 25 МГц |
||
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек |
||
Генератор тстовых последовательностей |
4 бит |
|
I2C, SPI, UART and CAN/LIN |
||
Цифровой вольтметр (DVM) |
Источник: аналоговые каналы; |
|
Разрешение: 3 разряда; |
||
Измерение напряжения: DC, , AC+DCскз и ACскз |
||
Частотомер |
Измерения: частота, период |
|
Разрешение: 6 разрядов; |
||
Дисплей |
||
Тип |
Емкостной цветной сенсорный, диагональю 10.1 дюймов |
|
Разрешение |
1280х800 пикселей (WXGA) |
|
Общие характеристики |
||
Интерфейсы |
USB host, USB device, LAN |
|
Габаритные размеры (Ш×В×Г), мм |
390×220×152 |
|
Масса |
2,5 кг |
