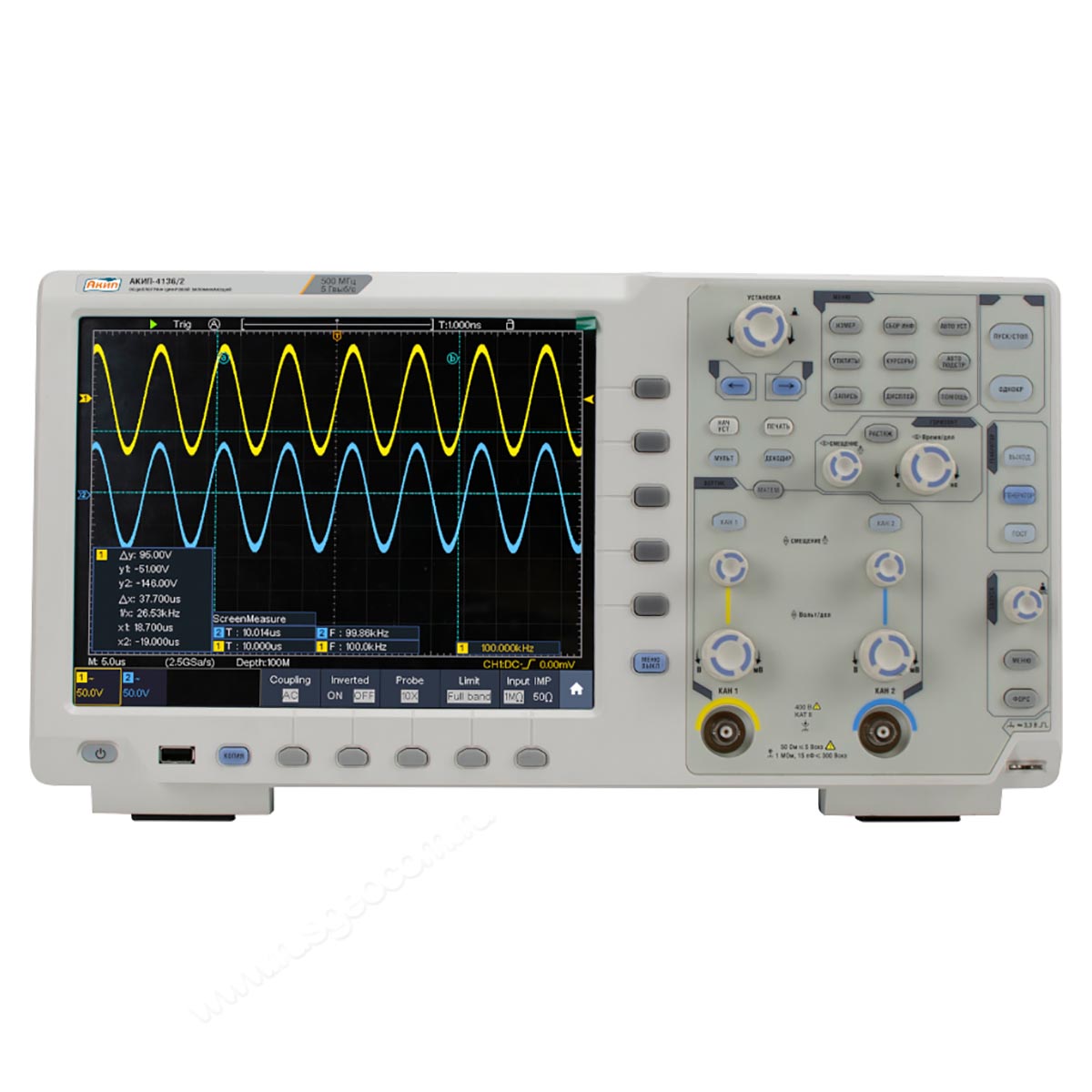

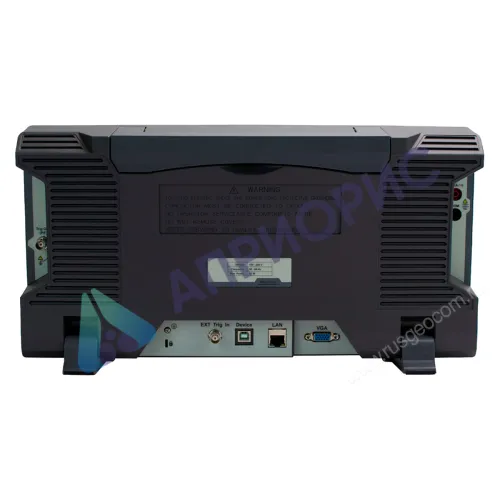

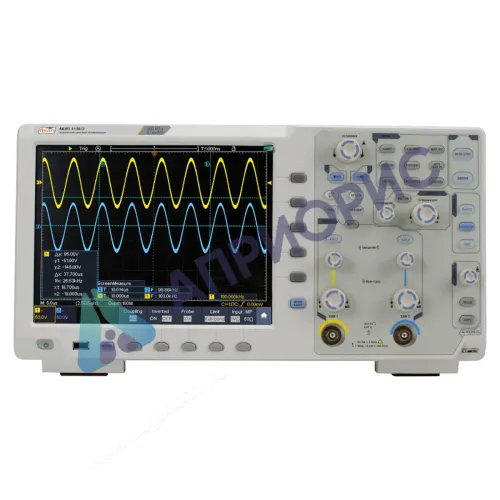

Осциллограф АКИП-4136/2
Технические вопросы: 8 800 777 20 78 доб. 329
Отправить заявку: sale@aprioris.ru
(с НДС)
Осциллограф АКИП-4136/2
- Тип осциллографа: цифровой
- Число каналов: 2
- Полоса пропускания: 500 МГц
- Максимальная частота дискретизации: 5 ГГц
- Максимальный объем памяти: 400 МБ
- АЦП (бит): 8
- Сопротивление входа: 50 Ом, 1 МОм
- Интерфейс: USB, LAN
- Дисплей: TFT емкостный сенсорный, диагональ 26,4 см, разрешение 800х600
АКИП-4136/2 | |
---|---|
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания (-3 дБ, 50 Ом)), при К откл. ≥ 5 мВ/дел | 0 - 500 МГц |
Ограничение ПП | 20 МГц |
Коэффициент отклонения (К откл. ) | 1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом) |
Погрешность измерения постоянного напряжения при Uсм = 0 В | при Kо=1 мВ: ±(0,03·|Uизм|+0,01·Ко+1) при Kо≥2 мВ: ±(0,02·|Uизм|+0,01·Ко+1), где Kо – значение коэффициента отклонения, мВ/дел |
Связь по входу | открытый, закрытый, земля |
Время нарастания, при К откл. ≥ 5 мВ/дел | ≥ 0,7 нс |
Входной импеданс | 1 МОм (± 2 %) / 15 пФ 5 пФ; 50 Ом ± 2% |
Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц) |
Математика | ≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом |
Канал горизонтального отклонения | |
Коэффициент развертки (К разв. ) | 500 пс/дел…1000 с/дел (шаг 1-2-5) |
Погрешность опорного генератора | ±2,5*10 -6 |
Погрешность измерения временных интервалов | ±(δF·Tизм+1/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц |
Режимы работы | основной, задержанный, ZOOM окна, самописец, X-Y |
Синхронизация | |
Источники синхросигнала | любой из аналоговых каналов, сеть, внешний (Ext, Ext/5) |
Режимы запуска развертки | автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN |
Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
Уровень синхронизации | внутренняя: ± 5 делений от центра экрана Ext: ±2 В; Ext/5: ±10 В |
Погрешность уровня синхронизации | внутренняя: ± 0,3 деления; Ext: ±(10 мВ + 6% от установленного); Ext/5: ±(50 мВ + 6% от установленного) |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит |
Максимальная частота дискретизации | 2,5 ГГц на канал 5 ГГц при объединении |
Длина записи | 400 МБ (делится между активными каналами) |
Режимы работы | выборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x |
Курсовое измерение | |
Функции | DU; DT; 1/DT |
Математика | |
Функции | +, -, х; /; d/dt, ∫dt, √, БПФ |
Операторы | любой аналоговый канал |
Автоматические измерения | |
Функции по вертикали | среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, Выброс, Предвыброс |
Функции по горизонтали | Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, скважность, счет импульсов |
Измерение задержки | задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза |
Дополнительные возможности | |
Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) |
Интерфейсы | USB, LAN |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1; Y – кан 2 |
Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
Мультиметр | |
Индикатор | 4,5 разряда, максимальное индицируемое число 20.000
|
Напряжение | DCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) диапазон частот: 40 Гц … 400 Гц |
Ток | DCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр) |
Сопротивление | 200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр) |
Емкость | 2 нФ … 20 мФ: ±(4% ± 10 емр) |
Тест диодов | 0 … 2 В |
Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В |
Генератор сигналов | |
Максимальная частота | 50 МГц |
Максимальная дискретизация | 250 МГц |
Число каналов | 1 |
Формы сигналов | функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы |
Разрядность | ЦАП 14 бит |
Длина памяти | 16000 точек для произвольной формы |
Выходной уровень | 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц)Выходной уровень установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс) |
Общие данные | |
ЖК-дисплей | цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600 |
Напряжение питания | 100 - 240 В, 50/60 Гц (автовыбор) |
Потребл. мощность | 65 Вт |
Габариты | 422 х 226 х 135 мм |
Масса | 5 кг |
