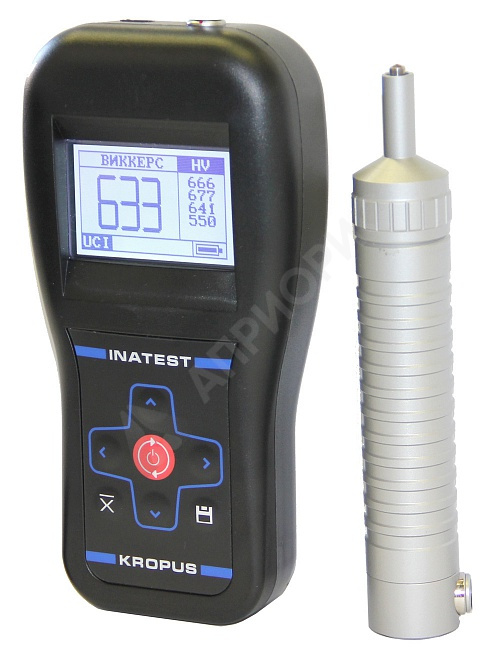

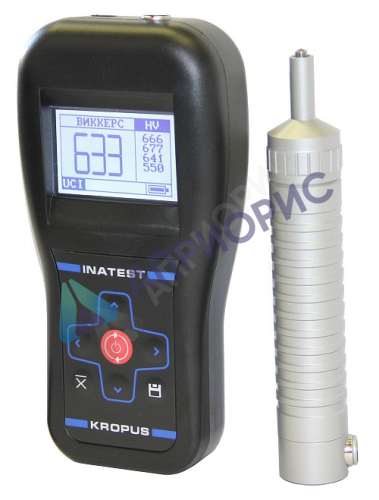

ИНАТЕСТ твердомер ультразвуковой
Назначение средства измерений
Твердомеры металлов портативные ИНАТЕСТ предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Роквелла "С" (HRC), Бринелля (HB) и Виккерса (HV). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.
Описание средства измерений:
Принцип действия твердомера ИНАТЕСТ основан на ультразвуковом контактном импедансе (UCI) и динамическом (Leeb) методах измерения твёрдости.

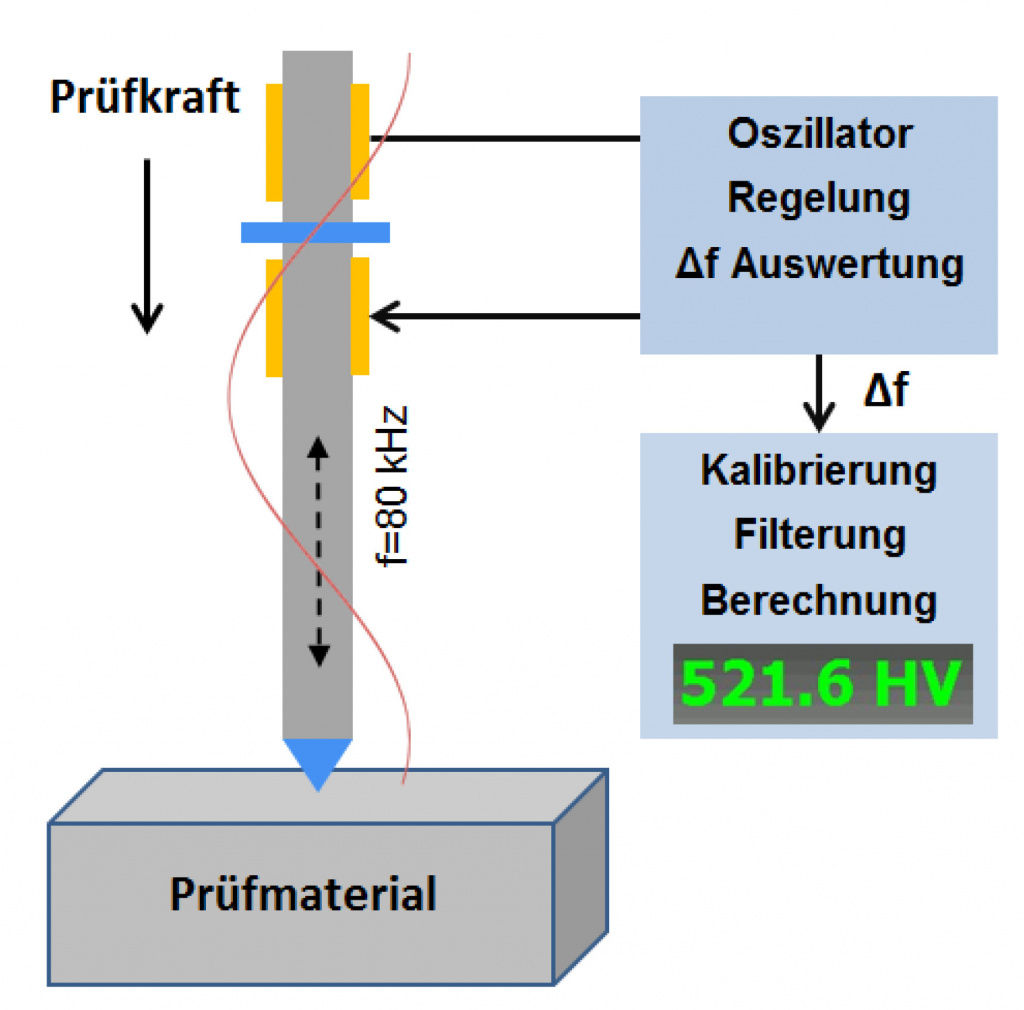

Датчик ультразвуковой. В основу принципа действия твердомера заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс) - предложен в 1961 г. в США изобретателем Клаусом Клисателем. Для измерения методом ультразвукового контактного импеданса (измеряется сдвиг частоты в стержне после его проникновения в металл) существуют датчики различных типов, в которых к резонирующему стержню с алмазной пирамидкой Виккерса используют пружины с разными нагрузками 98; 49; 9,8 Н и др. (соответственно 10, 5, 1 кгс и др.). Метод стандартизирован в США как ASTM A1038 и Германии как DIN 50159-1, однако в России этот метод не стандартизирован. Поскольку электронный блок твердомера преобразует измеренные прибором значения в стандартизированные в России шкалы твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), то такой метод измерения твёрдости именуется "косвенным". Измерение твёрдости "косвенным" методом всегда уступает в точности и имеет большую погрешность, нежели измерение твёрдости "прямым" методом по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Этот момент необходимо учитывать если вы выбираете прибор измерения твёрдости для лаборатории с требованием высокой точности измерений и минимальной погрешности - в этих случаях придётся отказаться от твердомеров портативного типа (с "косвенным" методом) и выбрать твердомер стационарного или переносного типа (реализуют "прямой" метод измерения твёрдости).

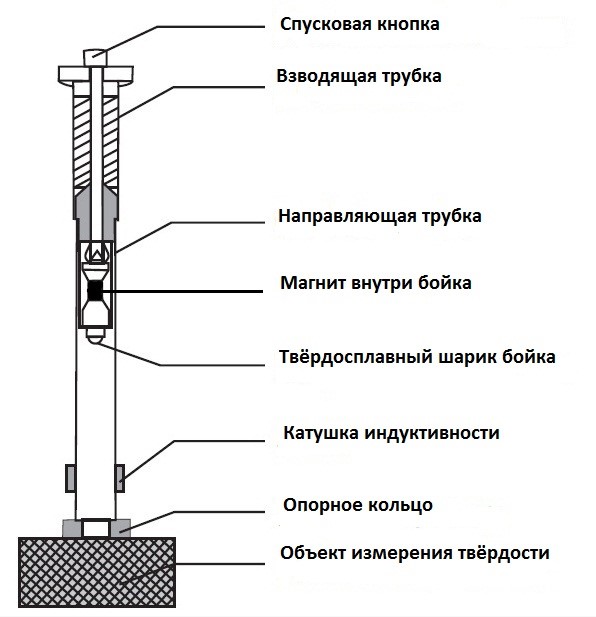

Датчик динамический. Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. В международных стандартах с 1975г. этот метод измерения твёрдости называется методом Либа и результаты измерения твёрдости изделий указываются в величинах твёрдости Либа (HL), однако в России этот метод не стандартизирован. Поскольку электронный блок твердомера преобразует измеренные твердомером значения твёрдости в стандартизированные в России шкалы твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), то такой метод измерения твёрдости именуется "косвенным". Измерение твёрдости "косвенным" методом всегда уступает в точности и имеет большую погрешность, нежели измерение твёрдости "прямым" методом по шкалам твёрдости Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Этот момент необходимо учитывать если вы выбираете прибор измерения твёрдости для лаборатории с требованием высокой точности измерений и минимальной погрешности - в этих случаях придётся отказаться от твердомеров портативного типа (с "косвенным" методом) и выбрать твердомер стационарного или переносного типа (реализуют "прямой" метод измерения твёрдости).
Преимущества.
Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличии от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:
- проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой.
- проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
- проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
- проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
- проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов.
Модификации.
Твердомеры металлов ИНАТЕСТ имеют различные модели, определяемые модификацией электронного блока и комплектацией преобразователями:
- ИНАТЕСТ-У (ультразвуковые) – электронный блок твердомеров с программным обеспечением для измерений контактно-импедансным (ультразвуковым) методом, преобразователи ультразвуковые (тип А);
- ИНАТЕСТ-Д (динамические) – упрощенные модели твердомеров с программным обеспечением для измерения только динамическим методом, преобразователи динамические (тип D);
- ИНАТЕСТ-УД (комбинированные) – электронный блок твердомера с программным обеспечением для измерения как ультразвуковым, так и динамическим методами, преобразователи ультразвуковые (тип А) и динамические (тип D).
Предусмотрена возможность ввода в твердомеры таблиц для автоматического перевода результатов измерений основных шкал твердости в единицы твердости Роквелла «А» (HRA), Роквелла «В» (HRB), Шора (HSD), а также временного сопротивления σв (Rm) для конструкционных углеродистых сталей перлитного класса.
|
МЕТРОЛОГИЧЕСКИЕ характеристики твердомера ИНАТЕСТ |
|
||
|
Наименование характеристики |
Значение |
|
|
|
Датчик динамический, тип D |
Датчик ультразвуковой, тип А |
|
|
|
Диапазон измерения твердости: - по шкале «С» Роквелла, HRC - по шкале Бринелля, HB - по шкале Виккерса, HV |
от 20 до 70 от 90 до 450 от 240 до 940 |
|
|
|
Пределы допускаемой абсолютной погрешности измерения твёрдости: |
|||
|
- по шкале «С» Роквелла, HRC |
±2 |
|
|
|
- по шкале Бринелля, HB: |
|
|
|
|
а) в диапазоне от 90 до 150 НВ включ. |
±10 |
|
|
|
б) в диапазоне св. 150 до 300 НВ включ. |
±15 |
|
|
|
в) в диапазоне св. 300 до 450 НВ включ. |
±20 |
|
|
|
- по шкале Виккерса, HV |
|
|
|
|
а) в диапазоне от 240 до 500 HV включ. |
±15 |
|
|
|
б) в диапазоне св. 500 до 800 HV включ. |
±20 |
|
|
|
в) в диапазоне св. 800 до 940 HV включ. |
±25 |
|
|
|
Диапазон измерения по шкале Шора (не поверяется) |
35-155 HSD |
|
|
|
Диапазон измерения предела прочности, Rm (не поверяется) |
350 - 1500 |
|
|
|
Количество дополнительных шкал для самостоятельной калибровки пользователем |
3 пользовательских шкалы + по 5 корректировок на каждую базовую шкалу |
|
|
|
ТЕХНИЧЕСКИЕ характеристики твердомера ИНАТЕСТ |
|
||
|
Наименование характеристики |
Значение |
|
|
|
Датчик динамический, тип D |
Датчик ультразвуковой, тип А |
|
|
|
Параметры электрического питания: - напряжение постоянного тока от аккумулятора, В |
2,4 |
|
|
|
Время одного измерения не более, с |
2 |
|
|
|
Max число измерений для определения среднего значения твёрдости |
9 |
|
|
|
Количество запоминаемых результатов измерений в энергонезависимой памяти |
6000 |
|
|
|
Связь с компьютером |
RS232/USB |
|
|
|
Диаметр площадки для установки датчика, мм |
от 1 на плоскости, от 5 в глухом отверстии |
|
|
|
Радиус кривизны поверхности не менее, мм |
5 |
|
|
|
Толщина стенки контролируемых сосуда давления или трубопровода не менее, мм |
2 |
|
|
|
Габаритные размеры электронного блока (длина × ширина × высота), мм, не более |
160×81×41 |
|
|
|
Габаритные размеры преобразователя (длина × диаметр), мм, не более |
147×21 |
148×26 |
|
|
Масса твердомера (электронный блок с преобразователем), кг, не более |
0,4 |
|
|
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С. |
от -10 до +50 80 |
|
|
|
Средний срок службы, лет, не менее |
5 |
|
|

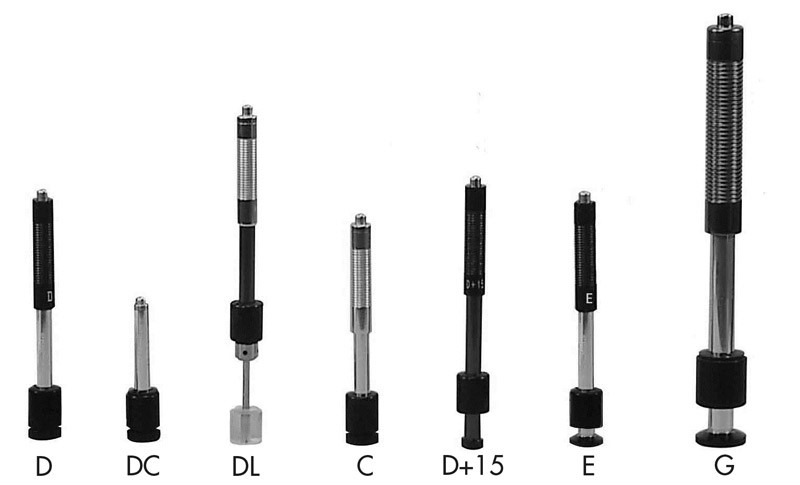

Различные типы дополнительных датчиков к твердомеру используются для контроля твёрдости в особых условиях: стеснённость пространства, высокая шероховатость поверхности и пр. Пожалуйста, подберите тип необходимого датчика и свяжитесь с нами для оформления заказа. Типы дополнительных (по заказу) ударных датчиков для твердомера динамического:
- Измерение твердости деталей сложной формы и малого веса
- Малая чувствительность к кривизне поверхности и отклонению датчика от нормали
- Оперативная коррекция показаний по одной или двум образцовым мерам
- Возможность подключения различных датчиков
- Отсутствие влияния пространственного положения датчика на точность показаний
- Интуитивно понятный интерфейс
- Режим выборочного усреднения
- Графический ЖКИ с подсветкой
- Память на 6000 результатов измерений
- Масса менее 300гр
