Ультразвуковой неразрушающий контроль

• Маленькие размеры и вес прибора и преобразователей
• Расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
• Различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
• Работа без применения контактной жидкости
• Различные режимы работы прибора: измерение, обзор, настройка
• Легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
• Автоматическая настройка основных параметров преобразователя при калибровке
• Память на 19800 измерений
• Связь с компьютером по USB-порту
• Корреляционная обработка сигналов
• Конструкция прибора по IP65

Режим Память

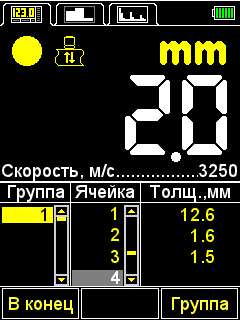

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).

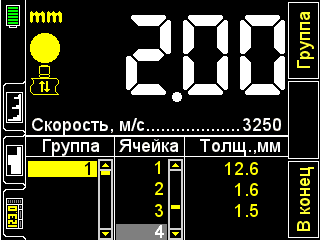

Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений.
• Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти.
• Любой результат, вызывающий сомнение, может быть перезаписан.

Режим А-Скан

Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

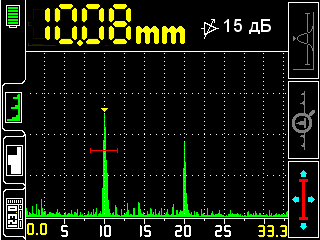

Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.

Особенности:

Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.

Выбор способа измерения:

• по первому превышению сигналом уровня строба;
• по максимуму сигнала в стробе;
• между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
• сложение всех сигналов в стробе (функция АКФ).

Просмотр выбранных участков сигнала, текущих параметров и настроек.
Сохранение изображения А-Скана вместе с цифровым результатом измерения.

Режим В-Скан

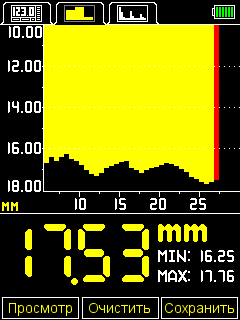

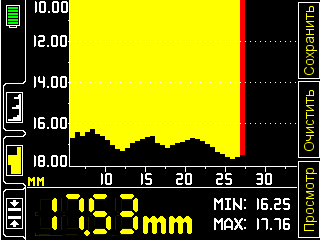

Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.

• Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм
• Отображение А-Сканов сигнала
• Встроенный литиевый аккумулятор
• Время непрерывной работы - 9 ч
• Большой, информативный, цветной TFT дисплей
• Дискретность индикации измерений 0,01 или 0,1 мм
• Автоматическое определение скорости ультразвука на объекте известной толщины
• Энергонезависимая память на 50000 измерений
• Звуковая и виброиндикация
• Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку
• Передача данных на ПК через USB кабель
• Программное обеспечение для приема данных из прибора и сохранения их на ПК

• Возможность измерения даже грубых корродированных поверхностей
• Возможность подключения разнообразных преобразователей в зависимости от материала и толщины объекта измерения
• Загрузка настроек типа подключенного преобразователя из памяти прибора
• Быстрая настройка ультразвукового толщиномера на объект, исходя из скорости ультразвука либо его толщины
• Установка задержки в призме (компенсации нуля преобразователя)
• Графический дисплей с подсветкой
• Индикатор заряда батареи
• Питание прибора от стандартных аккумуляторов типа АА, что позволяет заменить их на обычные батарейки при такой необходимости
• Возможность проводить измерение объектов толщиной до 100 см
• Доступность тонкой настройки акустического тракта для продвинутых пользователей
• Возможность отображения результата измерения в виде B-скана
• Корректировка усиления непосредственно в режиме контроля
• Предустановленные в памяти прибора значения скорости распространения ультразвука для популярных материалов
• Пыле- и влагозащищенный корпус
• Резиновые вставки по бокам прибора
• Сохранение результатов измерения в памяти прибора с возможностью выгрузки на ПК
• Специальная программа для ПК с возможностью печати протокола измерений

• До 200 часов работы на одном заряде аккумуляторов.

• Возможность измерения даже грубых корродированных поверхностей
• Возможность подключения разнообразных преобразователей в зависимости от материала и толщины объекта измерения
• Загрузка настроек типа подключенного преобразователя из памяти прибора
• Быстрая настройка ультразвукового толщиномера на объект, исходя из скорости ультразвука либо его толщины
• Установка задержки в призме (компенсации нуля преобразователя)
• Графический дисплей с подсветкой
• Индикатор заряда батареи
• Питание прибора от стандартных аккумуляторов типа АА, что позволяет заменить их на обычные батарейки при такой необходимости
• Новый ударопрочный корпус со съемным силиконовым бампером (чехлом) для тяжелых условий эксплуатации
• Возможность проводить измерение объектов толщиной до 100 см
• Доступность тонкой настройки акустического тракта для продвинутых пользователей
• Возможность отображения результата измерения в виде B-скана
• Корректировка усиления непосредственно в режиме контроля
• Сохранение результатов измерения в памяти прибора с возможностью выгрузки на ПК

• Специальная программа для ПК с возможностью печати протокола измерений
• Предустановленные в памяти прибора значения скорости распространения ультразвука для популярных материалов.

• Минимальная цена среди аналогов в России
• Измерение толщины от 0,6 до 200 мм через покрытия до 6 мм
• Режим отображения результатов в виде B-scanа
• Режим «Контроль» для разбраковки изделий с четко установленными толщинами (минимальной и максимальной)
• Автоматический режим измерения для пользователей с минимальными навыками
• 4 специализированных режима измерений
• Режим автокалибровки на стандартном образце
• Возможность использования датчика со специальной кареткой, для контроля больших площадей
• Встроенная память и специальная программа для ПК по формированию протокола измерений
• Яркий 3,5 дюймовый цветной дисплея для работы на открытом солнце
• Возможность использования датчика со специальной кареткой, для контроля больших площадей
• Энергоемкий Li-ion аккумулятор
• Ударопрочный  алюминиевый корпус

СОП в виде плоскодонных отражателей ("Утюг") предназначен для настройки чувствительности дефектоскопа и определения эквивалентных размеров дефектов при работе с прямыми и наклонными преобразователями. При работе с прямыми преобразователями образцы имеют вид цилиндров, ступенчатых блоков или параллелепипедов требуемой высоты. Со стороны противоположной рабочей поверхности (с донной), изготавливается плоскодонное отверстие с заданными известными параметрами.

При контроле плоских изделий наклонными преобразователями образцы выполняются в виде призм или параллелепипедов со скошенными торцами. Со сторон, перпендикулярно углу ввода ультразвуковых колебаний, на различной глубине изготавливаются плоскодонные отверстия.

Размеры (диаметры) отражателей устанавливаются нормативно-технической документацией.

Плоскодонные отражатели в СОП изготавливают на фрезерных и координатно-расточных станках повышенной или высокой точности.

• регулировка усиления приемного тракта
• автоматическая калибровка «нуля»
• индикация недопустимого утонения
• большой яркий дисплей
• простота в эксплуатации
• прочный алюминиевый корпус для тяжелых условий эксплуатации

• память на 10 настроек;
• измерение толщины полимерных, композиционных материалов и льда;
• модификация для подводных работ ;
• 5 режимов измерений: обычный, дифференциальный (измерение отклонений от заданного размера), сканирование ("захват" и индикация минимального значения толщины при движении преобразователя по поверхности), нониус, разбраковка по толщине) ;
• работа с высокотемпературными преобразователем до 300 °С;
• работа с совмещённым преобразователем;
• регулировка чувствительности ;
• сигнализация допустимого утонения объекта контроля;
• яркий контрастный дисплей ;
• встроенная память и выход на персональный компьютер (порт USB);
• прочный алюминиевый корпус для тяжёлых условий эксплуатации;
• возможность заряда аккумуляторной батареи через порт USB компьютера;

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий. Все образцы изготавливаются в соответстии с ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые". По следующим нормативным документам:

• РД 34.17.302-97(ОП-501 ЦД-97) "Котлы паровые и водогрейные.Трубопроводы пара и горячей воды,сосуды.Сварные соединения. Контроль качества.Ультразвуковой контроль.Основные положения."
• РД РОСЭК-001-96 "Машины грузоподъемные.Конструкции металлические.Контроль ультразвуковой.Основные положения."
• СТО 00220256-005-2005 "Швы стыковых,угловых и тавровых сварных соединений сосудов и аппаратов,работающих под давлением. Методика ультразвукового контроля."
• СНиП 3.03.01-87 "Несущие и ограждающие конструкции."
• ВСН 012-88 "Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1."
• ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов."
• КТН 046-1-05 "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов."
• СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов."
• РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования." и другим стандартам.

• Возможность использования практически любых прямых раздельно-совмещённых преобразователей для толщиномеров без дополнительной настройки прибора;
• Встроенный образец толщины, удобная калибровка прибора на образцах с известной толщиной, возможность измерения скорости ультразвука в образцах;
• Дружественный интерфейс, встроенное меню выбора режимов, малый вес и габариты; Экономичность – работа на одном комплекте батарей – около 1 года при использовании режимов работы без подсветки;
• Индикатор остаточного ресурса батареи, автоматическое отключение;
• Высококонтрастный специализированный жидкокристаллический индикатор с подсветкой, обеспечивающий возможность работы в условиях плохой освещённости;
• Широкий диапазон рабочих температур – от минус 30°С до +70°С;
• Запоминание 1000 результатов измерений в памяти прибора (файловая система – 10 файлов по 100 результатов) с возможностью их просмотра на индикаторе прибора, вывода на компьютер через высокоскоростной порт USB или через RS232, распечатки на принтере в виде специального протокола и сохранения в виде файла;
• Автоматическое сохранение последней настройки на преобразователь после выключения и последующего включения прибора;
• Дискретность измерений 0,1 или 0,01 мм;
• Режим фиксации минимума толщины;
• Программная регулировка коэффициента усиления измерительного тракта и уровня отсечки в широких пределах – для настройки разных преобразователей;
• Отключаемый цифровой фильтр, обеспечивающий точность и стабильность измерений;
• Возможность восстановления установок по умолчанию;
• Русский или английский язык меню.
