Ультразвуковой неразрушающий контроль

• Высокая точность измерений
• Высокая производительность
• Управление в процессе контроля с помощью педали
• Настройка параметров и работа с результатами контроля на ПК
• Сохранение настроек и результатов контроля
• Отображение сигнала в виде А-скана
• Адаптация характеристик по техническим требованиям заказчика

В системе АСНК-ВАЛ используется новейший ультразвуковой промышленный дефектоскоп УМД-100, с предварительным усилителем. В реальном времени дефектоскоп отображает на экране ПК принятый ультразвуковой сигнал, а по команде от ПК, производит запись результата контроля с заданным шагом, синхронно с движением сканера по оси X, Y, Z или вращением вала – оси W.

• Частотный диапазон усилителя: 0,6-25 МГц
• Амплитуда импульса возбуждения: 200В
• Число периодов импульсов возбуждения:1-8
• Регулировка длительности импульса:10-500нс
• Дискретность установки зон контроля: 10нс

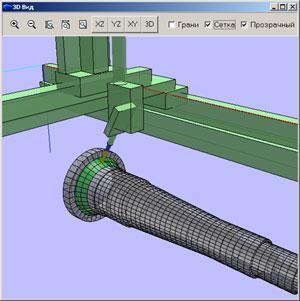

Автоматизированная система работает под управлением программы AsnkView, позволяющей: создавать или использовать ранее созданную модель вала, производить настройку УЗ канала дефектоскопа УМД-100, отображать 3D модель вала в процессе контроля в твердотельном и полупрозрачном виде с координатной сеткой и без нее, строить осевое сечение модели вала для получения чертежа, отображать УЗ сигналы в виде А, В и С-сканов, полностью документировать процесс контроля и вести базы данных результатов.
Система управления процессом контроля позволяет наблюдать и корректировать работу установки как с рабочего места оператора, так и с удаленного компьютера (например из лаборатории НК)

• Индикатор акустического контакта
• Надежность, удобство в работе
• Высокая точность
• Режим автоматического отключения
• Запоминание калибровки преобразователя
• Порт USB для связи с ПК
• 100 часов непрерывной работы
• Малые габариты и масса

• Позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади
• B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров
• Также прибор можно использовать с классическими датчиками

• Различные режимы измерений, включая линейную развертку, сканирование области, запись данных, измерение прочности на сжатие и модуля упругости
• Автоматический расчет поверхностной скорости в соответствии со стандартами
• Тот же прибор может использоваться с эхо-импульсными преобразователями

• Автоматическая подстройка модулирующего напряжения передатчика и усиления приемника для точного и стабильного измерения
• Открытый интерфейс, совместимый с LabView
• Pundit Lab+ не требует внешнего усилителя при использовании экспоненциальных преобразователей

• Томография в реальном времени
• Искусственный интеллект (AI) оказывает помощь пользователю в работе и позиционировании
• Повышенная производительность

• Мобильность (масса не более 15 кг)
• Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
• Релейный выход. Возможность для подключения к существующей транспортной системе
• Возможность интеграции в стандартную 19 дюймовую приборную стойку
• Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц (!)
• Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
• Частотный диапазон канала - от 0,5 МГц до 25 МГц
• Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
• Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК (!)
• Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
• Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.

• Постоянно отображает/пересчитывает среднее значение, стандартное отклонение, и число измерений
• USB-порт для быстрого и простого подключения к компьютеру и зарядки прибора. USB кабель в комплекте
• PosiSoft 3.0 программное обеспечение для ПК или Mac компьютера
• PosiSoft USB-накопитель. Использование вашего PosiTector в качестве флэш-накопителя для просмотра и печати графиков, показаний. Может быть использован при помощи обычных веб-браузеров
• PosiSoft.net (ранее PosiTector.net) Облако-приложение предлагает централизованное управление данными вашего PosiTector
• PosiSoft Mobile Мобильное приложение используется во всех приборах серии PosiTector Advanced
• НОВОЕ. Возможность сохранить в архив 100 изображений экрана;
• НОВОЕ. На 30% увеличено срок работы от одного комплекта батарей (по сравнению с прошлой версией)
• Штамп времени для каждого измерения
• Выбор языка прибора: английский, испанский, французский, немецкий, португальский, китайский, японский, норвежский, РУССКИЙ, чешский и итальянский
• Обновления программного обеспечения через интернет

Особенности защиты

• Ультразвуковой толщиномер покрыйти PosiTector 200 был разработан для использования в промышленных условиях
• Для защиты дисплея используется ударопрочноый запатентованный материал  Lexan
• НОВОЕ. Эргономичный дизайн с амортизирующими ребрами жесткости;

• В комплекте с прибором поставляется амортизирующий резиновый чехол-кобура

• Постоянно отображает/пересчитывает среднее значение, стандартное отклонение, и число измерений
• USB-порт для быстрого и простого подключения к компьютеру и зарядки прибора. USB кабель в комплекте
• PosiSoft 3.0 программное обеспечение для ПК или Mac компьютера
• PosiSoft USB-накопитель. Использование вашего PosiTector в качестве флэш-накопителя для просмотра и печати графиков, показаний. Может быть использован при помощи обычных веб-браузеров
• PosiSoft.net (ранее PosiTector.net) Облако-приложение предлагает централизованное управление данными вашего PosiTector
• PosiSoft Mobile Мобильное приложение используется во всех приборах серии PosiTector Advanced
• Скриншоты - запись изображения экрана для дальнейшего анализа
• Штамп времени для каждого измерения
• Выбор языка прибора: английский, испанский, французский, немецкий, португальский, китайский, японский, норвежский, РУССКИЙ, чешский и итальянский
• Обновления программного обеспечения через интернет


  Особенности защиты

• Ультразвуковой толщиномер покрыйти PosiTector 200 был разработан для использования в промышленных условиях
• Для защиты дисплея используется ударопрочноый запатентованный материал  Lexan®
• В комплекте с прибором поставляется амортизирующий резиновый чехол-кобура

• в устройстве реализована возможность подсоединения ФР
• аппарат имеет более 30ти цифровых фильтров
• аппарат полностью отвечает стандарту IP67, пригоден для работы в трудных условиях
• в аппарат вмонтирован цифровой приемник с высоким динамическим диапазоном
• в функционал добавлены опции визуализации для простоты чтения A-scana
• имеет вмонтированные АРД-диаграммы
• широкоформатный хорошо читаемый VGA-дисплей прекрасно отображает все функциональные позиции и параметры
• улучшенная эргономика
• устойчив к вибрациям
• диапазон рабочих тем­ператур прибора от –10°C до 50°С
• все датчики устройства оснащены разъемом типа OmniScan и поставляются с кабелем 2,5м

Прочный. Портативный. Создан для работы в самых сложных условиях.

Серия дефектоскопов EPOCH 1000 соответствует стандарту IP66. Приборы успешно прошли испытания на устойчивость к вибрациям и ударам, а также на безопасную эксплуатацию во взрывоопасной атмосфере и стабильную работу при самых разных температурах. Можно с уверенностью сказать, что они созданы для работы в неблагоприятных условиях. Некоторые другие основные характеристики дефектоскопов серии EPOCH 1000:

• Большой цветной трансфлективный дисплей VGA (640 х 480) с прекрасной видимостью изображения при недостаточном освещении или при ярком солнечном свете.
• Ручка из прочной резины.
• Встроенные крепления для нагрудного ремня.
• Передняя и задняя подставки для настольного применения или лучшей видимости экрана в наклонном положении.
• Порты USB-хост и USB-клиент для связи с компьютером, принтером и другими внешними устройствами.
• Выход VGA для подсоединения прибора к проектору, обучения или для удалённой работы с прибором.
• Программируемые аналоговые выходы, выходы сигнализации, порт RS-232.
• Стандартная внутренняя перезаряжаемая литий-ионная батарея.
• Встроенная функция составления отчёта

Приборы серии EPOCH 1000 оборудованы встроенными фун-кциями переноса файлов и баз данных, получения изображения и создания основных отчётов. Эти характеристики дают многочисленные возможности доступа к ранее сохранённым данным, помимо "живых" изображений.

Два типа носителя данных, карты памяти Compact Flash (CF) или USB, могут использоваться для экспортирования изображений и отчётов. Карта памяти (CF) поступает вместе с каждым прибором серии EPOCH 1000.

Регистратор данных прибора

Усовершенствованный регистратор данных рассчитан на лёгкий сбор данных для создания отчётов, информации об измерениях и калибровке. Среди характеристик регистратора данных - специальные файлы калибровки с возможностью быстрого вызова для ускорения настройки, а также файлы контроля либо с полным набором данных, либо с основными изображениями и измерениями для обеспечения быстрого создания отчётов. Также имеются усовершенствованные типы файлов для целого ряда типов контроля коррозии.

Передачи файлов и баз данных

Можно создать резервную копию полной базы данных прибора на карте памяти USB и восстановить эту базу данных на любом приборе серии EPOCH 1000. Отдельные файлы можно копировать на карту памяти USB для переноса с одного прибора на другой.

Ввод изображений

Экранные снимки находящегося в работе прибора можно делать и экспортировать, используя съёмный носитель данных (карта памяти CF или USB). Имеется возможность создания определённых типов файлов, позволяющих с лёгкостью экспортировать сохранённое изображение файла для использования в отчёте любого типа.

Возможности создания отчётов

 Усовершенствованные возможности создания отчётов в приборах серии EPOCH 1000 обеспечивают динамический выход информации в целом ряде форматов. Отчёты по сохраненным данным можно создавать на приборе и посылать на избранный носитель данных (CF или USB) в формате HTML. Имеются два варианта отчёта в зависимости от того, какие данные необходимо включить в отчет. Индивидуальный логотип можно импортировать и использовать вместо стандартного фирменного знака Olympus в заголовке отчёта.

Управление данными и создание отчётов на компьютере

Программное обеспечение GageView Pro

Приборы серии EPOCH 1000 полностью совместимы со стандартным портативным интерфейсным ПО GageView Pro компании Olympus. Интерфейсная программа GageView Pro может использоваться для загрузки сохранённых данных с целью просмотра, экспорта и резервного копирования, а также для создания отчётов, содержащих параметры настройки, данные измерений и форму волны. Резервные копии файлов базы данных можно просматривать непосредственно в GageView Pro с помощью карты памяти USB, не нуждаясь в подсоединении прибора серии EPOCH 1000 к компьютеру. Эта функция позволяет создавать резервные копии, просматривать данные и создавать отчёты, не убирая прибор с места текущей работы. Интерфейсное ПО GageView Pro позволяет также производить обновление встроенного ПО дефектоскопов.

Характеристики

• Загрузка сохранённых данных контроля и файлов настройки.
• Просмотр данных по настройкам и измерениям на компьютере.
• Экспорт данных контроля и калибровки в стандартные офисные программы.
• Создание резервных данных калибровки и контроля
• Обновление встроенного ПО.
• Создание отчётов с параметрами настройки, измерениями и формами сигнала.
• Доступ к сохранённым данным через резервные файлы базы данных прибора.
