В системе АСНК-ВАЛ используется новейший ультразвуковой промышленный дефектоскоп УМД-100, с предварительным усилителем. В реальном времени дефектоскоп отображает на экране ПК принятый ультразвуковой сигнал, а по команде от ПК, производит запись результата контроля с заданным шагом, синхронно с движением сканера по оси X, Y, Z или вращением вала – оси W.
- Частотный диапазон усилителя: 0,6-25 МГц
- Амплитуда импульса возбуждения: 200В
- Число периодов импульсов возбуждения:1-8
- Регулировка длительности импульса:10-500нс
- Дискретность установки зон контроля: 10нс

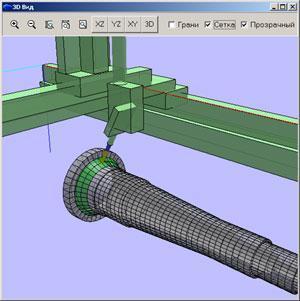

Автоматизированная система работает под управлением программы AsnkView, позволяющей: создавать или использовать ранее созданную модель вала, производить настройку УЗ канала дефектоскопа УМД-100, отображать 3D модель вала в процессе контроля в твердотельном и полупрозрачном виде с координатной сеткой и без нее, строить осевое сечение модели вала для получения чертежа, отображать УЗ сигналы в виде А, В и С-сканов, полностью документировать процесс контроля и вести базы данных результатов.
Система управления процессом контроля позволяет наблюдать и корректировать работу установки как с рабочего места оператора, так и с удаленного компьютера (например из лаборатории НК)
.jpg "арго-3 аппарат рентгеновский самоходный аппарат (кроулер)")
- Более низкий центр тяжести.
- Легкая сборка/разборка.
- Раздельное питание шасси и рентген аппарата.
- Более мощный бесколлекторный двигатель, что влечет за собой снижения потребляемой мощности в соотношении с пройденной дистанцией пути.
- Наличие акселерометра, интеллектуального контроллера приводов, управляемого крутящего момента приводов.
- Функция аварийного отключения привода и разблокировки колес шасси.
- Микропроцессорная магнитная система управления.
- Внутренний обогрев аккумуляторов для снижения энергозатрат при минусовых температурах.
- Возможность работы с рентгеновскими аппаратами постоянного потенциала.
|
Особенности продукта |
• - Стандарт |
||
|
|
Модель B |
Модель S |
Модель T |
|
Скорость измерений; более 60 измерений в минуту |
• |
• |
• |
|
Повторяемые и воспроизводимые результаты измерений |
• |
• |
• |
|
Простая структура меню, |
• |
• |
• |
|
Ударопрочная, брызго и пылезащищенная конструкция - защита по стандарту IP 64 |
• |
• |
• |
|
Яркий цветной экран с постоянной подсветкой |
• |
• |
• |
|
Стойкий к царапинам и растворителям ЖК дисплей, диагональ 6 см. |
• |
• |
• |
|
Большие клавиши с положительной обратной связью |
• |
• |
• |
|
Питание от USB порта, при подключении к ПК |
• |
• |
• |
|
Тестовый сертификат производителя |
• |
• |
• |
|
Автоматический поворот изображения на дисплее: |
• |
• |
• |
|
Датчик света, |
• |
• |
• |
|
Выход из спящего режима при прикосновении |
• |
• |
• |
|
Режим вспомогательного освещения |
• |
• |
• |
|
Обновление прошивки прибора¹, |
• |
• |
• |
|
Передача данных |
• |
• |
• |
|
Через интерфейс USB в ПК |
• |
• |
• |
|
Через интерфейс Bluetooth® в ПК, мобильный телефон или планшет на базе Android™ или iOS |
- |
• |
• |
|
Экранная статистика |
• |
• |
• |
|
Количество измерений: η |
• |
• |
• |
|
Среднее значение: x |
• |
• |
• |
|
Стандартное отклонение: σ, |
• |
• |
• |
|
Наибольшее значение: hi |
• |
• |
• |
|
Наименьшее значение: lo |
• |
• |
• |
|
Коэффициент вариации: COV |
• |
• |
• |
|
Значение индекса Elcometer; EIV |
• |
• |
• |
|
Номинальная толщина сухой пленки; НТСП |
- |
• |
• |
|
Стандарт IMO PSPC; %>НТСП, %>90 |
- |
• |
• |
|
Верхний и нижний пределы измерения; |
- |
• |
• |
|
Значение показания, превышающее верхний предел; |
- |
• |
• |
|
Значение показания менее нижнего предела |
- |
• |
• |
|
График тренда "живых" результатов измерений, |
- |
• |
• |
|
Программное обеспечение ElcoMaster™ 2.0 и кабель USB |
опция |
• |
• |
|
Будильник; ежедневный (е), с интервалом (и) |
- |
е |
и |
|
Заменяемая защитная пленка дисплея |
опция |
• |
• |
|
Защитный чехол |
• |
• |
• |
|
Пластиковый чемодан для перевозки |
опция |
опция |
• |
|
Модели со встроенным датчиком; |
• |
• |
• |
|
Типы датчиков; |
F, N, FNF |
F, N, FNF |
F, N, FNF |
|
Диапазон измерения для моделей со встроенным |
0-13 мм |
0-1500 мкм |
0-1500 мкм |
|
Модели с выносными датчиками; с автоматическим распознаванием датчика |
• |
• |
• |
|
Типы датчиков; |
F, N, FNF |
F, N, FNF |
F, N, FNF |
|
Диапазон измерения для моделей с выносными |
0 - 31 мм |
0 - 31 мм |
0 - 31 мм |
|
Экранные инструкции по калибровке, |
• |
• |
• |
|
Различные методы калибровки |
• |
• |
• |
|
Заводская; |
• |
• |
• |
|
- По 2 точкам; для гладких и шероховатых поверхностей |
• |
• |
• |
|
- По 1 точке; калибровка нуля |
• |
• |
• |
|
- Смещение нуля (имеется патент); |
- |
• |
• |
|
Предустановленные методы калибровки и измерения |
- |
• |
• |
|
- ISO, SSPC PA2, Шведский, Австралийский |
- |
• |
• |
|
- Автоматическая калибровка; для быстрой калибровки |
- |
• |
• |
|
Тип памяти калибровок; |
П |
ПГ |
ПГ |
|
Количество групп, |
- |
1 |
2500 |
|
Память для калибровок; |
- |
- |
• |
|
Предупреждение о выходе за пределы калибровки |
- |
- |
• |
|
Блокировка калибровки ; с опциональным PIN кодом |
• |
• |
• |
|
Удаление последнего показания |
• |
• |
• |
|
Память прибора; |
Последние 5 |
1500 |
150000 |
|
Индивидуальные калибровки групп |
- |
• |
• |
|
Пределы измерений; |
- |
• |
• |
|
Установка пределов измерения |
- |
П |
Г |
|
Сохранение даты и времени измерения |
- |
• |
• |
|
Тип групп памяти: |
- |
• |
• |
|
Просмотр результатов в группах памяти в виде графиков |
- |
- |
• |
|
Просмотр, очистка и удаление групп памяти |
- |
• |
• |
|
Копирование групп и данных калибровки |
- |
- |
• |
|
Буквенно-цифровое именование названий групп |
- |
- |
• |
|
Режимы Сканирования и Автоповтора при подключении сканирующих датчиков Ultra/Scan |
- |
- |
• |
|
Режим фиксированного размера групп, связь между группами |
- |
- |
• |
- русифицированное меню
- имеет возможность перехода от обычного к расширенному меню и наоборот
- экранные подсказки по калибровке прибора на более, чем на двадцати языках, включая русский
- имеется яркая подсветка дисплея
- в приборе реализована функция выгрузки данных на ПК посредством кабеля и ИК-порта
- имеется программное обеспечение для ПК
- оснащен достаточным объемом встроенной памяти
- устанавливает верхний и нижний пределы замеров
- прибор отображает дату и время на всех распечатываемых материалах
- Индикатор акустического контакта
- Надежность, удобство в работе
- Высокая точность
- Режим автоматического отключения
- Запоминание калибровки преобразователя
- Порт USB для связи с ПК
- 100 часов непрерывной работы
- Малые габариты и масса
вариант поставки универсального твердомера NOVOTEST Т-УД2 с одним ультразвуковым датчиком. Твердомер применяет ультразвуковой метод измерения твердости (контактно-импендансный или UCI) стандартизованный согласно ASTM A 1038, что позволяет, в отличие от динамического, работать и с объектами небольшого размера, изделиями с тонкой стенкой, сложной формы, контролировать твердость поверхностных упрочненных слоев. Варианты датчиков с различной нагрузкой дают возможность проводить измерения с практически незаметным отпечатком на поверхности либо же контролировать твердость изделий с плохо подготовленной поверхностью.
- Простое, интуитивно понятное меню
- Легко читаемый дисплей - изображение остается четким как при ярком свете, так и в условиях недостаточной освещенности
- Измерения сопоставимы с тестером твердости Баркола 934-1
- Настраиваемое пользователем время измерения с обратным отсчетом на экране
- Легкое портативное устройство может использоваться в любой пространственной ориентации
- Жёсткий защитный чехол
- Набор программного обеспечения PosiSoft для просмотра и представления данных в отчётах
- Сменный индентор с инструментом для замены (входит в комплект поставки)
|
Диапазон измерений |
20 - 100 НВа |
|
Разрешение |
0,1 НВа |
|
Точность |
±2 НВа |
