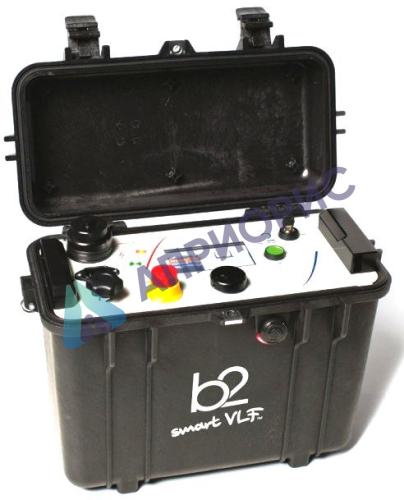

Поверка высоковольтной установки измерительной HVA

Характеристики

Межповерочный интервал

—

2 года

Госреестр

—

70067-17

Особенности

—

Поверка осуществляется по документу МП 206.1-305-2017 «Установки измерительные высоковольтные серии HVA. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2017 г.

Основные средства поверки: делители напряжения ДН-100э, ДН-200э (регистрационный номер в Федеральном информационном фонде № 54883-13); вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12); вольтметр универсальный цифровой GDM-78255A (регистрационный номер в Федеральном информационном фонде № 38428-08); осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установкам измерительным высоковольтным серии HVA

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Установки измерительные высоковольтные серии HVA (далее — установки) предназначены для:

воспроизведения высокого напряжения специальной формы инфранизкой частоты;
воспроизведения высокого напряжения постоянного тока;
измерений тангенса угла диэлектрических потерь (модификации с индексом TD);
измерений характеристик частичных разрядов (модификации с индексом PD).

Установки выпускаются в следующих модификациях: HVA28, HVA30, HVA30-5, HVA30-7, HVA34, HVA34-1, HVA40-5, HVA45, HVA54-3, HVA54/80, HVA60, HVA65, HVA68-2, HVA90, HVA94, HVA120, HVA200.

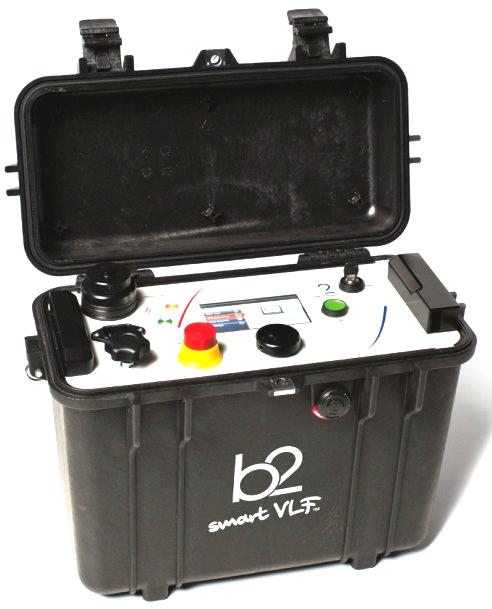

Поверка высоковольтной установки измерительной HVA

Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи. На выходе установок может быть установлено симметричное высоковольтное синусоидальное напряжение, напряжение прямоугольной формы или напряжение постоянного тока обеих полярностей.

Для расширения диапазона нагрузки частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Частота напряжения определяется частотой коммутации. При отсутствии коммутации на выходе установок устанавливается напряжение постоянного тока. Основная область применения установок: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Установки предназначены для работы в полевых условиях.

Установки идентичны по принципу действия и отличаются значением выходного испытательного напряжения, емкостью нагрузки, габаритными размерами, массой. Цифры в номере модели соответствуют максимальному значению выходного напряжения в киловольтах.

В комбинации с опциональными измерителями тангенса угла диэлектрических потерь серии TD (TD30, TD60, TD90, TD94, TD120, TD200 — рег. № 51891-12) и измерителями частичных разрядов серии PD (PD30, PD60, PD90, PD94, PD120, PD200 — рег. № 52534-13) установки образуют систему, позволяющую измерять тангенс угла диэлектрических потерь и характеристики частичных разрядов в изоляции. В этом случае к обозначению модификаций установок добавляются индексы TD и/или PD.

В зависимости от величины выходного напряжения установок, измерители тангенса угла диэлектрических потерь серии TD могут иметь исполнения как в виде внешнего, так и в виде встроенного в установку модуля. Установки могут работать как в ручном, так и в автоматическом режимах работы.

Процесс формирования выходного напряжения, ход испытаний и вывод информации на дисплей полностью автоматизирован и производится встроенным микропроцессором. Управление установками осуществляется оператором с помощью графического дисплея через многоязыковый интерфейс на основе меню. Установки обладают функцией таймера с автоматическим отключением прибора, часами и календарем. Результаты измерений сохраняются во встроенной памяти, а также могут быть переданы в персональный компьютер через интерфейсы связи USB, RS-232 и Bluetooth.

В основе конструкции установок лежит «сухая» высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов. Основные узлы установок: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, блок управления, коммутатор, схема интерфейсов, графический ЖК-дисплей, блок питания.

Установки выполнены в пластиковых или металлических корпусах. На верхней панели расположены органы управления и индикации, закрывающиеся откидывающейся крышкой. На боковых панелях — высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски. У модификации HVA200 органы управления и индикации находятся в специальном выносном блоке управления.

Межповерочный интервал
Госреестр
Особенности

Знак поверки наносится на лицевую панель корпуса прибора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к установкам измерительным высоковольтным серии HVA

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Описание типа СИ

1 Мб

Методика поверки МП 206.1-305-2017

6,9 Мб
