Поверка вольтметра универсального В7-78/1, В7-78/2, В7-78/3
Поверка осуществляется по документам МП 06/006/1-12 «Вольтметры универсальные В7-78/1. Методика поверки» и МП 06/006/2-12 «Вольтметры универсальные В7-78/2, В7-78/3. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 27 сентября 2012 г. Основные средства поверки:
- калибратор многофункциональный 5720А с усилителем 5725А
- U_=(0-1100) В, погрешность Дц±=(7,5-10-6 Uk+0,4 мкВ) — (6,5 10-6 Uk+400 мкВ);
- I_=(0-11) А, погрешность Ai=±(3510-6 Ik+7 нА) — (360 10-6 Ik+480 мкА);
- U~=(0-220) В в диапазоне f от 10 Гц до 300 кГц, погрешность AU~=±(240-10-6 Uk+4 мкВ) — (900-10-6 Uk+16 мВ), U~=(220-1100) В f =40 Гц, погрешность Дц=±(90- 10-6 Uk+4 мВ), U~=(220-750) В в диапазоне f от 30 кГц до 100 кГц, погрешность AU~=±(600-10-6 Uk + 11 мВ) — (2300-10-6 Uk + 45 мВ);
- I~=(0-2,2) А в диапазоне f от 20 Гц до 5 кГц, погрешность Д1~=±(160 10-6 Ik+3,5 мкА) — (450 10-6 Ik+ 80 мкА), I~=(2,2-11) А в диапазоне f от 40 Гц до 5 кГц, погрешность Дь=±(460-10-6 Ik+170 мкА) — (950 10-6 Ik+380 мкА);
- калибратор универсальный 5520А
- R=(0-110) МОм, погрешность Ar=±(0,00004 Rk+ 0,00009 Япр) — (0,0005 Rk+0,000027 Япр); F от 0,1 Гц до 300 кГц, погрешность ДР=±2,510-6 Fk;
- С=(0,19 10-3-109,999) мкФ, погрешность Дc=±(0,005•Сk+0,025•Спр) — (0,0045 Ck+0,0009-Спр).
Сведения о методах измерений
Методики (методы) измерений приведены в руководствах по эксплуатации вольтметров.
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-78/1, В7-78/2, В7-78/3
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 1016 — 30 А.
- ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10″ — 2^ 10 Гц.
- МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 — 25 А в диапазоне частот 20 — 1 • 106 Гц.
- Техническая документация фирмы изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения напряжения и силы постоянного и переменного токов, частоты переменного тока, электрического сопротивления постоянному току, а также электрической емкости (только В7-78/2 и В7-78/3).
Поверка вольтметра универсального В7-78/1, В7-78/2, В7-78/3
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов под управлением микроконтроллера.

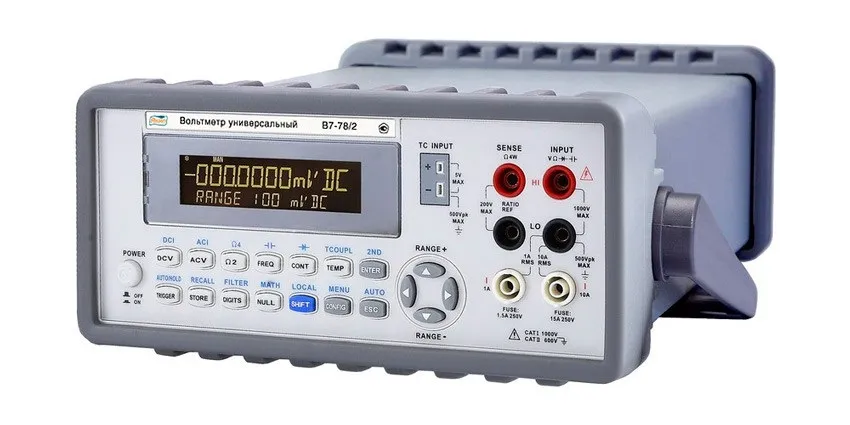

Вольтметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены жидкокристаллический дисплей, кнопки управления, измерительные гнёзда, кнопка включения. На задней панели расположены гнездо для подключения сетевого шнура питания, сетевой предохранитель, разъемы интерфейсов связи USB и GPIB/RS-232, гнездо выхода уровня ТТЛ при завершении измерений, гнездо входа уровня ТТЛ для внешнего запуска измерений, для модели В7-78/1 так же имеются измерительные гнёзда (идентичные гнёздам на передней панели) и слот для подключения 10-канального сканера. Конструкция приборов рассчитана на их эксплуатацию в лабораторных и цеховых условиях.
Вольтметры имеют следующие дополнительные функции:
- проверка диодов;
- прозвонка электрической цепи;
- математическая обработка результатов измерений;
- сохранение, чтение информации о результатах измерений;
- выдача результатов измерений и управление через интерфейс USB;
- контроль температуры с помощью внешних термопар типа E, J, K, N, R, S, Т для В7-78/1 и типа E, J, K, N, R, S, B, T для В7-78/2 и термопреобразователей сопротивления типа Pt100;
- 10-канальный сканер входных сигналов (для В7-78/1).
Программное обеспечение (ПО) вольтметров, установленное на микроконтроллерах, является метрологически значимым и предназначено для управления режимами работы, преобразования выходного кода аналого-цифрового преобразователя в значения измеряемой величины и выдачи их на индикатор и интерфейс обмена USB.
Запись и контроль ПО на микроконтроллеры выполняется у изготовителя с использованием специальных аппаратных средств. Контроль целостности ПО выполняется при программировании микроконтроллеров и периодически при их эксплуатации (включении питания).
Параметры | В7-78/1 | В7-78/2 В7-78/3 |
Индикатор | 4,5; 5,5; 6,5 разрядов | |
Питание | 100/120/220/240 В ±10 %; | 100/120/220/240 В ±10 %; |
(45-440) Гц | 50/60 Гц ±10 % | |
Потребляемая мощность, ВА | не более 25 | |
Нормальные условия эксплуатации:
— температура, °С |
от 18 до 28 | |
— влажность, % | до 80 | |
Рабочие условия эксплуатации:
— температура, °С |
от 10 до 35 | |
— влажность, % | до 80 | |
Условия хранения: — температура, °С | от минус 10 до 40 | |
— влажность, % | до 90 | |
Г абаритные размеры, мм (длина, ширина, высота) | 380x260x110 | |
Масса, кг | 4,3 | 2,7 |
Поверка осуществляется по документам МП 06/006/1-12 «Вольтметры универсальные В7-78/1. Методика поверки» и МП 06/006/2-12 «Вольтметры универсальные В7-78/2, В7-78/3. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 27 сентября 2012 г. Основные средства поверки:
- калибратор многофункциональный 5720А с усилителем 5725А
- U_=(0-1100) В, погрешность Дц±=(7,5-10-6 Uk+0,4 мкВ) — (6,5 10-6 Uk+400 мкВ);
- I_=(0-11) А, погрешность Ai=±(3510-6 Ik+7 нА) — (360 10-6 Ik+480 мкА);
- U~=(0-220) В в диапазоне f от 10 Гц до 300 кГц, погрешность AU~=±(240-10-6 Uk+4 мкВ) — (900-10-6 Uk+16 мВ), U~=(220-1100) В f =40 Гц, погрешность Дц=±(90- 10-6 Uk+4 мВ), U~=(220-750) В в диапазоне f от 30 кГц до 100 кГц, погрешность AU~=±(600-10-6 Uk + 11 мВ) — (2300-10-6 Uk + 45 мВ);
- I~=(0-2,2) А в диапазоне f от 20 Гц до 5 кГц, погрешность Д1~=±(160 10-6 Ik+3,5 мкА) — (450 10-6 Ik+ 80 мкА), I~=(2,2-11) А в диапазоне f от 40 Гц до 5 кГц, погрешность Дь=±(460-10-6 Ik+170 мкА) — (950 10-6 Ik+380 мкА);
- калибратор универсальный 5520А
- R=(0-110) МОм, погрешность Ar=±(0,00004 Rk+ 0,00009 Япр) — (0,0005 Rk+0,000027 Япр); F от 0,1 Гц до 300 кГц, погрешность ДР=±2,510-6 Fk;
- С=(0,19 10-3-109,999) мкФ, погрешность Дc=±(0,005•Сk+0,025•Спр) — (0,0045 Ck+0,0009-Спр).
Сведения о методах измерений
Методики (методы) измерений приведены в руководствах по эксплуатации вольтметров.
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-78/1, В7-78/2, В7-78/3
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 1016 — 30 А.
- ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- ГОСТ Р 8.648-08 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10″ — 2^ 10 Гц.
- МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 — 25 А в диапазоне частот 20 — 1 • 106 Гц.
- Техническая документация фирмы изготовителя.
