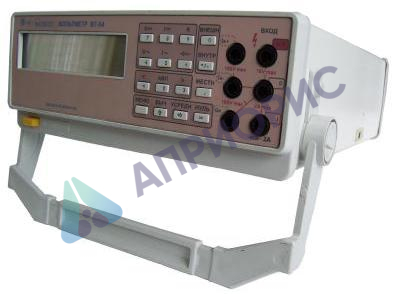

Поверка вольтметра универсального В7-54/2, В7-54/3
Измерение напряжения постоянного тока:
- формат индикации 5 1/2 ; 6 1/2 разряда;
- диапазон измерений от 100 мВ до 1000 В;
- пределы измерения 0,2; 2; 20; 200; 1000 В;
- пределы допускаемой основной погрешности приведены в таблице 1 для 5 1/2 разряда индикации и в таблице 2 для 6 1/2 разряда индикации, где U — значение измеряемого напряжения.
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,002 % от U + 3 мкВ) |
| 2 | ±(0,0015 % от U + 20 мкВ) | |
| 20 | ±(0,0015 % от U + 200 мкВ) | |
| 200 | ±(0,002 % от U + 5 мкВ) | |
| 1000 | ±(0,0025 % от U + 20 мкВ) | |
| 12 мес | 0,2 | ±(0,004 % от U + 4 мкВ) |
| 2 | ±(0,004 % от U + 20 мкВ) | |
| 20 | ±(0,003 % от U + 200 мкВ) | |
| 200 | ±(0,005 % от U + 2 мВ) | |
| 1000 | ±(0,005 % от U + 20 мВ) | |
| 24 мес | 0,2 | ±(0,006 % от U + 4 мкВ) |
| 2 | ±(0,006 % от U + 20 мкВ) | |
| 20 | ±(0,005 % от U + 200 мкВ) | |
| 200 | ±(0,007 % от U + 2 мВ) | |
| 1000 | ±(0,007 % от U + 20 мВ) |
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,002 % от U + 1,1 мкВ) |
| 2 | ±(0,0015 % от U + 5 мкВ) | |
| 20 | ±(0,0015 % от U + 50 мкВ) | |
| 200 | ±(0,002 % от U + 0,5 мВ) | |
| 1000 | ±(0,0025 % от U + 5 мВ) | |
| 12 мес | 0,2 | ±(0,004 % от U + 1,2 мкВ) |
| 2 | ±(0,004 % от U + 5 мкВ) | |
| 20 | ±(0,003 % от U + 50 мкВ) | |
| 200 | ±(0,005 % от U + 0,5 мкВ) | |
| 1000 | ±(0,005 % от U + 5 мкВ) | |
| 24 мес | 0,2 | ±(0,006 % от U + 1,2 мкВ) |
| 2 | ±(0,006 % от U + 5 мкВ) | |
| 20 | ±(0,005 % от U + 50 мкВ) | |
| 200 | ±(0,007 % от U + 0,5 мВ) | |
| 1000 | ±(0,007 % от U + 5 мВ) |
Измерение среднеквадратического значения напряжения переменного тока:
- формат индикации 5 1/2 разряда;
- диапазон измерений от 1 мВ до 700 В;
- диапазон частот от 10 Гц до 1 МГц;
- пределы измерения 0,2; 2; 20; 200; 700 В;
- пределы допускаемой основной погрешности приведены в таблице 3, где U — значение измеряемого напряжения.
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от диапазона частот и от времени между настройками | |
| (10 — 20) Гц | (20 — 60) Гц | ||
| 24 ч | 0,2 | ±(0,9 % от U + 200 мкВ) | ±(0,3 % от U + 200 мкВ) |
| 2 | ±(0,95 % от U + 1 мВ) | ±(0,35 % от U + 1 мВ) | |
| 20 | ±(0,95 % от U + 10 мВ) | ±(0,35 % от U + 10 мВ) | |
| 200 | ±(0,95 % от U + 100 мВ) | ±(0,45 % от U + 100 мВ) | |
| 700 | ±(0,9 % от U + 700 мВ) | ±(0,4 % от U + 700 мВ) | |
| 12 мес | 0,2 | ±(1,0 % от U + 200 мкВ) | ±(0,4 % от U + 200 мкВ) |
| 2 | ±(1,0 % от U + 1 мВ) | ±(0,45 % от U + 1 мВ) | |
| 20 | ±(1,0 % от U + 10 мВ) | ±(0,45 % от U + 10 мВ) | |
| 200 | ±(1,0 % от U + 100 мВ) | ±(0,55 % от U + 100 мВ) | |
| 700 | ±(1,0 % от U + 700 мВ) | ±(0,5 % от U + 700 мВ) | |
| 24 мес | 0,2 | ±(1,0 % от U + 200 мкВ) | ±(0,5 % от U + 200 мкВ) |
| 2 | ±(1,0 % от U + 2 мВ) | ±(0,5 % от U + 2 мВ) | |
| 20 | ±(1,0 % от U + 20 мВ) | ±(0,5 % от U + 20 мВ) | |
| 200 | ±(1,0 % от U + 200 мВ) | ±(0,06 % от U + 200 мВ) | |
| 700 | ±(1,0 % от U + 1,4 В) | ±(0,55 % от U + 1,4 В) | |
| (60 — 400) Гц | 400 Гц — 10 кГц | ||
| 24 ч | 0,2 | ±(0,05 % от U + 200 мкВ) | ±(0,05 % от U + 100 мкВ) |
| 2 | ±(0,1 % от U + 1 мВ) | ±(0,05 % от U + 1 мВ) | |
| 20 | ±(0,1 % от U + 10 мВ) | ±(0,05 % от U + 10 мВ) | |
| 200 | ±(0,25 % от U + 100 мВ) | ±(0,15 % от U + 100 мВ) | |
| 700 | ±(0,3 % от U + 700 мВ) | ±(0,1 % от U + 700 мВ) | |
| 12 мес | 0,2 | ±(0,1 % от U + 200 мкВ) | ±(0,1 % от U + 100 мкВ) |
| 2 | ±(0,15 % от U + 1 мВ) | ±(0,1 % от U + 1 мВ) | |
| 20 | ±(0,2 % от U + 10 мВ) | ±(0,1 % от U + 10 мВ) | |
| 200 | ±(0,35 % от U + 100 мВ) | ±(0,2 % от U + 100 мВ) | |
| 700 | ±(0,4 % от U + 700 мВ) | ±(0,2 % от U + 700 мВ) | |
| 24 мес | 0,2 | ±(0,3 % от U + 200 мкВ) | ±(0,2 % от U + 200 мкВ) |
| 2 | ±(0,2 % от U + 2 мВ) | ±(0,2 % от U + 1 мВ) | |
| 20 | ±(0,25 % от U + 20 мВ) | ±(0,2 % от U + 20 мВ) | |
| 200 | ±(0,4 % от U + 200 мВ) | ±(0,3 % от U + 100 мВ) | |
| 700 | ±(0,5 % от U + 1,4 В) | ±(0,3 % от U + 0,7 В) | |
| (10 — 20) кГц | (20 — 100) кГц | ||
| 24 ч | 0,2 | ±(0,15 % от U + 200 мкВ) | ±(0,4 % от U + 400 мкВ) |
| 2 | ±(0,05 % от U + 2 мВ) | ±(0,3 % от U + 4 мВ) | |
| 20 | ±(0,1 % от U + 20 мВ) | ±(0,3 % от U + 40 мВ) | |
| 200 | ±(0,3 % от U + 200 мВ) | ±(0,3 % от U + 400 мВ) | |
| 700 | ±(0,2 % от U + 1,4 В) | ±(0,4 % от U + 2,0 В) | |
| (10 — 20) кГц | (20 — 100) кГц | ||
| 12 мес | 0,2 | ±(0,2 % от U + 200 мкВ) | ±(0,6 % от U + 400 мкВ) |
| 2 | ±(0,1 % от U + 2 мВ) | ±(0,4 % от U + 4 мВ) | |
| 20 | ±(0,15 % от U + 20 мВ) | ±(0,4 % от U + 40 мВ) | |
| 200 | ±(0,4 % от U + 200 мВ) | ±(0,4 % от U + 400 мВ) | |
| 700 | ±(0,3 % от U + 1,4 В) | ±(0,6 % от U + 2,0 В) | |
| 24 мес | 0,2 | ±(0,25 % от U + 300 мкВ) | ±(0,7 % от U + 500 мкВ) |
| 2 | ±(0,15 % от U + 3 мВ) | ±(0,5 % от U + 5 мВ) | |
| 20 | ±(0,2 % от U + 30 мВ) | ±(0,5 % от U + 50 мВ) | |
| 200 | ±(0,45 % от U + 300 мВ) | ±(0,5 % от U + 500 мВ) | |
| 700 | ±(0,4 % от U + 1,4 В) | ±(0,3 % от U + 3,0 В) | |
| Время между настройками | Предел измерения, В | Пределы допускаемой основной погрешности в зависимости от диапазона частот и от времени между настройками | |
| (100 — 300) кГц | 300 кГц — 1 МГц | ||
| 24 ч | 0,2 | ±(9 % от U + 2 мВ) | не нормируется |
| 2 | ±(4,5 % от U + 10 мВ) | ±(9 % от U + 20 мВ) | |
| 20 | ±(4,5 % от U + 100 мВ) | ±(9 % от U + 200 мВ) | |
| 200 | не нормируется | не нормируется | |
| 700 | не нормируется | не нормируется | |
| 12 мес | 0,2 | ±(9 % от U + 2 мВ) | не нормируется |
| 2 | ±(4,5 % от U + 10 мВ) | ±(9 % от U + 20 мВ) | |
| 20 | ±(4,5 % от U + 100 мВ) | ±(9 % от U + 200 мВ) | |
| 200 | не нормируется | не нормируется | |
| 700 | не нормируется | не нормируется | |
| 24 мес | 0,2 | ±(11 % от U + 2 мВ) | не нормируется |
| 2 | ±(5,5 % от U + 10 мВ) | ±(11 % от U + 20 мВ) | |
| 20 | ±(5,5 % от U + 100 мВ) | ±(11 % от U + 200 мВ) | |
| 200 | не нормируется | не нормируется | |
| 700 | не нормируется | не нормируется | |
Дополнительная погрешность при измерении напряжения не синусоидальной формы в диапазоне частот от 20 Гц до 25 кГц с коэффициентом амплитуды Ка < 5 и длительностью импульсов т > 20 мкс не более ± 1 %.
Измерение силы постоянного тока:
- формат индикации 5 1/2 ; 6 1/2 разряда;
- диапазон измерений от 0,5 до 2 А;
- предел измерения 2 А;
- пределы допускаемой основной погрешности приведены в таблице 4, где I — значение измеряемого тока.
| Значение измеряемого тока, А | Пределы допускаемой основной погрешности в зависимости от времени между настройками | ||
| 24 ч | 12 мес | 24 мес | |
| < 1 | ±(0,015 % от I + 100 мкА) | ±(0,025 % от I + 100 мкА) | ±(0,035 % от I + 100 мкА) |
| > 1 | ±(0,025 % от I + 100 мкА) | ±(0,035 % от I + 100 мкА) | ±(0,045 % от I + 100 мкА) |
Измерение среднеквадратического значения силы постоянного тока:
- формат индикации 5 1/2 разряда;
- диапазон измерений от 0,01 до 2 А;
- предел измерения 2 А;
- пределы допускаемой основной погрешности приведены в таблице 5, где I — значение измеряемого тока.
| Время между настройками | Пределы допускаемой основной погрешности в зависимости от диапазона частот и от времени между настройками | ||
| (20 — 60) Гц | 60 Гц — 1 кГц | (1 — 5) кГц | |
| 12 мес | ±(0,4 % от I + 2 мА) | ±(0,15 % от I + 2 мА) | ±(0,4 % от I + 2 мА) |
| 24 мес | ±(0,55 % от I + 2 мА) | ±(0,35 % от I + 2 мА) | ±(0,5 % от I + 2 мА) |
Измерение сопротивления постоянному току:
5 1/2 ; 6 1/2 разряда; от 10 мОм до 20 МОм;
- формат индикации
- диапазон измерений
- предел измерения 0,2; 2; 20; 200; 2000 кОм; 20 МОм;
- пределы допускаемой основной погрешности приведены в таблице 6 для 5 1/2 разряда индикации и в таблице 7 для 6 1/2 разряда индикации, где R — значение измеряемого тока.
| Время между настройками | Предел измерения, кОм | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,0035 % от R + 3 мОм) |
| 2 | ±(0,003 % от R + 20 мОм) | |
| 20 | ±(0,003 % от R + 200 мОм) | |
| 200 | ±(0,003 % от R + 2 Ом) | |
| 2000 | ±(0,0055 % от R + 30 Ом) | |
| 20 МОм | ±(0,01 % от R + 1 кОм) | |
| 12 мес | 0,2 | ±(0,0085 % от R + 3 мОм) |
| 2 | ±(0,0085 % от R + 30 мОм) | |
| 20 | ±(0,0085 % от R + 300 Ом) | |
| 200 | ±(0,0085 % от R + 3 Ом) | |
| 2000 | ±(0,023 % от R + 40 Ом) | |
| 20 МОм | ±(0,035 % от R + 1 кОм) | |
| 24 мес | 0,2 | ±(0,01 % от R + 3 мОм) |
| 2 | ±(0,01 % от R + 30 мОм) | |
| 20 | ±(0,01 % от R + 300 мОм) | |
| 200 | ±(0,01 % от R + 3 Ом) | |
| 2000 | ±(0,03 % от R + 40 Ом) | |
| 20 МОм | ±(0,04 % от R + 1 кОм) |
| Время между настройками | Предел измерения, кОм | Пределы допускаемой основной погрешности в зависимости от времени между настройками |
| 24 ч | 0,2 | ±(0,0035 % от R + 1,1 мОм) |
| 2 | ±(0,003 % от R + 5,5 мОм) | |
| 20 | ±(0,003 % от R + 50 мОм) ±(0,003 % от R + 0,5 Ом) | |
| 200 | ||
| 2000 | ±(0,0055 % от R + 6 Ом) | |
| 20 МОм | ±(0,01 % от R + 130 Ом) | |
| 12 мес | 0,2 | ±(0,0085 % от R + 1,1 мОм) |
| 2 | ±(0,0085 % от R + 6,5 мОм) | |
| 20 | ±(0,0085 % от R + 60 Ом) | |
| 200 | ±(0,0085 % от R + 0,6 Ом) | |
| 2000 | ±(0,023 % от R + 7 Ом) | |
| 20 МОм | ±(0,035 % от R + 130 Ом) | |
| 24 мес | 0,2 | ±(0,01 % от R + 1,1 мОм) |
| 2 | ±(0,01 % от R + 6,5 мОм) | |
| 20 | ±(0,01 % от R + 60 мОм) | |
| 200 | ±(0,01 % от R + 0,6 Ом) | |
| 2000 | ±(0,03 % от R + 7 Ом) | |
| 20 МОм | ±(0,04 % от R + 130 Ом) |
Рабочие условия эксплуатации:
от плюс 5 до плюс 40; до 80 при плюс 25 оС ;
- температура окружающего воздуха, оС
- относительная влажность воздуха, %
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току.

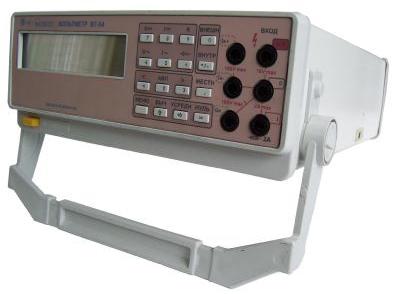

Поверка вольтметра универсального В7-54/2, В7-54/3
Принцип действия вольтметров основан на преобразовании измеряемых величин во временной интервал. Основой аналоговой части является аналого-цифровой преобразователь интегрирующего типа, построенный на принципе широтно-импульсной модуляции.
В вольтметрах В7-54/2 реализован интерфейсный блок с байт-последовательным, бит-параллельным способом обмена информацией по каналу общего пользования. Вольтметры В7-54/3, обеспечивают обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2” и имеют аналоговый выход.
|
Межповерочный интервал
|
|
|

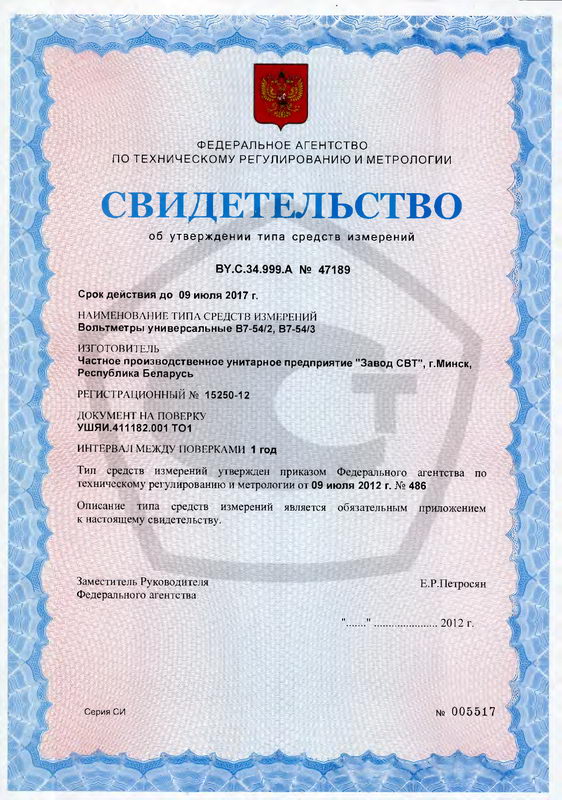

Госреестр
|
|
|
