Поверка влагомера термогравиметрического инфракрасного МА37-1, МА160-1

Назначение: для экспрессных измерений массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях по специально разработанным аттестованным методикам (методам) измерений.

Поверка влагомера термогравиметрического инфракрасного МА37-1, МА160-1

Принцип действия влагомеров — инфракрасный термогравиметрический, основанный на обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения.

Конструктивно влагомеры состоят из: нагревательного элемента — источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего модуля; модуля терминала, состоящего из блока управления, обработки и отображения с TFT-дисплеем.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала в сушильную камеру, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть через интерфейсы RS 232, Mini USB и USB A переданы на периферийные устройства либо непосредственно в программы Microsoft.

Во влагомерах предусмотрены следующие единицы содержания влаги:

• Влажность — отношение убыли массы пробы к начальной массе пробы, %;
• Сухой остаток — отношение убыли массы пробы к конечной массе пробы, %;
• Отношение — отношение конечной массы пробы к начальной массе пробы, %;
• Масса пробы, г.

Во влагомерах предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири, различные критерии остановки сушки -полностью автоматический (по прекращению изменения массы анализируемой пробы), полуавтоматические (по изменению массы от 1 до 50 мг) или изменению содержания влаги (от 0,1% до 5,0 %) в заданный интервал времени (от 5 до 300 с), по времени (от 2,00 до 99,59 мин) и ручной. В сушильной камере влагомера может быть задана температура ожидания в диапазоне от 40°С до 120 °С.

Влагомеры имеют энергонезависимую память для сохранения программ сушки, встроенный интерфейс RS232 для протоколирования в соответствии со стандартами GLP и GMP с возможностью предварительной настройки форматов для печати результатов измерений и протоколирования юстировки температуры нагрева и взвешивающего устройства.

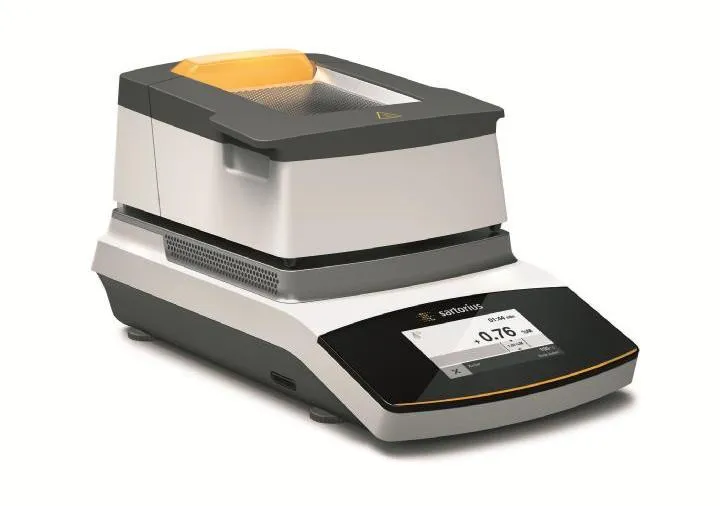

Влагомеры выполнены в двух модификациях, отличающихся метрологическими характеристиками. Общий вид влагомеров представлен на рисунке 1.

Программное обеспечение

Влагомеры оснащены встроенным программным обеспечением (далее — ПО). Программное обеспечение заложено в микроконтроллере влагомеров в процессе производства и защищено от доступа и изменения.

Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к соответствующему подпункту меню влагомеров.

Программное обеспечение имеет взвешивающий модуль (основные функции — передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, единицы содержания влаги) и модуль терминала (метрологически значимые функции -хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства).

Идентификационные данные метрологически значимой части программного обеспечения (в таблице — ПО)

Изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Пломбирование влагомеров инфракрасных термогравиметрических МА37-1 и МА160-1 не предусмотрено.
