Поверка вибропреобразователей DVA
Поверка осуществляется по документу РТ-МП-4515-441-2017 «ГСИ. Вибропреобразователи DVA», утвержденному ФБУ «Ростест-Москва» 14 июля 2017 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012;
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85);
- источник питания GPD-72303S (регистрационный номер в Федеральном информационном фонде № 49221-12);
- мультиметр цифровой Agilent 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);
- усилитель измерительный Nexus мод. 2692 (регистрационный номер в Федеральном информационном фонде № 17592-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц ТУ 26.51.66-131-12036948-2017 Вибропреобразователи DVA. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений уровня виброускорения, виброскорости, виброперемещения.

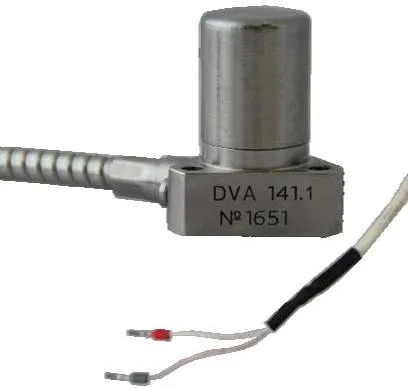

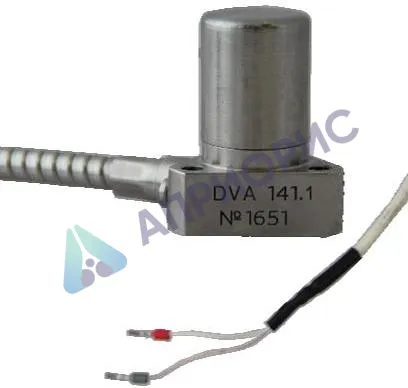

Поверка вибропреобразователей DVA
Принцип действия вибропреобразователей основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал, дальнейшей его обработке. Обработка заключается в вычислении уровней виброускорения, виброскорости и виброперемещения. Все вычисленные значения доступны для просмотра по цифровому интерфейсу. В зависимости от модификации одно из вычисленных значений выдается на аналоговый выход.
Модификации вибропреобразователей отличаются количеством измерительных осей, типом выходного сигнала и выдаваемой на аналоговый выход величиной. Каждая модификация имеет исполнение, отличающиеся диапазоном измерений, типом корпуса, местом расположения электронного блока.
Подключение вибропреобразователей к внешним цепям осуществляется с помощью кабеля, герметично соединенного с корпусом вибропреобразователя, или через разъем, расположенный на его корпусе.
| Наименование | Описание |
| DVA111.Y | выходная величина: амплитуда виброскорости; тип выхода: (4-20) мА |
| DVA112.Y | выходная величина: амплитуда виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA113.Y | выходная величина: амплитуда виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA114.Y | выходная величина: амплитуда виброскорости; тип выхода: RS-485 |
| DVA115.Y | выходная величина: амплитуда виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA116.Y | выходная величина: амплитуда виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA121.Y,
DVA141.Y |
выходная величина: СКЗ виброскорости; тип выхода: (4-20) мА |
| DVA122.Y,
DVA142.Y |
выходная величина: СКЗ виброскорости, тип выхода: по напряжению (двухпроводной) |
| DVA123.Y,
DVA143.Y |
выходная величина: СКЗ виброскорости, тип выхода: по напряжению с отдельным питанием |
| DVA124.Y,
DVA144.Y |
выходная величина: СКЗ виброскорости, тип выхода: RS-485 |
| DVA125.Y,
DVA145.Y |
выходная величина: СКЗ виброскорости, тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA126.Y,
DVA146.Y |
выходная величина: СКЗ виброскорости, тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA131.Y | выходная величина: размах виброскорости; тип выхода: (4-20) мА |
| DVA132.Y | выходная величина: размах виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA133.Y | выходная величина: размах виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA134.Y | выходная величина: размах виброскорости; тип выхода: RS-485 |
| DVA135.Y | выходная величина: размах виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA136.Y | выходная величина: размах виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA151.Y | выходная величина: мгновенное значение виброскорости; тип выхода: (4-20) мА |
| DVA152.Y | выходная величина: мгновенное значение виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA153.Y | выходная величина: мгновенное значение виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA154.Y | выходная величина: мгновенное значение виброскорости; тип выхода: RS-485 |
| DVA155.Y | выходная величина: мгновенное значение виброскорости; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA156.Y | выходная величина: мгновенное значение виброскорости; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA161.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости;
тип выхода: (4-20) мА |
| DVA162.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости; тип выхода: по напряжению (двухпроводной) |
| DVA163.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости; тип выхода: по напряжению с отдельным питанием |
| DVA164.Y | выходная величина: СКЗ виброскорости по двум координатам Х и У. Выход по координате с максимальным значением СКЗ виброскорости;
тип выхода: RS-485 |
| DVA171.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: (4-20) мА |
| DVA172.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: по напряжению (двухпроводной) |
| DVA173.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: по напряжению с отдельным питанием |
| DVA174.Y | выходная величина: СКЗ виброскорости в плоскости XY; тип выхода: RS-485 |
| DVA211.Y | выходная величина: амплитуда виброускорения; тип выходного сигнала: (4-20) мА |
| DVA212.Y | выходная величина: амплитуда виброускорения, тип выхода: по напряжению (двухпроводной) |
| DVA213.Y | выходная величина: амплитуда виброускорения, тип выхода: по напряжению с отдельным питанием |
| DVA214.Y | выходная величина: амплитуда виброускорения, тип выхода: RS-485 |
| DVA215.Y | выходная величина: амплитуда виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA216.Y | выходная величина: амплитуда виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA231.Y | выходная величина: размах виброускорения; тип выхода: (4-20) мА |
| DVA232.Y | выходная величина: размах виброускорения; тип выхода: по напряжению (двухпроводной) |
| DVA233.Y | выходная величина: размах виброускорения; тип выхода: по напряжению с отдельным питанием |
| DVA234.Y | выходная величина: размах виброускорения; тип выхода: RS-485 |
| DVA235.Y | выходная величина: размах виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA236.Y | выходная величина: размах виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA241.Y | выходная величина: СКЗ виброускорения тип выхода: (4-20) мА |
| DVA242.Y | выходная величина: СКЗ виброускорения тип выхода: по напряжению (двухпроводной) |
| DVA243.Y | выходная величина: СКЗ виброускорения тип выхода: по напряжению с отдельным питанием |
| DVA245.Y | выходная величина: СКЗ виброускорения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA246.Y | выходная величина: СКЗ виброускорения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA251.Y | выходная величина: мгновенное значение виброускорения; тип выхода: (4-20) мА |
| DVA252.Y | выходная величина: мгновенное значение виброускорения; тип выхода: по напряжению (двухпроводной) |
| DVA253.Y | выходная величина: мгновенное значение виброускорения; тип выхода: по напряжению с отдельным питанием |
| DVA255.Y | выходная величина: мгновенное значение виброускорения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA256.Y | выходная величина: мгновенное значение виброускорения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA261.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: (4-20) мА |
| DVA262.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению (двухпроводной) |
| DVA263.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению с отдельным питанием |
| DVA264.Y | выходная величина: СКЗ виброускорения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: RS-485 |
| DVA271.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: (4-20) мА |
| DVA272.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: по напряжению (двухпроводной) |
| DVA273.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: по напряжению с отдельным питанием |
| DVA274.Y | выходная величина: СКЗ виброускорения в плоскости XY; тип выхода: RS-485 |
| DVA311.Y | выходная величина: амплитуда виброперемещения тип выхода: (4-20) мА |
| DVA312.Y | выходная величина: амплитуда виброперемещения тип выхода: по напряжению (двухпроводной) |
| DVA313.Y | выходная величина: амплитуда виброперемещения тип выхода: по напряжению с отдельным питанием |
| DVA314.Y | выходная величина: амплитуда виброперемещения тип выхода: RS-485 |
| DVA315.Y | выходная величина: амплитуда виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA316.Y | выходная величина: амплитуда виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA331.Y | выходная величина: размах виброперемещения тип выхода: (4-20) мА |
| DVA332.Y | выходная величина: размах виброперемещения тип выхода: по напряжению (двухпроводной) |
| DVA333.Y | выходная величина: размах виброперемещения тип выхода: по напряжению с отдельным питанием |
| DVA334.Y | выходная величина: размах виброперемещения тип выхода: RS-485 |
| DVA335.Y | выходная величина: размах виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA336.Y | выходная величина: размах виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA341.Y | выходная величина: СКЗ виброперемещения тип выхода: (4-20) мА |
| DVA342.Y | выходная величина: СКЗ виброперемещения тип выхода: по напряжению (двухпроводной) |
| DVA343.Y | выходная величина: СКЗ виброперемещения тип выхода: по напряжению с отдельным питанием |
| DVA344.Y | выходная величина: СКЗ виброперемещения тип выхода: RS-485 |
| DVA345.Y | выходная величина: СКЗ виброперемещения тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA346.Y | выходная величина: СКЗ виброперемещения тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA351.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: (4-20) мА |
| DVA352.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: по напряжению (двухпроводной) |
| DVA353.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: по напряжению с отдельным питанием |
| DVA355.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: 2 аналоговых выхода (координаты Х, У) по напряжению с отдельным питанием |
| DVA356.Y | выходная величина: мгновенное значение виброперемещения; тип выхода: 3 аналоговых выхода (координаты Х, У, Z) по напряжению с отдельным питанием |
| DVA361.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: (4-20) мА |
| DVA362.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению (двухпроводной) |
| DVA363.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: по напряжению с отдельным питанием |
| DVA364.Y | выходная величина: СКЗ виброперемещения по двум координатам Х и У. Выход по координате с максимальным значением тип выхода: RS-485 |
| DVA371.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: (4-20) мА |
| DVA372.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: по напряжению (двухпроводной) |
| DVA373.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: по напряжению с отдельным питанием |
| DVA374.Y | выходная величина: СКЗ виброперемещения в плоскости XY; тип выхода: RS-485 |
| DVA484.Y | выходная величина: виброскорость, виброперемещение, виброускорение по трем
координатам X, Y, Z, тип выхода: RS-485 |
| Наименование характеристики | Значение |
| Частотный диапазон*, Гц | от 5 до 500 от 2 до 1000 от 3 до 1000 от 5 до 1000 от 10 до 1000 от 2 до 2000 от 10 до 2000 от 2 до 3000 от 10 до 3000 от 2 до 5000 от 10 до 5000 от 2 до 10000 от 3 до 10000 от 5 до 10000 от 10 до 10000 |
| Относительный коэффициент поперечного преобразования, % | ±5 |
| Нелинейность амплитудной характеристики, % | ±5 |
| Предельное значение отклонения коэффициента преобразования виброускорения, виброскорости, виброперемещения от номинального при измерении значения на базовой частоте 80 Гц**, % | ±5 |
| Предельное значение отклонения коэффициента преобразования виброускорения, виброскорости, виброперемещения от номинального значения на базовой частоте 80 Гц в диапазоне температур от минус 60 до плюс 14 °С и от плюс 26 до плюс 80 °С**, % | ±7,5 |
| Неравномерность АЧХ в диапазоне частот (Гц), %
— от 2Бн до ^Fh — от Fн до 2Fн и от ^Fh и Fh |
±10
+10/-20 |
| * в зависимости от исполнения ** Диапазоны измерений составляют:
— для мгновенного значения виброускорения от 0,02Amax до Amax — для СКЗ, амплитуды, размаха виброускорения от 0,1Amax до Amax — для виброскорости от 0,1Vmax до Vmax — для виброперемещения от 0,1Smax до Smax, где Amax, Vmax, Smax — максимальное значение диапазона измерений. Совпадает с верхней границей диапазона показаний. Для диапазонов виброускорения с максимальным значением свыше 100 м-с» установлено Amax = 100 м-с-2 |
|
Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от -60 до +80 |
| Масса вибропреобразователя, г, не более | См. таблицу 8 |
| Габаритные размеры (длинахширинахвысота), мм, не более | |
| Средний срок службы, лет | 10 |
Поверка осуществляется по документу РТ-МП-4515-441-2017 «ГСИ. Вибропреобразователи DVA», утвержденному ФБУ «Ростест-Москва» 14 июля 2017 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012;
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85);
- источник питания GPD-72303S (регистрационный номер в Федеральном информационном фонде № 49221-12);
- мультиметр цифровой Agilent 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);
- усилитель измерительный Nexus мод. 2692 (регистрационный номер в Федеральном информационном фонде № 17592-98).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц ТУ 26.51.66-131-12036948-2017 Вибропреобразователи DVA. Технические условия
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
|
Отправка в город |
Срок доставки |
|
Москва |
2 рабочих дня |
|
Санкт-Петербург |
На следующий день |
|
Казань |
3-4 рабочих дней |
|
Ростов-на-Дону |
3-4 рабочих дней |
|
Саратов |
3-4 рабочих дней |
|
Екатеринбург |
3-4 рабочих дней |
|
Новосибирск |
3-5 рабочих дней |
|
Иркутск |
4-6 рабочих дней |
|
Хабаровск |
4-6 рабочих дней |
|
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
