Поверка вибропреобразователей АР2082М
| Тип
модификации |
Отличительные особенности | |
| Тип соединителя | Коэффициент
преобразования |
|
| АР2082М-100 | AR09 | 10 мВ/(м-с-2) |
| АР2082М-500 | AR09 | 50 мВ/(м-с-2) |
| Максимальное значение амплитуды измеряемого датчиком виброускорения, м/с2, не менее:
— для АР2082М-100 — для АР2082М-500 |
500;
100 |
| Рабочий диапазон частот измеряемого датчиком виброускорения, Г ц | от 0,5 до 10000 |
| Номинальное значение коэффициента преобразования датчика на базовой частоте 200 Гц, мВ/(м-с» ):
— для АР2082М-100 — для АР2082М-500 |
10;
50 |
| Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах | ±10 |
| Пределы допускаемой основной относительной погрешности датчика при измерении виброускорения, %:
— в диапазоне частот от 0,5 до 10000 Гц — в диапазоне частот от 10 до 3000 Гц |
±15;
±7 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Частота установочного резонанса в осевом направлении, кГц, не менее | 30 |
| Неравномерность частотной характеристики относительно значения на базовой частоте 200 Гц, %:
— в диапазоне частот от 0,5 до 10000 Гц — в диапазоне частот от 10 до 3000 Гц |
±12,5;
±4,0 |
| Нелинейность амплитудной характеристики в диапазоне от 0,1 м/с до максимального, % | ±4 |
| Уровень СКЗ собственных шумов, приведённый ко входу, не более:
— для АР2082М-100, м/с2 — для АР2082М-500, м/с2 |
3-10-3;
2-10-3 |
| Коэффициент влияния деформации основания при деформации в зоне
12 1 крепления датчика 250 мкм-м- , м-с- /(мкм-м- ), не более |
0,2 |
| Коэффициент влияния внешнего магнитного поля напряженностью
2 1 400 А/м частотой 50 Гц, м-с- /(А-м- ), не более |
1-10-3 |
| Коэффициент влияния температуры окружающего воздуха в диапазоне от минус 50 до плюс 125 °С, %/°С | ± 0,2 |
| Изменение коэффициента преобразования датчика при изменении напряжения питания в пределах, % | ±0,5 |
| Полярность выходного сигнала датчиков относительно корпуса соединителя | положительная |
| Выходное сопротивление, Ом, не более | 500 |
| Постоянный ток питания датчиков, мА | от 2 до 20 |
| Уровень постоянного напряжения на выходе, В | от 10 до 13 |
| Питание датчиков осуществляется от внешнего источника постоянного тока напряжением, В | от 18 до 30 |
| Мощность, потребляемая каждым измерительным каналом датчика, мВт, не более | 650 |
| Степень защиты датчика от внешних воздействий | IP64 |
Габаритные размеры датчика не более: длинна 25 мм, ширина 25 мм, высота 9 мм.
Масса датчика не более 0,026 кг.
Рабочие условия эксплуатации датчика:
- температура окружающего воздуха от минус 50 до плюс 125 °С;
- относительная влажность воздуха до 95 % при 35 °С;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц. Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для преобразования механических колебаний контролируемого объекта в электрический сигнал, пропорциональный вибрационному или ударному ускорению механической системы, одновременно в трёх составляющих пространственного ускорения. Датчик используется в качестве первичного преобразователя в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений вибрационных и ударных ускорений, а также в лабораторных и научных исследованиях.
Поверка вибропреобразователей АР2082М
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции датчика использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока. Предусмотрено разъёмное соединение датчика и соединительного кабеля. Крепление к объекту контроля осуществляется с помощью шпильки из комплекта поставки. Материал корпуса — нержавеющая сталь.
|
Межповерочный интервал
|
|
|

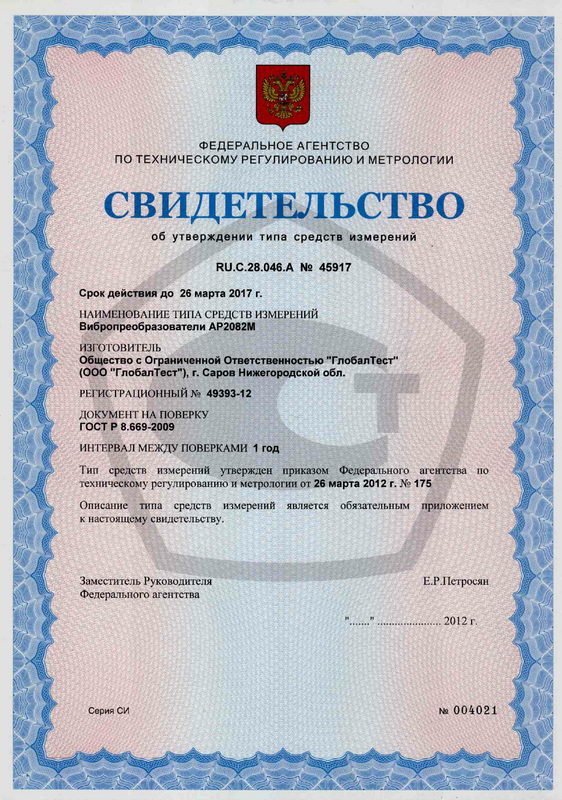

Госреестр
|
|
|
