Поверка виброанализатора ViAna-4

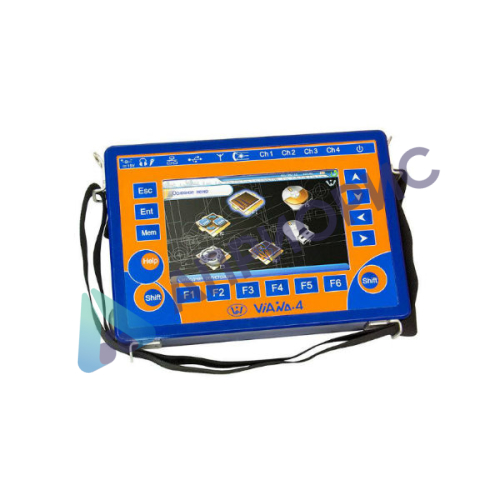

Универсальный переносной прибор марки ViAna-4 (Vibro Analyzer, 4 независимых канала) является самым технически и функционально эффективным регистратором и анализатором вибрационных сигналов среди своих аналогов. По своим техническим и функциональным возможностям он ни в чем не уступает приборам, выпускаемым мировыми лидерами в производстве средств вибрационного контроля. Поверка виброанализатора ViAna-4 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

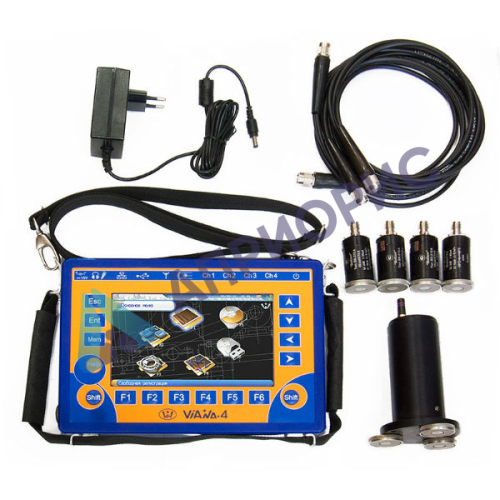

В состав расширенной версии поставки могут быть включены трёхкоординатные радиодатчики VS-3D для ViAna-4 для измерения вибрации. Эти датчики имеют автономное аккумуляторное питание и используют беспроводной интерфейс для связи с прибором ViAna-4 . Датчики оснащены большим объемом памяти для хранения данных и могут быть использованы в качестве устройств автономного мониторинга состояния оборудования – логгеров. В этом режиме датчик автоматически включается на регистрацию по заданному графику.

Поверка виброанализатора ViAna-4

Начало работы беспроводных датчиков задается общим запускающим импульсом от прибора. По окончанию регистрации информация от датчиков-логгеров по радиоканалу передается в прибор, где просматривается и анализируется. Благодаря таким датчикам, прибор ViAna-4 может быть использован для диагностики состояния «распределенных» объектов, различных сооружений, мостов.

Для подключения датчиков вибрации используется стандартный двухпроводной интерфейс ICP, что позволяет использовать с прибором любые другие датчики, имеющие такой интерфейс.

Наличие в приборе радиоканала позволяет включать в измерительную схему дополнительные радиодатчики. В настоящее время это 3-х координатные датчики VS-3D.

При помощи интерфейса USB 2.0 производится обмен информацией с персональным компьютером. Для связи с несколькими компьютерами в приборе реализован стандартный протокол Ethernet, позволяющий включать его в вычислительную сеть лаборатории диагностики, что удобно для обмена, хранения и специальной обработки информации.

Прибор можно подключать к компьютеру по беспроводному интерфейсу WI-FI, что особенно удобно при проведении специальных пусковых и наладочных работ.

Особенности универсального четырехканального регистратора и анализатора вибрационных сигналов ViAna-4:

• Возможность гибкой конфигурации измерительной схемы, в которую могут входить до четырех вибродатчиков, подключаемых к прибору при помощи соединительных кабелей, плюс до 10 трехкоординатных датчиков, подключаемых по радиоканалу;
• Максимальное количество различных функций обработки, анализа и отображения зарегистрированной информации;
• Встроенная функция многоплоскостной балансировки роторов в собственных опорах и лазерного отметчика;
• Возможность использования прибора ViAna-4 в качестве устройства мониторинга для пусковых и наладочных режимов работы оборудования. Для такого режима удобно использовать режим цифрового магнитофона или режим Разгон-Выбег.

Анализатор вибросигналов:

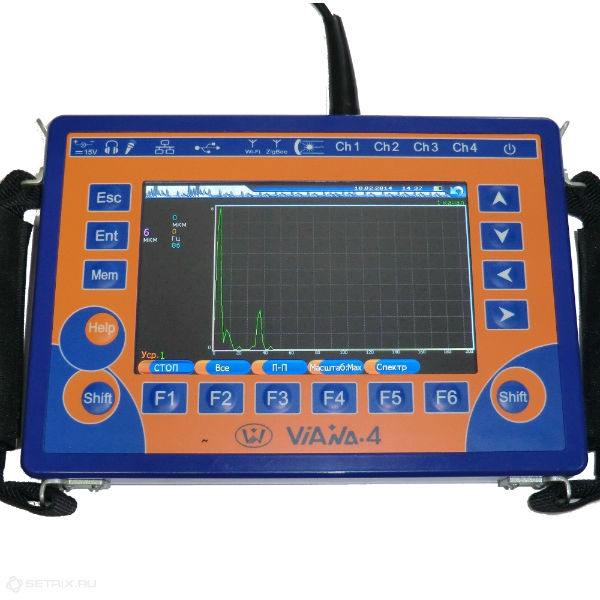

ViAna-4 синхронно регистрирует вибрационные сигналы со всех подключенных вибрационных датчиков и отметчика. Одновременность измерения вибрации особенно важна для диагностики сложных дефектов оборудования. При этом в спектре можно установить частоту до 10 кГц и до 12800 линий. Такое разрешение позволяет разделять вибрацию от разных частей агрегата и точно диагностировать её. Сигналы можно записать в память прибора и в дальнейшем просмотреть или передать на компьютер в программу Атлант.

Поверка виброанализатора ViAna-4 и балансировка роторов:

Прибор ViAna-4 позволяет проводить балансировку до 4-х плоскостей и до 4-х точек контроля. Для точного определения угла тяжёлой точки в приборе есть отдельный разъём, к которому подключается лазерный отметчик фазы или токовые клещи. Балансировку можно проводить как по пробным пускам, так и по ранее вычисленным коэффициентам влияния.

Специальные режимы измерения:

• Многоканальный цифровой магнитофон с длительностью непрерывной регистрации до 10 часов. Эта опция полезна при проведении специализированных работ, так как она позволяет подробно и «без пропусков» анализировать процессы разгона и выбега роторов, набора и сброса нагрузки;
• Регистрация Разгона-Выбега агрегата, анализ резонансов;
• Режим виброметра для быстрого измерения СКЗ виброскорости, оценки состояния агрегата и записи замеров для программы Аврора-2000;
• Измерение вибрации оборудования с использованием маршрутной технологии, что позволяет легко создавать системы обслуживания на основе данных периодического мониторинга;
• Диагностика подшипников качения и редукторов по спектру огибающей. Оценка ударных параметров от дефектов подшипников качения;
• Регистрация свободных колебаний объекта, расчёт коэфициентов затухания и собственных частот (модальный анализ);
• Регистрация траектории движения вала одновременно в двух точках и двух направлениях;
• Анализ спектра токов около частоты 50 Гц с разрешением 0,01 Гц. Этот анализ проводится с помощью токовых клещей, подключаемых на вход отметчика. Он позволяет выявить обрыв стержней ротора и другие электромагнитные проблемы двигателя.
