Поверка весов неавтоматического действия с печатанием этикеток GLP-W, GLP-WI,GLM-E Automac

Назначение: для измерений массы товара, вычислений его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.

Поверка весов неавтоматического действия с печатанием этикеток GLP-W, GLP-WI,GLM-E Automac

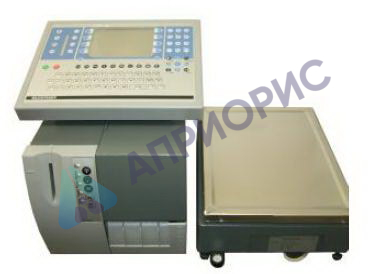

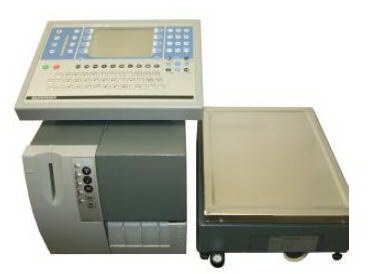

Весы имеют модульную компоновку. В качестве модулей весов выступают:

• грузоприемное устройство (далее — ГПУ), включающее в себя весоизмерительные датчики (далее — датчики);
• устройство обработки сигналов датчиков;
• принтер для печатания этикеток;
• терминал с дисплеем и органами управления весами.

Устройство обработки сигналов датчиков может быть конструктивно объединено с принтером в едином корпусе (принтер GLP 80 для печати этикеток шириной до 80 мм, принтеры GLP 160, GLP 160 L для печати этикеток шириной до 160 мм, принтер GLP I для печати этикеток шириной до 300 мм и распознавания радиочастотных меток), в этом случае в весах используется отдельный терминал с органами управления весами и дисплеем в различных конструктивных исполнениях (GT 240, GT 6 M, GT 7 C, GT 12 C, GT 12 E, GT CT, GT NT).

Устройство обработки сигналов датчиков, принтер для печатания этикеток и терминал с органами управления весами и дисплеем могут быть объединены в один весоизмерительный прибор в едином корпусе.

ГПУ всегда представляет собой отдельную механическую конструкцию для принятия нагрузки. ГПУ и другие модули весов могут размещаться на рабочем месте оператора (настольное, напольное размещение) или могут быть закреплены на специальной стойке, или быть включены в состав упаковочных машин (грузы перемещаются оператором вручную).

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов, а также их распечатке, и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• устройство первоначальной установки на нуль (T.2.7.2.4);
• полуавтоматическое устройство установки на нуль (T.2.7.2.2);
• устройство слежения за нулем (T.2.7.3);
• устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
• устройство предварительного задания значения массы тары (T.2.7.5);
• устройство взвешивания тары (T.2.7.4.2);
• устройство переключения показаний брутто-нетто (T.5.2.1);
• устройство выбора единиц измерений (2.1);
• показывающее устройство с расширением (Т.2.6);
• устройство установки по уровню (Т.2.7.1);
• устройство обнаружения промахов (5.2).

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов в зависимости от модификации весов.

Модификации весов имеют обозначения вида Y X, где Y — это обозначение: GLP-W, (также обозначается GLP-WMAXX), GLP-WI (также обозначается GLP-WIMAXX) или GLM-E Automac (также обозначается GLM-EM Automac); X — обозначение одного из конструктивных исполнений ГПУ.

Конструктивные исполнения ГПУ c четырьмя тензорезисторными весоизмерительными датчиками:

• iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP или iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;
• iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.

Конструктивные исполнения ГПУ c одним тензорезисторным весоизмерительным датчиком:

• LA 18 А/М: платформа для стационарной AXX-‘тановки, изготавливаемая из оцинкованной стали (весы GLM-E Automac / GLM-EM Automac оснащаются только ГПУ LA 18 А/М);
• iL Economy 300F/SP: платформы для стационарной напольной установки изготавливаемые из нержавеющей стали;
• iL Professional 50SMP/SP или iL Professional 150SMP/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

Конструктивные исполнения ГПУ c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

•  iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Модификации весов, отличаются максимальными нагрузками и соответствующими метрологическими характеристиками.

Идентификация модификаций весов осуществляется по маркировочной табличке весов, на которой указывается следующая информация о конкретном экземпляре весов: наименование и/или товарный знак изготовителя, заводской номер весов, идентификационный номер ГПУ, обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (в\ поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары. Значения Max (Maxi), Min, e (ei) указываются также рядом с дисплеем. Кроме того на идентификационной табличке, располагаемой на ГПУ указываются: идентификационный номер ГПУ, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (e\ поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, хранится в ПЗУ весов.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Метрологически значимая часть ПО и настройки весов разделены на 7 уровней доступа, защищенных паролем.

Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов, а также продублированы в ПЗУ. При несовпадении этих значений, соответствующая запись вносится в журнал событий. Проведение взвешивания становится невозможным. Журнал событий хранится в зашифрованном виде в энергонезависимой памяти.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО (приведены в таблице 1) отображаются на дисплее весов двумя способами:

• через «Сервисное меню» (по нажатию клавиши Ejfl), подменю «Сведения о программном обеспечении», пункты «Версия программного обеспечения», «Журнал событий»;
• одновременным нажатием клавиш Ш-Ш-СС
