Поверка весов неавтоматического действия eS10

Назначение: для определения массы различных грузов.

Поверка весов неавтоматического действия eS10

Весы состоят из весоизмерительного прибора eS10 (далее — прибор) и грузоприемного устройства (далее — ГПУ). Сигнальные кабели весоизмерительных датчиков ГПУ в зависимости от исполнения весов подключаются к прибору напрямую или через соединительную коробку. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ, на стойке, или располагаться отдельно от ГПУ в удобном для оператора месте.

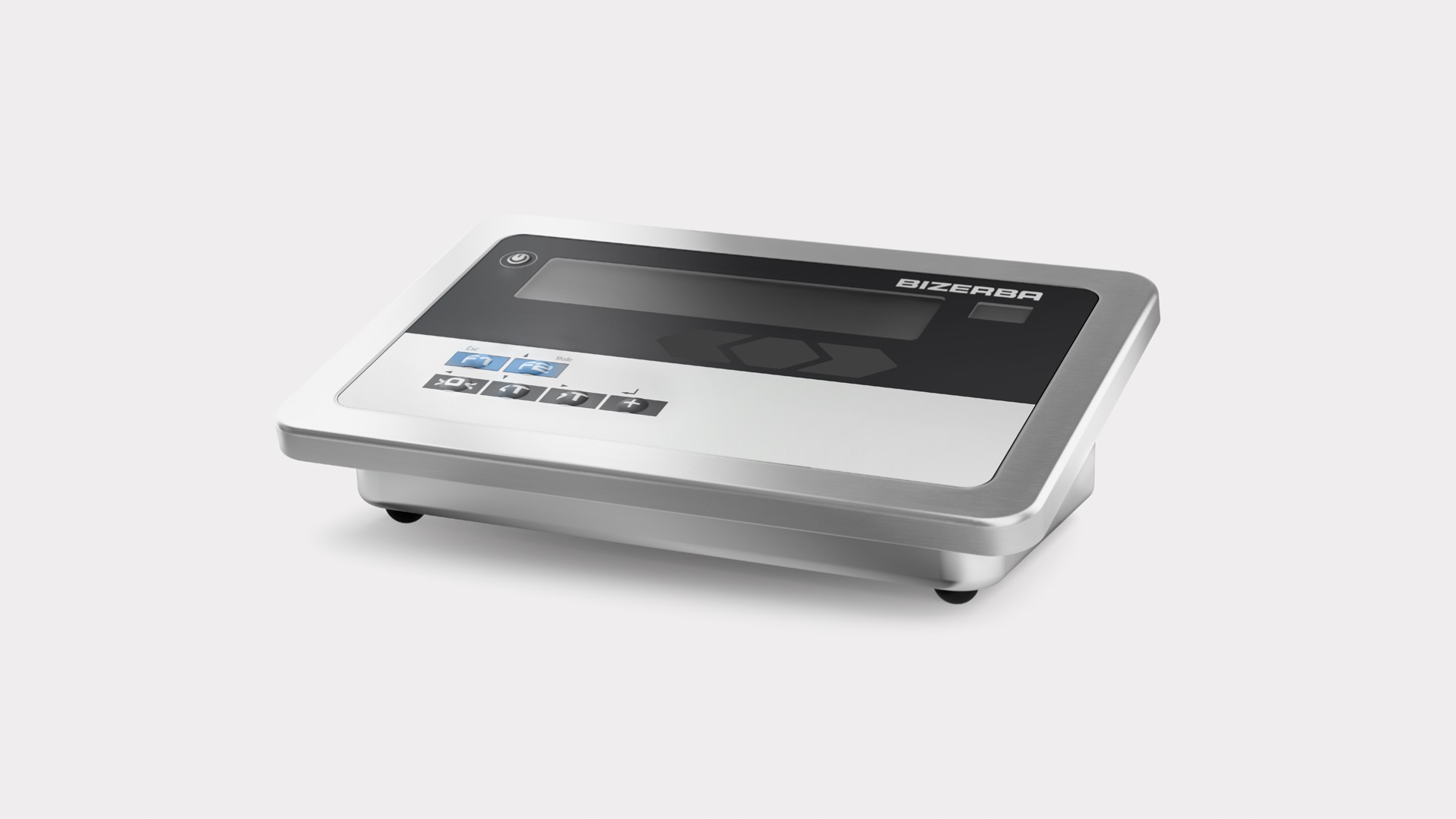

Прибор eS10 содержит аналого-цифровой преобразователь сигнала весоизмерительных датчиков, устройство обработки цифровых данных (микропроцессор), определяющее значение массы, первичный дисплей, клавиатуру оператора, интерфейсы связи с периферийными устройствами, например, печатающими устройствами.

ГПУ представляет собой механическую конструкцию для принятия нагрузки.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на периферийные электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• устройство первоначальной установки на нуль (T.2.7.2.4);
• полуавтоматическое устройство установки на нуль (T.2.7.2.2);
• автоматическое устройство установки на нуль (T.2.7.2.3);
• устройство слежения за нулем (T.2.7.3);
• устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
• устройство взвешивания тары (T.2.7.4.2);
• устройство переключения показаний брутто-нетто (T.5.2.1);
• устройство выбора единиц измерений (2.1);
• показывающее устройство с расширением (Т.2.6)
• устройство установки по уровню (Т.2.7.1);
• устройство обнаружения промахов (5.2);

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов.

Модификации весов имеют обозначения вида eS10 X, где X — обозначение одного из конструктивных исполнений ГПУ.

Конструктивные исполнения ГПУ с четырьмя тензорезисторными весоизмерительными датчиками:

•  iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP или iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;
• iL Special 4000D/MP: низкопрофильные платформы для напольной установки из нержавеющей стали;
• iL Special 2000FF/MP: откидывающиеся низкопрофильные платформы для напольной установки из нержавеющей стали;
• iL Special 3000U/MP: П-образная платформа из нержавеющей стали для взвешивания грузов на палетах;
• iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.

Конструктивные исполнения ГПУ c двумя тензорезисторными весоизмерительными датчиками:

•  iL Special 10000/MP или iL Special 10000R/MP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения, соответственно;
• iL Special 750E/MP: низкопрофильная платформа для стационарной напольной установки (с пандусами) или в приямок;
• iL Special 750М/MP: низкопрофильная мобильная платформа для напольной установки (с пандусами).

Конструктивные исполнения ГПУ c одним тензорезисторным весоизмерительным датчиком:

• iL Special 4000/SP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке;
• iL Economy 300F/SP: платформы для стационарной напольной установки или в приямок, изготавливаемые из нержавеющей стали;
• iL Professional 50SMP/SP или iL Professional 150SMP/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;
• iL Special 150T/SP: ГПУ для закрепления на стене со складывающейся платформой из нержавеющей стали;
• iL Special 150H/SP: ГПУ для закрепления на стене с нескладывающейся платформой из нержавеющей стали и крюком для размещения взвешиваемого груза.

Конструктивные исполнения ГПУ c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

•  iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Идентификация модификаций весов осуществляется по маркировочной табличке весов, располагаемой на весоизмерительном приборе, на котором указывается следующая информация о конкретном экземпляре весов: наименование и/или товарный знак изготовителя, заводской номер весов, идентификационный номер ГПУ, обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (e поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары. Также значения Max (Maxi), Min, e (ei) указываются также рядом с дисплеем весоизмерительного прибора. Кроме того на идентификационной табличке, располагаемой на ГПУ указываются: идентификационный номер ГПУ, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (e поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары.
