Поверка ваттметра поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
Поверка осуществляется по документу РТ-МП-3378-441-2016 «ГСИ. Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN. Методика поверки», утвержденному ФБУ «Ростест-Москва» 18 июля 2016 года. Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- калибраторы мощности СВЧ NRPC18, NRPC40, NRPC50 (Госреестр № 54535-13);
- генератор сигналов SMF100A (Госреестр № 39089-08);
- анализатор цепей векторный ZVA50 (Госреестр № 48355-11).
Сведения о методах измерений
- Сведения о методиках (методах) измерений содержатся в документе «Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
- ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
- ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.
Поверка ваттметра поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN мощность СВЧ поглощается нагрузкой, в качестве которой используются диодные детекторы. В диодных детекторах мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым преобразователем преобразуется в цифровой код. При этом диапазон измерений мощностей разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.
В качестве индикаторного блока при проведении измерений используются индикаторные (измерительные) блоки серии NRP2 или любой персональный компьютер, работающий под управлением операционной системы «Windows», с интерфейсами USB или LAN; также могут использоваться средства измерений производства фирмы «Rohde & Schwarz GmbН & Со. KG» (при наличии в их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL, FSV, FSW; векторные анализаторы цепей серий ZVA, ZNB, ZVL; генераторы сигналов серий SMA, SMB, SMBV, SMW, SMF; SMC.

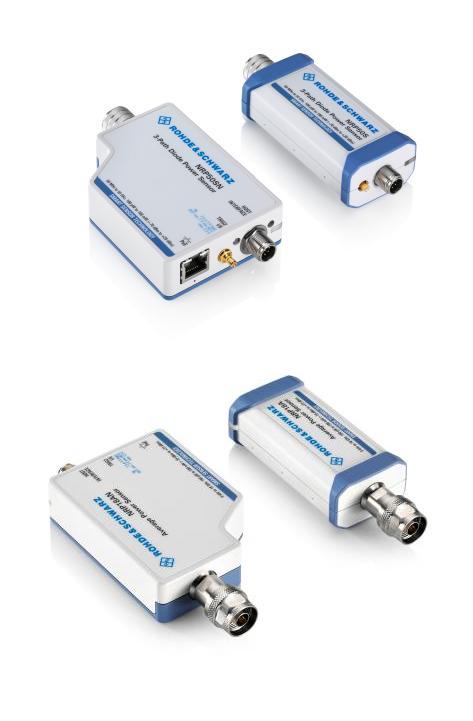

Конструктивно ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN выполнены в малогабаритном пластиковом корпусе и оснащены СВЧ входным разъемом, интерфейсами USB и LAN, а также входом внешней синхронизации.
Модели ваттметров отличаются диапазоном частот, наличием интерфейса LAN (индекс N) и имеют следующие опции:
- NRP-ZKU — кабель с интерфейсом USB для подключения к компьютеру;
- NRP-ZK6 — кабель для подключения к индикаторному блоку;
- NRP-ZAP1 — коммутатор LAN с питанием через интерфейс.
Программное обеспечение
Программное обеспечение «Power Viewer Plus» предназначено только для работы с ваттметрами поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN и не может быть использовано отдельно от измерительновычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Power Viewer Plus |
| Номер версии (идентификационный номер) ПО | Версия 8.3 и выше |
| Цифровой идентификатор ПО | нет данных |
| Наименование характеристики | Значение характеристики |
| Диапазон частот, Гц: | от 8 103 до 6 • 109 |
| NRP6A, NRP6AN | |
| NRP18A, NRP18AN | от 8103 до 18109 |
| NRP40S, NRP40SN | от 50 106 до 40• 109 |
| NRP50S, NRP50SN | от 50 106 до 50109 |
| Диапазон измерений мощности, мВт | от 10-7 до 2102 |
| Поддиапазоны измерений мощности, мВт | от 10-7 до 3 10-2 |
| поддиапазон 1 | |
| поддиапазон 2 | от 5 • 10-6 до 3 |
| поддиапазон 3 | от 5 10″4 до 2102 |
| КСВН1 входа, в диапазонах частот, не более | |
| от 8 кГц до 50 МГц включ. | 1,25 |
| св. 50 МГц до 2,4 ГГц включ. | 1,13 |
| св. 2,4 ГГц до 8 ГГц включ. | 1,20 |
| св. 8 ГГц до 18 ГГц включ. | 1,25 |
| св. 18 ГГц до 26,5 ГГц включ. | 1,30 |
| св. 26,5 ГГц до 33 ГГц включ. | 1,35 |
| св. 33 ГГц до 40 ГГц включ. | 1,37 |
| св. 40 ГГц до 50 ГГц включ. | 1,40 |
| Пределы допускаемой относительной погрешностиизмерения мощности от 110 мВт до 2 10 мВт придоверительной вероятности 95 %, без учета погрешностирассогласования, в диапазонах частот, %: | |
| от 8 кГц до 18 ГГц включ. | ±2,5 |
| св. 18 ГГц до 40 ГГц включ. | ±4,0 |
| св. 40 ГГц до 50 ГГц включ. | ±5,0 |
| Пределы допускаемой абсолютной погрешности установки | |
| «нуля» в поддиапазонах измерений, нВт: | |
| поддиапазон 1 | ±0,053 |
| поддиапазон 2 | ±2,2 |
| поддиапазон 3 | ±224 |
| Пределы допускаемого дрейфа «нуля» в течение одного часа | |
| после установки «нуля» при неизменной температуре в | |
| пределах ±1 °С и предварительным прогревом в течение | |
| часа, в поддипазонах измерений, нВт: | |
| поддиапазон 1 | ±0,013 |
| поддиапазон 2 | ±0,6 |
| поддиапазон 3 | ±54 |
| Волновое сопротивление входа, Ом | 50 |
| Соединитель входа: | |
| NRP6A, NRP6AN, NRP18A, NRP18AN | тип N «вилка» |
| NRP40S, NRP40SN | 2,92 мм «вилка» |
| NRP50S, NRP50SN | 2,4 мм «вилка» |
| Масса, не более, кг | 0,35 |
1 КСВН — коэффициент стоячей волны напряжения
| Габаритные размеры, мм:
NRP6A, NRP18A, NRP40S, NRP50S NRP6AN, NRP18AN, NRP40SN, NRP50SN |
48x30x138 73x26x146 |
| Напряжение питания постоянного тока, В | + 5 |
| Рабочие условия применения:
— температура окружающего воздуха, 0 С — относительная влажность воздуха при + 20 °С, % |
от + 15 до + 35 не более 80 |
| Условия хранения и транспортирования:
— температура окружающего воздуха, °С — относительная влажность воздуха, % |
от — 40 до + 85 не более 80 |
| Средняя наработка на отказ, лет | 8 |
Поверка осуществляется по документу РТ-МП-3378-441-2016 «ГСИ. Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN. Методика поверки», утвержденному ФБУ «Ростест-Москва» 18 июля 2016 года. Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- калибраторы мощности СВЧ NRPC18, NRPC40, NRPC50 (Госреестр № 54535-13);
- генератор сигналов SMF100A (Госреестр № 39089-08);
- анализатор цепей векторный ZVA50 (Госреестр № 48355-11).
Сведения о методах измерений
- Сведения о методиках (методах) измерений содержатся в документе «Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
- ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
- ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
