Поверка ваттметра Д5066
Сведения о методах измерений
- Приведены в разделе 6 «Принцип действия и порядок работы» руководства по эксплуатации ПРШН.411151.009 РЭ.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц ТУ ПРШН.411151.009 Ваттметры. Технические условия
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений мощности в однофазных цепях постоянного и переменного тока.
Поверка ваттметра Д5066
Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее.
В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.
Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению.

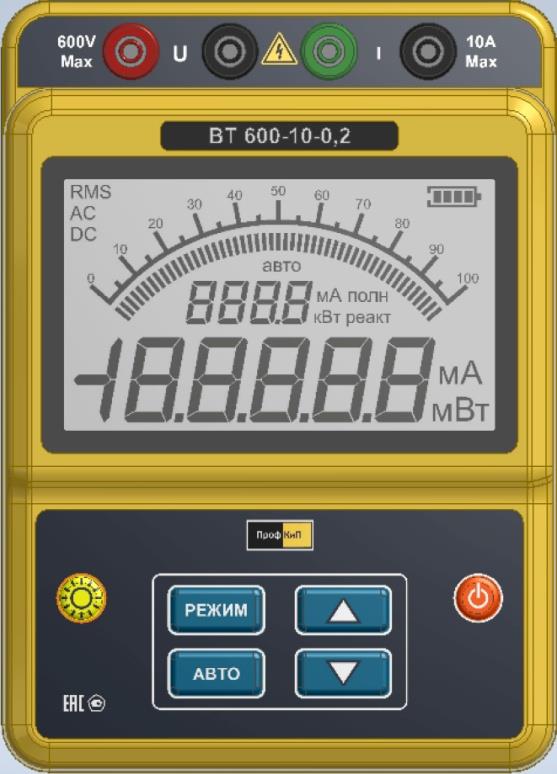

Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet. На передней панели корпуса расположены дисплей и кнопки управления.
К данному типу ваттметров относятся ваттметры следующих модификаций: Д5061, Д5062, Д5063, Д5064, Д5065, Д5066, Д5067, ВТ 05 1, ВТ 05 2, Д50165, Д50164, Д50163, Д50162, Д50161, Д5085, Д5086, Д5087, Д5088, Д5089, ВТ 02 1, ВТ 02 2, Д5104, Д5105, Д5106, Д5107, ВТ 01 1, ВТ 01 2. Модификации отличаются диапазонами измерений и классами точности.
Заводской номер наносится на заднюю панель приборов с помощью наклейки и состоит из арабских цифр.
Нанесение знака поверки на приборы не предусмотрено.
Наименование характеристики | Значение |
Параметры электрического питания: | |
— напряжение переменного тока, В | от 210 до 230 |
— частота переменного тока, Г ц | 50 |
Номинальный коэффициент мощности cos(9) | 1 |
Нормальная область значений частоты, Гц | от 45 до 65 |
Рабочая область значений частоты, Г ц | от 40 до 1000 |
Габаритные размеры (длинахширинахвысота), мм, не более | 140x90x195 |
Масса, кг, не более | 0,7 |
Условия эксплуатации: | |
— температура окружающей среды, °С | от +18 до +28 |
— относительная влажность, % | от 30 до 80 |
— атмосферное давление, кПа | от 84 до 106 |
Сведения о методах измерений
- Приведены в разделе 6 «Принцип действия и порядок работы» руководства по эксплуатации ПРШН.411151.009 РЭ.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц ТУ ПРШН.411151.009 Ваттметры. Технические условия
