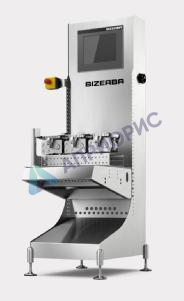

Поверка устройства весоизмерительного автоматического CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A

Назначение: для измерений массы.

Поверка устройства весоизмерительного автоматического CWE/CWD/CWF/CWH, MR8, I2, GLM-I, GLM-E, WM-CWL, GLM-E Automac, WP 800 A

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве.

Средства измерений представляют собой устройства весоизмерительные автоматические по ГОСТ Р 54796-2011 классов точности XIII(1) и/или Y(a).

Средства измерений, представляющие собой однодиапазонные или многоинтервальные устройства для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте, включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

• одно или более грузоприемных устройств (далее — ГПУ), включающих в себя весоизмерительные датчики с аналоговым или цифровым выходным сигналом;
• одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;
• ленточные и/или роликовые грузовые конвейеры;
• устройство обработки измерительной информации и управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, устройства питания и коммутации;
• показывающее устройство;
• устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном, или представляющее собой кнопочную клавиатуру.

В зависимости от применения средства измерений (устройство для сортировки по массе, устройство для этикетирования массы, устройство для этикетирования массы и стоимости взвешенного объекта), в его состав также входят датчики нахождения объекта измерения на ГПУ, устройства отбраковки/сортировки, печатающие устройства, устройства обнаружения металлов внутри объектов измерений (металлодетекторы), сканеры для чтения штрих-кодов и т.д.

Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими узлами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.

Средства измерений, представляющие собой однодиапазонные или многоинтервальные устройства для автоматического статического взвешивания объектов измерений (устройство для этикетирования массы и стоимости взвешенного изделия) включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

• ГПУ, включающее в себя весоизмерительный датчик с цифровым выходным сигналом;
• устройство обработки измерительной информации, блоки цифровых интерфейсов, устройства питания и коммутации;
• показывающее устройство;
• устройство управления, совмещенное с показывающим устройством в виде графического дисплея с чувствительным экраном, или представляющее собой кнопочную клавиатуру;
• печатающее устройство.

Функциональные узлы могут быть выполнены в отдельных корпусах, объединены в одном корпусе с одним или несколькими устройствами или заключены в электрический шкаф. ГПУ, грузовые конвейеры, электронные устройства могут быть также установлены на общей опорной раме, индивидуальных опорных рамах или закреплены на каркасе шкафа управления.

Модификации средства измерений представляют собой исполнения, различные по составу модулей и их компоновке, обеспечивающие возможность встраивать их в различные технологические линии, и предназначенные для различных применений.

Модификации средства измерений, применяемые как автоматические весоизмерительные устройства и/или устройства для сортировки по массе для автоматического динамического или статического взвешивания объектов измерений при их движении по конвейерной ленте имеют следующие основные обозначения:

• CWE, MR8, I2 — базовое конструктивное исполнение.
• CWD — упрощенное конструктивное исполнение для работы в условиях сухой окружающей среды.
• CWF — конструктивное исполнение, предназначенное для применения на пищевых производствах.
• CWH — конструктивное исполнение с открытой компоновочной структурой узлов, облегчающей процесс чистки для применения на пищевых производствах.

Основное обозначение (CWE, CWD, CWF, CWH, MR8, I2) может быть дополнено торговым обозначением модели добавлением к основному обозначению буквенного индекса «maxx» и/или числового индекса «1500», «3000», «6000» или «15000», указывающего на максимальную нагрузку в граммах.

Модификации средства измерений, применяемые как автоматические весоизмерительные устройства, устройства для сортировки по массе и/или устройства для этикетирования массы и/или устройства для этикетирования массы и стоимости взвешенного изделия для автоматического динамического и/или статического взвешивания объектов измерений при их движении по конвейерной ленте имеют следующие основные обозначения:

• GLM-I — базовое конструктивное исполнение.
• GLM-E — упрощенное конструктивное исполнение.

Основное обозначение (GLM-I, GLM-E) может быть дополнено торговым обозначением модели добавлением к основному обозначению буквенного индекса «maxx», «evo», и/или буквенного индекса «C-Wrap», «F-Wrap» (относится к способу нанесения этикетки), и/или числового индекса «20», «30» «40» «50», «70», «100», «150» или «170», указывающего на максимально возможную производительность устройств этикетировки в минуту. Также конвейерная линия может иметь V-образную форму, и в этом случае торговое обозначение модели может быть дополнено буквенным индексом «V».

Модификации средства измерений, применяемые как автоматические весоизмерительные устройства, устройства для сортировки по массе имеет основное обозначение:

WM-CWL — исполнение, предназначенное для взвешивания среднегабаритных или крупногабаритных объектов, с ГПУ в виде платформы весов, на которую устанавливается грузовая транспортная система, или с грузовой транспортной системой опирающейся непосредственно на весоизмерительные датчики, установленные на опорной раме (L-ED). Исполнение WM-CWL LE-D может иметь два ГПУ разной длины, расположенные одно на другом, или три ГПУ, два из которых расположены рядом, образуя участок конвейерной линии, и опирающиеся на третье. ГПУ может быть расположено под наклоном до 20о

Средство измерений с основным обозначением WM-CWL может иметь торговое обозначение модели CWL, CWL-L, CWL-H, CWL-M или CWL-I, дополненное буквенными индексами «Eco», «Max», «Flexx», или их комбинацией. Также оно может быть оснащено комплексом для измерений габаритных размеров и объема VMS (регистрационный № 63294-16).

Модификации средства измерений, применяемые как устройства для этикетирования массы и стоимости взвешенного изделия для автоматического статического взвешивания объектов измерений имеют следующие основные обозначения.

GLM-E Automac — исполнение, включающее в себя ГПУ в виде платформы и объединенные в одном корпусе устройство обработки измерительной информации, показывающее устройство, устройство управления (клавиатура оператора), печатающее устройство, и предназначенное для встраивания в упаковочные машины. Основное обозначение (GLM-E Automac) может быть дополнено торговым обозначением модели добавлением к основному обозначению индекса «maxx».

WP 800 A — исполнение, представляющее собой полностью укомплектованную упаковочную машину, включающее в себя ГПУ в виде платформы, устройство обработки измерительной информации, показывающее устройство, устройство управления (клавиатура оператора), печатающее устройство, подсистемы обертывания объектов измерений и нанесения этикеток.

Место расположения переключателя настройки и регулировки, закрываемого пломбой

На маркировочной табличке средства измерений указываются основные данные:

• наименование (или идентификационный знак) изготовителя;
• обозначение типа (основное обозначение модификации, исполнения) средства измерений;
• заводской номер;
• обозначение класса(ов) точности;
• знак утверждения типа;
• максимальная скорость грузовой транспортной системы (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
• максимальная скорость взвешивания, нагрузок/мин (если применимо);
• обозначения режима взвешивания, для которого предназначено средство измерения (если применимо, для средств измерений, предназначенных для взвешивания объектов измерений при их движении по конвейерной ленте);
• значения (в случае нескольких ГПУ — для каждого ГПУ): максимальной нагрузки Max (Maxi поддиапазонов взвешивания для многоинтервальных средств измерений), минимальной нагрузки Min, поверочного деления e (в\ поддиапазонов взвешивания для многоинтервальных средств измерений), диапазона уравновешивания тары при наличии соответствующего устройства;
• диапазон температуры;
• идентификационные (заводские) номера ГПУ в составе средства измерений (при необходимости в случае нескольких ГПУ).

Основные метрологические характеристики (Max (Max;), Min, e (e;), d (d;)) также отображаются на дисплее или на дополнительной маркировочной табличке рядом с ним.

Программное обеспечение

Программное обеспечение (далее — ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве. Имеет метрологически значимую и метрологически незначимую (функциональную) части.

Метрологически значимой частью ПО является ПО устройства обработки измерительной информации и управления исполнительными механизмами средства измерений, которое передает результаты измерений массы и измерительную информацию функциональной части ПО.

Функциональная часть ПО (GT-SoftControl; .RetailPowerScale; Scale OEM Module, или встроенное ПО) реализует пользовательский интерфейс, а также передачу измерительной информации по интерфейсам связи.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используются следующие средства:

а)    после запуска ПО проводится проверка его целостности автоматическим вычислением контрольной суммы по машинному коду (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с хранящимся в энергонезависимой памяти фиксированным значением; если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в нестираемом журнале событий в энергонезависимой памяти.

б)    доступ к параметрам регулировки и настройки осуществляется с использованием пароля.

Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши (<i>) или в соответствующем пункте меню согласно руководству по эксплуатации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077—2014.

Идентификационные данные ПО
