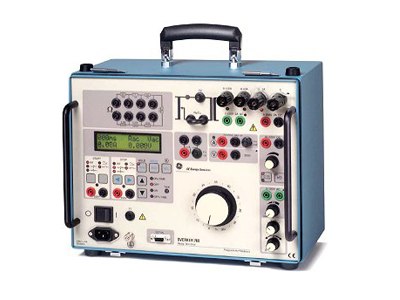

Поверка устройства контрольно-измерительного для проверки релейной защиты SVERKER 750, SVERKER 760, SVERKER 780
Поверка осуществляется по документу МП 47767-11 «Устройства контрольно—измерительные для проверки релейной защиты SVERKER 750, SVERKER 760, SVERKER 780. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: калибратор многофункциональный Transmille 3010; трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,01); измеритель многофункциональный характеристик переменного тока РЕСУРС-UF2пт (± 0,05 %); мультиметр цифровой APPA-109N (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.)); частотомер электронно—счетный Ч3-54 (± 5∙10-7), калибратор переменного тока Ресурс—К2.
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам контрольно—измерительным для проверки релейной защиты SVERKER 750, SVERKER760, SVERKER 780
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1⋅10-2…3⋅109 Гц.
- ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
- Техническая документация фирмы «Megger Sweden AB», Швеция.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения напряжения постоянного и переменного тока; измерения силы постоянного и переменного тока; измерения угла сдвига фаз; измерения интервалов времени; формирования испытательных сигналов для проверки релейных защит.
Поверка устройства контрольно-измерительного для проверки релейной защиты SVERKER 750, SVERKER 760, SVERKER 780
Принцип действия устройств в заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них. Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
Принцип действия устройств в части измерения временных интервалов между подачей сигналов запуска и останова основан на методе счета импульсов от встроенного генератора в течение стробирующего импульса, с последующим представлением результата в цифровой форме. Принцип действия устройств в части измерения угла сдвига фаз основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз.
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей се—
ти с помощью регулируемого автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока, измерительный трансформатор тока, микропроцессор, ЖК—дисплей, органы управления (кнопки, тумблеры), источник питания.
Устройства оснащены защитой от перегрева и короткого замыкания, делающей невозможной использование оборудование, пока не будут устранены причины, вызвавшие короткое замыкание, либо температура не снизится до безопасной величины. Управление устройствами осуществляется оператором вручную кнопками и ручками на панели управления.
Устройства выпускаются в трех модификациях SVERKER 750, SVERKER 760, SVERKER 780, отличающихся наличием дополнительных сервисных функций (дополнительный источник напряжения с фазорегулятором и т.д.) Все органы управления, индикации, гнезда цепей расположены на лицевой панели устройств. Для связи с персональным компьютером устройства оснащаются интерфейсами USB либо RS-232.
Конструктивно устройства выполнены в металлических корпусах с защитными крышками и ручками для переноски. Питание устройств – от сети переменного тока.
Межповерочный интервал
|
|
Госреестр
|
|
Особенности
|
Поверка осуществляется по документу МП 47767-11 «Устройства контрольно—измерительные для проверки релейной защиты SVERKER 750, SVERKER 760, SVERKER 780. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: калибратор многофункциональный Transmille 3010; трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,01); измеритель многофункциональный характеристик переменного тока РЕСУРС-UF2пт (± 0,05 %); мультиметр цифровой APPA-109N (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.)); частотомер электронно—счетный Ч3-54 (± 5∙10-7), калибратор переменного тока Ресурс—К2.
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам контрольно—измерительным для проверки релейной защиты SVERKER 750, SVERKER760, SVERKER 780
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1⋅10-2…3⋅109 Гц.
- ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
- Техническая документация фирмы «Megger Sweden AB», Швеция.
