Поверка устройств распределенного ввода-вывода SIMATIC ET200
Поверка осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки». Основные средства поверки:
- калибратор универсальный Н4-7, Г осреестр № 46628-11;
- мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-08;
- магазин сопротивлений МСР-60 М, Госреестр № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак утверждения типа наносится на корпус модулей устройства в соответствии с рисунком 2.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Нормативные документы, устанавливающие требования к устройствам распределенного ввода-вывода SIMATIC ET200
- ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), выработки аналоговых и цифровых сигналов локального управления и регулирования распределенными в пространстве технологическими процессами и объектами в режиме управления от ведущих устройств и применяются при автоматизации технологических процессов для дополнения возможностей основных групп контроллеров SIMATIC S7.
Поверка устройств распределенного ввода-вывода SIMATIC ET200
Устройства относятся к проектно-компонуемым изделиям, имеющим модульную или моноблочную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:
- модулей ввода/вывода аналоговых и дискретных сигналов SM;
- подчиненных интерфейсных модулей для связи с центральными контроллерами;
- коммуникационных процессоров для подключения к сетям PROFIBUS-DP, AS — и MPI-, PPI-интерфейсам; связи с другими контроллерами серии SIMATIC S7;
- функциональных модулей.
Основные модификации устройств и их различия устройств
Модификации | Класс защиты по ГОСТ 14254-96 | Особенности
применения |
Количество
модулей |
Температурный диапазон применения |
ET200Pro | IP65/67 | Монтаж непосредственно на оборудовании без дополнительной защиты | 1 базовый модуль и до16 модулей расширения | от -25 до +55°С |
ET200Eco | моноблок | от -25 до +60°С | ||
ET200S | IP20 | Высокая гибкость применения за счёт большого числа комбинаций количества каналов ввода-вывода | 1 базовый модуль и до 64 модулей расширения | от 0 до +60°С при гориз. уст.; от 0 до +40°С при верт. уст.; от -25 до +60°С SIPLUS версия |
ET200М | Модули S7-300, в т.ч. с резервированием, с Hart-протоколом и во взрывозащищенном исполнении | 1 базовый модуль и до 12 модулей расширения | ||
ET200iSP | IP30 | Модульная периферия для использования во взрывоопасных зонах | 1 базовый модуль и до 32 модулей расширения | от -20 до +70°С при гориз. уст.; от -20 до +40°С при верт. уст. |

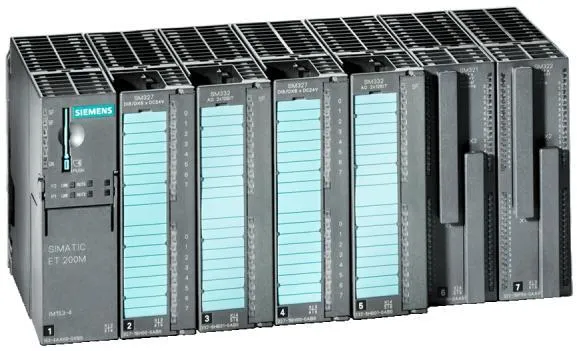

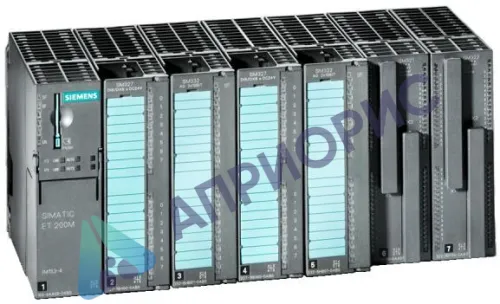

Конструктивно модули устройства крепятся на терминальные модули, располагаемые на профильных шинах DIN.
Программное обеспечение
Программные продукты используемое для работы с децентрализованной периферией ET200 можно разделить на 2 группы — встроенное программное обеспечение (ВПО) устройства и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулирования, указанные в таблицах 3 — 11, нормированы с учетом ВПО.
Внешнее программное обеспечение «STEP 7» (в том числе в составе комплексного пакета PCS7), не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 2, позволяет выполнять:
- настройку модулей и центральных процессоров: выбор количества используемых измерительных каналов, выбор диапазона измерения (воспроизведения) сигналов из представленных в таблицах 3 — 11, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);
- тестирование проектов, выполнение пуско-наладочных работ, обслуживание контроллера в процессе эксплуатации;
- установку парольной защиты от несанкционированного доступа.
Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | STEP7 | STEP7 Professional |
Номер версии, не ниже | V5.5 | V13 |
Цифровой идентификатор ПО | — | — |
Измерительный
модуль |
Диапазоны
входных сигналов |
Диапазоны
выходных сигналов |
Пределы допускаемой основной погрешности 1) | Пределы допускаемой дополнительной погрешности 2) |
модуль ввода сигналов напряжения 6ES7 134-4FB0x-xxxx 6AG1 134-4FB0x-xxxx | от -10 до +10 В; от -5 до +5 В; от 1 до 5 В | 13 бит | Y = ±0,4 % | Y = ±0,6 % |
модуль вывода аналоговых сигналов 6ES7 134-4FB5x-xxxx | от -10 до +10 В; от -5 до +5 В; от 1 до 5 В | 15 бит + знак | Y = ±0,2 % | Y = ±0,3 % |
от -2,5 до +2,5 В | 14 бит + знак | Y = ±0,4 % | Y = ±0,6 % | |
модуль ввода сигналов напряжения 6ES7 134-4LB0x-xxxx 6AG1 134-4LB0x-xxxx | от -10 до +10 В; от -5 до +5 В; от 1 до 5 В | 15 бит | Y = ±0,05 % | Y = ±0,1 % |
модуль ввода токовых сигналов 6ES7 134-4GB0x-xxxx 6AG1 134-4GB0x-xxxx | от 4 до 20 мА | 13 бит | Y = ±0,4 % | Y = ±0,6 % |
модуль ввода токовых сигналов
6ES7 134-4GB 1x-xxxx 6AG1 134-4GB1x-xxxx |
от 4 до 20 мА; от -20 до +20 мА | 13 бит | Y = ±0,4 % | Y = ±0,6 % |
модуль ввода токовых сигналов 6ES7 134-4GB5х-xxxx 6AG1 134-4GB5x-xxxx | от 4 до 20 мА | 15 бит | Y = ±0,2 % | Y = ±0,3 % |
модуль ввода токовых сигналов
6ES7 134-4GB6х-xxxx |
от 4 до 20 мА; от 0 до 20 мА; от -20 до +20 мА | 15 бит | Y = ±0,2 % | Y = ±0,3 % |
модуль ввода токовых сигналов
6ES7 134-4GD0x-xxxx 6AG1 134-4GD0x-xxxx |
от 4 до 20 мА | 13 бит | Y = ±0,3 % | Y = ±0,4 % |
модуль ввода токовых сигналов 6ES7 134-4JD0х-xxxx | от -80 до +80 мВ; ТП типа: E, N, J, K, L, S, R, B, T | 15 бит | Y = ±0,4 % | Y = ±0,6 % |
модуль ввода токовых сигналов 6ES7 134-4MB0x-xxxx 6AG1 134-4MB0x-xxxx | от 4 до 20 мА; от -20 до +20 мА | 15 бит | Y = ±0,05 % | Y = ±0,1 % |
модуль ввода сигналов термопар 6ES7 134-4JB0x-xxxx | от -80 до +80 мВ; ТП типа: E, N, J, K, L, S, R, B, T | 15 бит | Y = ±0,4 % | Y = ±0,6 % |
модуль ввода сигналов термометров сопротивления 6ES7 134-4JB5x-xxxx 6AG1 134-4JB5x-xxxx | Pt100, Ni100; 150 Ом, 300 Ом, 600 Ом | 15 бит | Y = ±0,4 % | Y = ±0,6 % |
модуль ввода сигналов термопар
6ES7 134-4КБ0х-хххх 6AG1 134-4NB0х-хххх |
от -80 до +80 мВ | 15 бит + знак | Y = ±0,05% | Y = ±0,1% |
ТП типа: E, N, J, K, L, S, R, B, T, С | А = ±1 °С3) Тхс = ±1,5 °С | А = ±1,5 °С3) Тхс = ±2,5 °С | ||
модуль ввода сигналов термопреобразователей сопротивления 6ES7 134-4Ш5х-хххх 6AG1 134-4NB5x-xxxx | Pt100, Pt200, Pt500, Pt1000 | 15 бит + знак | Y = ±0,6 % | Y = ±1,0 % |
Cu100 | Y = ±1,0 % | Y = ±1,5 % | ||
Ni100, Ni120, Ni200, Ni500, Ni1000 | Y = ±0,2 % | Y = ±0,4 % | ||
100 Ом, 300 Ом, 600 Ом, 3000 Ом | 15 бит | Y = ±0,05 % | Y = ±0,1 % | |
модуль вывода аналоговых сигналов 6ES7 135-4FB0x-xxxx 6AG1 135-4FB0x-xxxx | 13 бит + знак | от -10 до+10 В | Y = ±0,2 % | Y = ±0,4 % |
12 бит | от 1 до 5 В | |||
модуль вывода аналоговых сигналов 6ES7 135-4FB5x-xxxx | 15 бит + знак | от -10 до +10 В; от -5 до +5 В | Y = ±0,1 % | Y = ±0,2 % |
14 бит | от 1 до 5 В | |||
модуль вывода аналоговых сигналов 6ES7 135 -4GB5x-xxxx | 15 бит + знак | от 4 до 20 мА; от-20 до +20 мА | Y = ±0,1 %
Y = ±0,3 % |
Y = ±0,2 %
Y = ±0,4 % |
модуль вывода аналоговых сигналов 6ES7 135-4LB0x-xxxx 6AG1 135-4LB0x-xxxx | 15 бит + знак | от -5 до +5 В от -10 до +10 В от 1 до 5 В | Y = ±0,05 % | Y = ±0,1 % |
модуль вывода аналоговых сигналов 6ES7 135-4GB0x-xxxx 6AG1 135-4GB0x-xxxx | 13 бит | от 4 до 20 мА; от-20 до +20 мА | Y = ±0,3 % | Y = ±0,5% |
модуль вывода аналоговых сигналов 6ES7 135-4MB0x-xxxx | 15 бит | от 4 до 20 мА; от-20 до +20 мА | Y = ±0,05 % | Y = ±0,1% |
Примечания:
1) у — обозначение основных и дополнительных приведенных погрешностей к верхнему значению диапазона, А — обозначение основных и дополнительных абсолютных погрешностей; 2) допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст; 3) пределы допускаемых основной и дополнительной погрешностей для ТП типа С ±5 °С и ±7 °С соответственно. |
Поверка осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки». Основные средства поверки:
- калибратор универсальный Н4-7, Г осреестр № 46628-11;
- мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-08;
- магазин сопротивлений МСР-60 М, Госреестр № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак утверждения типа наносится на корпус модулей устройства в соответствии с рисунком 2.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- Нормативные документы, устанавливающие требования к устройствам распределенного ввода-вывода SIMATIC ET200
- ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
