Поверка установок контроля и диагностирования диэлектриков УКД-70
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для генерирования и измерения высоких напряжений постоянного и переменного тока, для применения в электротехнической промышленности (контроль изоляции силовых кабелей, диагностирования изоляции устройств высокого напряжения), для использования в качестве регулируемых источников высокого напряжения постоянного и переменного тока.
Поверка установок контроля и диагностирования диэлектриков УКД-70

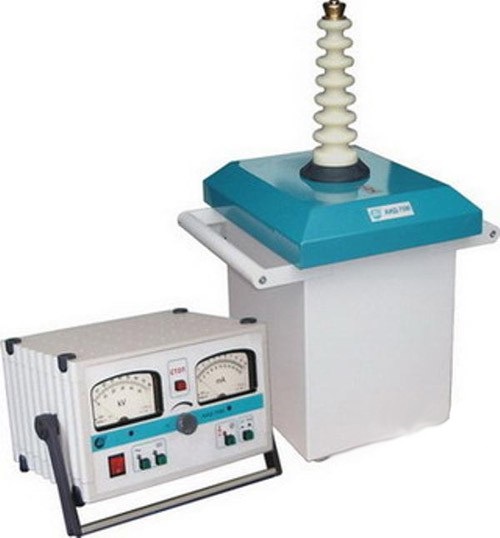

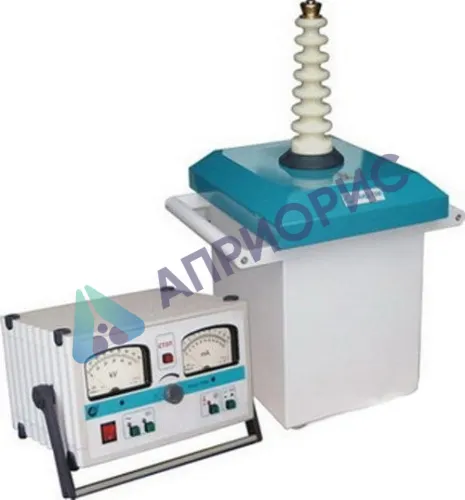

Установка контроля и диагностирования диэлектриков «УКД-7б» (далее — установка) представляет собой преобразователь переменного напряжения 220 В частотой 50 Гц в переменное напряжение, регулируемое от 0 до 50 кВ (действующие значения), либо, в зависимости от выбранного режима работы, в напряжение постоянного тока, регулируемое от О до 70 кВ.
Установка состоит из следующих основных узлов:
- генератора высоковольтного;
- пульта управления;
- соединительного кабеля;
- кабеля сетевого питания.
Установка действует следующим образом. Напряжение однофазной сети переменного тока поступает на регулирующий автотрансформатор и с его выхода — на первичную обмотку высоковольтного трансформатора. При работе в режиме переменного тока высокое напряжение с вторичной обмотки высоковольтного трансформатора поступает непосредственно на высоковольтный вывод установки, а при работе в режиме постоянного тока — через высоковольтный выключатель поступает на однополупериодный выпрямитель и далее на высоковольтный вывод установки.
В состав системы измерений выходного напряжения и тока входят делитель высокого напряжения и амплитудный детектор, при этом регистрирующими приборами являются два микроамперметра, отградуированные в киловольтах и миллиамперах, встроенные в пульт управления.
В установке применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. При превышении заданных характеристик схема отключает высокое напряжение. В установке также предусмотрено устройство автоматического заземления при выключении высокого напряжения.
Метрологические характеристики:
- диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц , кВ ……………………………………………………………………………………………… от 0,05 до 50;
- диапазон регулирования высокого напряжения постоянного тока с учетом амплитуды пульсаций, кВ ………………………………………………………………………………………………………. от 0,05 до 70;
- диапазон измерений силы постоянного и переменного тока при испытании электрической прочности изоляции, мА………………………………………………………………… от 0,01 до 10;
- пределы допускаемой приведенной основной погрешности при измерении напряжения постоянного тока с пульсациями, не превышающими 5 %о от установленного значения напряжения, %о ……………………………………………………………………………………….. ± 3,0;
- пределы допускаемой приведенной основной погрешности при измерении напряжения переменного тока синусоидальной формы частотой 50 Гц, %о………………………………………… ± 3,0;
- пределы допускаемой приведенной основной погрешности при измерении силы постоянного тока с учетом пульсаций, %в………………………………………………………….. ± 5,0;
- пределы допускаемой приведенной основной погрешности при измерении действующих значений силы переменного тока синусоидальной формы, %о……………………………………….. ± 5,0.
Пределы допускаемых дополнительных погрешностей установки в диапазоне рабочих
| температур не превышают пределов допускаемых основных погрешностей установки. общие технические характеристики: | |
| — время установления рабочего режима, не более, с ………………….. | 20; |
| — габаритные размеры пульта управления, мм ……………………………….. | 370х350х230; |
| — габаритные размеры генератора высоковольтного, мм …………………. | 395 хЗ 50х685; |
| — масса пульта управления, не более, кг ……………………………………….. | 16; |
| „масса генератора высоковольтного, не более, кг …………………….. | 41; |
| — длина соединительных кабелей, м…………………………………………… | 4 ± 0,1. |
Установка обеспечивает работу в повторна-кратковременном режиме с продолжительностью включенного состояния 10 мин. и с перерывами между включениями продолжительностью 5 мин.
Питание установки осуществляется от однофазной сети переменного тока частотой 50 Гц с напряжением (220 ± 22) В.
Мощность, потребляемая установкой, не превышает 1200 В-А.
Средняя наработка на отказ — не менее 8000 ч в нормальных условиях применения. Средний срок службы установки — не менее 5 лет.
Среднее время восстановления — не более 8 ч.
Нормальные условия применения:
- температура окружающего воздуха, °С………………………………………… 20 ± 5;
- атмосферное давление, кГlа …………………………………………………….. 84-106;
- относительная влажность воздуха, %о………………………………………………………….. 30-80.
Рабочие условия применения: - температура окружающего воздуха, °С …………………………………………. вт минус 10 до 40;
- атмосферное давление, кПа ………………………………………………………….. от 70 до 106,7;
- относительная влажность воздуха, не более, %о 98 при 25 °С.
