Поверка установок для поверки плоскопараллельных концевых мер длины «КИТ КМД»
Поверка осуществляется в соответствии с документом КТОР.121001.002 ИЗ «Установки измерительные «КИТ КМД». Методика поверки», утвержденным ФГУП «ВНИИМС» 18 сентября 2013 г. и входящим в комплект поставки установок.
Основные средства поверки: концевые меры длины плоскопараллельные 1-го, 2-го, 3-го разрядов по МИ 1604-87.
Сведения о методах измерений
- Сведения о методах измерений содержатся в разделе 2.3. «Порядок эксплуатации» документа КТОР.121001.002 РЭ «Измерительные установки «КИТ КМД». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам измерительным «КИТ КМД»
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм».
- ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия». КТОР.121001.002 ТУ «Установки измерительные «КИТ КМД». Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для поверки концевых мер длины 2-го, 3-го, 4-го разряда всех классов точности по ГОСТ 9038-90, а так же для измерения линейных размеров с использованием эталонов (калибров).
Поверка установок для поверки плоскопараллельных концевых мер длины «КИТ КМД»
Действие установок основано на принципе измерения линейных размеров посредством индуктивного преобразователя (индуктивных преобразователей) линейных перемещений, сигнал с которых подвергается аналого-цифровой обработке с последующим выводом в цифровом и графическом виде.
В режиме поверки концевых мер длины действие установок основано на принципе сравнения длин поверяемой и эталонной концевой меры длины путем поочередного касания мер в заданных точках измерительным наконечником (измерительными наконечниками) индуктивного преобразователя (индуктивных преобразователей) линейных перемещений. Выходной аналоговый сигнал индуктивного преобразователя линейных перемещений поступает на вход измерительного модуля. В измерительном модуле происходит оцифровка аналогового сигнала и линейная цифровая фильтрация. Измерительный модуль по интерфейсу USB передает цифровой сигнал о линейном перемещении штока датчика в персональный компьютер. Цифровая информация в персональном компьютере обрабатывается управляющей программой, отображается на экране монитора и выводится на печатающее устройство в виде аттестата и протокола поверки. Информация о длине мер в применяемом эталонном наборе вводится оператором на этапе подготовки к поверке, исходя из протокола поверки.

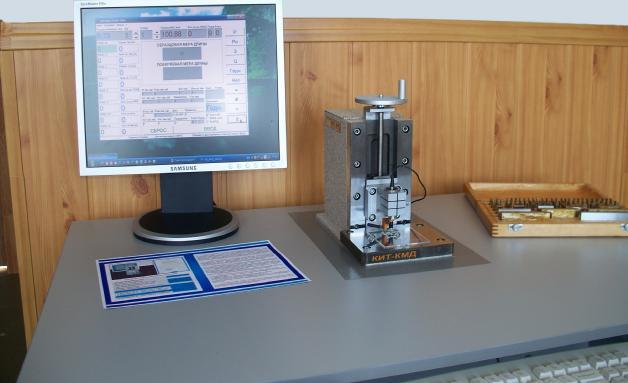

В состав установок «КИТ КМД» входят измерительная стойка, измерительный модуль, модуль привода, измерительный преобразователь (один или два) и персональный компьютер с программой поверки КМД.
Для измерения линейных размеров установка поставляется с адаптером измерительного преобразователя позволяющим заменить следующие измерительные приборы и головки:
- оптикаторы 01П, 02П, 05П;
- интерферометр Уверского;
- микрокаторы 01ИГП, 5ИГП;
- трубки горизонтального или вертикального оптиметра.
Для базирования деталей при измерении диаметров по дополнительной заявке установки комплектуются призмой-кондуктором с измерительными рычагами.
Установки выпускаются в пяти исполнениях: КТОР.121001.002.10, КТОР.121001.002.12, КТОР.121001.002.14, с двумя измерительными преобразователями и КТОР.121001.002.11, КТОР.121001.002.13 с одним измерительным преобразователем.
Программное обеспечение
Установки измерительные «КИТ КМД» имеют внешнее программное обеспечение, записанное на CD-диск.
Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер)
ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора ПО |
КИТ КМД Сервис | KIT_KMD_Service | v2.01 | Полностью соответствует номеру версии и серийному номеру средства измерения. | СКС-32 |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Длина поверяемых мер, мм | от 0, | до 100 |
Пределы измерений, мкм | ±250
±2500 |
|
Дискретность отсчета, мкм | 0,001; 0,01; 0,1 | |
Пределы допускаемой абсолютной погрешности установки на пределах измерений ±3, ±10, ±20, ±200 мкм (при шаге дискретности 0,001; 0,01 мкм), мкм | ±0,02; ±0,04; ±0,08; ±0,6 | ±0,03; ±0,05; ±0,08; ±0,6 |
Пределы допускаемой абсолютной погрешности установки на пределах измерений ±1000 мкм (при шаге дискретности 0,1 мкм), мкм | ±4 | |
Повторяемость измерений, мкм, не более, | 0,01 | 0,02 |
Измерительное усилие, Н, не более
— верхний наконечник преобразователя — нижний наконечник преобразователя |
1.5
1.6 |
|
Напряжение питания, В | ~220 ± 22 | |
Частота питания, Г ц | 50 ± 1 | |
Потребляемая мощность, Вт, не более | 60 | |
Время предварительного прогрева, мин, не более | 15 | |
Габаритные размеры измерительного модуля и модуля привода, мм
— длина — ширина — высота |
190
140 70 |
|
Габаритные размеры измерительной стойки, мм
— длина — ширина — высота |
170
370 330 |
|
Масса, кг, не более
— измерительного модуля — модуля привода — измерительной стойки |
2
2 50 |
Поверка осуществляется в соответствии с документом КТОР.121001.002 ИЗ «Установки измерительные «КИТ КМД». Методика поверки», утвержденным ФГУП «ВНИИМС» 18 сентября 2013 г. и входящим в комплект поставки установок.
Основные средства поверки: концевые меры длины плоскопараллельные 1-го, 2-го, 3-го разрядов по МИ 1604-87.
Сведения о методах измерений
- Сведения о методах измерений содержатся в разделе 2.3. «Порядок эксплуатации» документа КТОР.121001.002 РЭ «Измерительные установки «КИТ КМД». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам измерительным «КИТ КМД»
- ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2 … 50 мкм».
- ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия». КТОР.121001.002 ТУ «Установки измерительные «КИТ КМД». Технические условия».
