Поверка установки проверки средств релейной защиты Уран-1 и Уран-2

Назначение: для измерений силы и напряжения переменного и выпрямленного тока при проведении проверки и настройки уставок и времени срабатывания и отпускания контактов устройств релейной защиты и элементов автоматики: «Уран-1» — только простых средств, «Уран-2» простых и сложных средств, являются переносными и используются в местах установки систем релейной защиты и автоматики в распределительных сетях, агрегатах, генераторов и двигателях напряжением 0,4 и 6-35 кВ в условиях электростанций, промышленных предприятий и лабораторий.

15.05.2012 продлен срок свидетельства

Поверка установки проверки средств релейной защиты Уран-1 и Уран-2

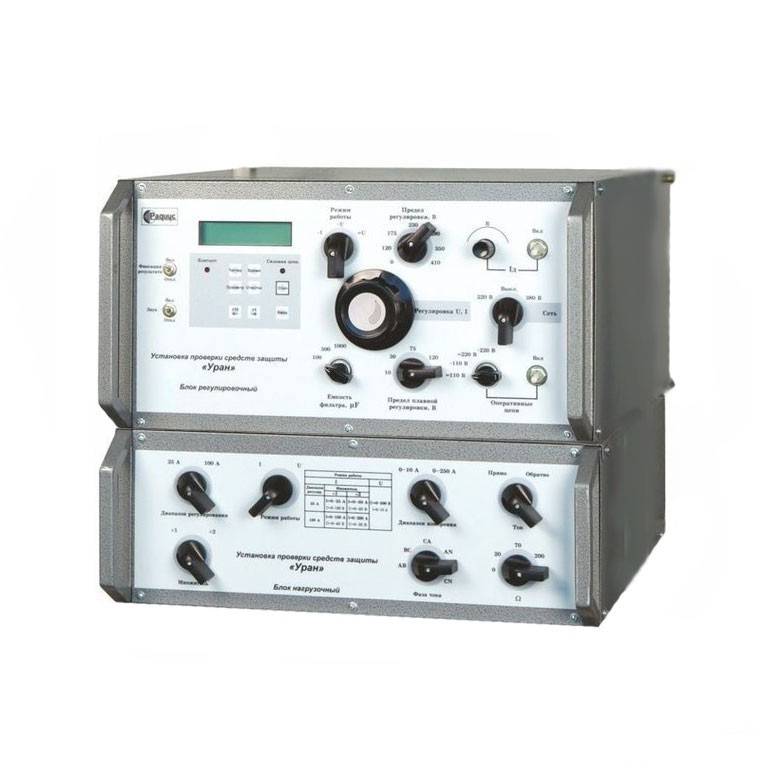

Установка «Уран-1 », состоящая из регулировочного (БР) и нагрузочного (БН) блоков, подаёт на испытываемый объект плавно регулируемые сигналы напряжения и силы переменно­го тока, напряжения постоянного тока, измеряет величину подаваемых сигналов и время сраба­тывания и отпускания контактов проверяемого устройства.

Силовая часть БР включает в себя трансформаторы силовой и питания контактов прове­ряемого реле, автотрансформатор плавной регулировки, коммутирующий выходные цепи маг­нитный пускатель, схему получения испытательных сигналов напряжения и силы постоянного тока, схему питания оперативных цепей защиты.

Измерительная схема БР включает аналогово-цифровой преобразователь (АЦП) и изме­рительные преобразователи с усилителями.

Работой БР в соответствии с записанной в ПЗУ программой и выводом информации на жидкокристаллический индикатор управляет микропроцессор. Клавиатурой БР выбираются режимы работы, вводятся необходимые параметры, выбираются результаты измерений для отображения на индикаторе. При измерении электрических характеристик проверяемых средств защиты схема управления обрабатывает сигналы, отображая на индикаторе значения силы тока и напряжения, подаваемых на проверяемое средство защиты и в случае необходимо­сти переключает пределы, либо размыкает выходные цепи, сообщая о перегрузке.

При измерении временных характеристик схема управления коммутирует выходные це­пи магнитным пускателем, проверяет состояние контактов защиты, измеряет и выводит на ин­дикатор время срабатывания, возврата или длительность замкнутого состояния проскальзы­вающего контакта. Вид контакта защиты (замыкающий или размыкающий) схема управления определяет автоматически.

В процессе работы схема управления также контролирует тепловой режим силового трансформатора, включает вентилятор, а при перегреве отключает установку для охлаждения трансформатора.

БН является источником переменного тока и содержит силовую и измерительную части. Силовая часть включает трансформатор, формирующий выходной ток, набор мощных резисто­ров и переключатели направления тока, режима работы, диапазона измерений, выбора фаз и величины сопротивления, включаемого в первичную обмотку трансформатора. С помощью пе­реключателей, в зависимости от нагрузки, вторичные обмотки трансформатора могут вклю­чаться параллельно или последовательно, переключаться с трансформаторной на автотранс­форматорную схему.

В случае совместной работы БР и БН для снятия с выхода БН большей мощности ис­пользуется питание от сети 380 В.

Измерительная схема БН включает измерительные преобразователи с усилителями, аналогичные используемым в БР. Сигналы измерительной схемы БН через кабель передаются на схему управления БР для обработки и отображения результатов измерений, а также управ­ления вентилятором БН.

Установка «Уран-2» в дополнение к блокам БН и БР, содержит блок трехфазного на­пряжения (далее — БТН), позволяющий подавать на испытываемый объект регулируемые по величине, фазе и частоте сигналы однофазного и трехфазного напряжения и силы однофазного переменного тока.

БТН содержит силовую, измерительную и управляющую части.

Силовая часть включает: блок питания, три усилителя мощности, три трансформатора формирования испытательных напряжений, трансформатор формирования испытательного то­ка, переключатели и реле.

Измерительная схема включает аналогичные БР измерительные преобразователи с уси­лителями. Кроме того, блок содержит схему измерений сопротивления. Сигналы преобразова­телей поступают на входы АЦП блока БТН.

Схема управления содержит управляющий микропроцессорный контроллер, формиро­ватель синусоидального сигнала, клавиатуру, жидкокристаллический индикатор с управлением и схему выделения синхроимпульса.

Контроллер, формирователи синусоидального сигнала, три усилителя мощности, и трансформаторы создают три независимых синусоидальных напряжения переменного тока.

Выходные обмотки трансформаторов переключателем могут включаться в «звезду» для получения симметричной системы трехфазных напряжений, либо для получения однофазного напряжения — последовательно или параллельно.

Контроллер и формирователь синусоидального сигнала управляют сдвигом фаз между формируемыми БТН сигналами и током, формируемым БН. Значение угла сдвига фаз измеря­ется и отображается на индикаторе БТН.

Блок БТН позволяет имитировать в режиме формирования напряжений различные виды аварийных режимов в трехфазных и однофазных цепях, выбор которых производится блоком переключателей.

Установки «Уран-1» и «Уран-2» имеют встроенную автоматическую самодиагностику.
