Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА
Поверка установки выполняется в соответствии с документом «Установки измерительные для прогрузки первичным током РЕТОМТм-ЗОКА. Методика поверки БРГА.441322.025 МП», согласованным с ГЦИ СИ «ВНИИМС» в мае 2007 г.
Межповерочный интервал -2 года.
Перечень основного поверочного оборудования приведен в таблице 2. Таблица 2
| Наименование оборудования | Пределы (диапазоны) измерении | Класс точности или пределы допускаемой основ-ной погрешности |
| Вольтметр-калибратор универ- сальный цифровой В 1-28 (НР34401 А) | 2; 0,2; 20; 200; 1000 В 2 А; | 0,006/0,005 |
| Амперметр переменного тока Д553 (ЦА8500/2) | 0,1; 0,5; 1;
2,5; 5;10; 20; 50 А |
0,2 |
| Измеритель параметров реле Ф291 | 10000, 100000 мс | ±[0,005+0,004(Хк/х-1)] |
| Измеритель разности фаз Ф2- 34 | 0-360° | |
| Калибратор фазы Ф1-4 | 0 — 360° | ±0,03° |
| Трансформатор тока ТНШЛ 0,66 | 3000/5 А | 0,5 |
| Трансформатор тока ТВ 10-IV | 8000/5 А | 0,5 |
| Трансформатор тока измери- тельный ТТИ-100 | Диапазон первичного
тока — от 20 до 18000 А, коэффициент трансформации — 100 |
0,01 |
| Трансформатор тока эталон- ный двухступенчатый ИТТ- 3000.5 | Ном. Значения первичного тока (ГОСТ23б24-79) — от 1 до 3000, ном. Вторичный ток -5 А | 0,01 |
| Измеритель показателей качества электрической энергии РЕСУРС-UF2M | 0- 5 А | 0,2 % |
| Мегомметр (U= 1000 В)
М! 1 ОМ |
0 — 20 МОм
( } |
1,0 |
| Универсальная пробойная
установка УПУ-21 |
(0,5 — 2,5 кВ
( ) |
‘ 4,0
(по вольтметру) |
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ТУ 4222-020-13092133-2007. Установка измерительная для прогрузки первичным током РЕТОМТм-ЗОКА. Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения выдаваемого испытательного тока (до 30 кА) и времени срабатывания расцепителей; выдаваемых и внешних напряжений с помощью встроенного цифрового вольтметра; вторичного тока и угла сдвига фаз при проверке трансформаторов, а также проверки электромагнитных, тепловых и электронных расцепителей автоматических выключателей переменного тока и проверки трансформаторов тока первичным током на предприятиях электрических сетей, электростанций, электрических подстанций, промышленных предприятиях, испытательных лабораториях.
08.06.2012 продлен срок свидетельства
Поверка установки измерительной для прогрузки первичным током РЕТОМ™-30КА

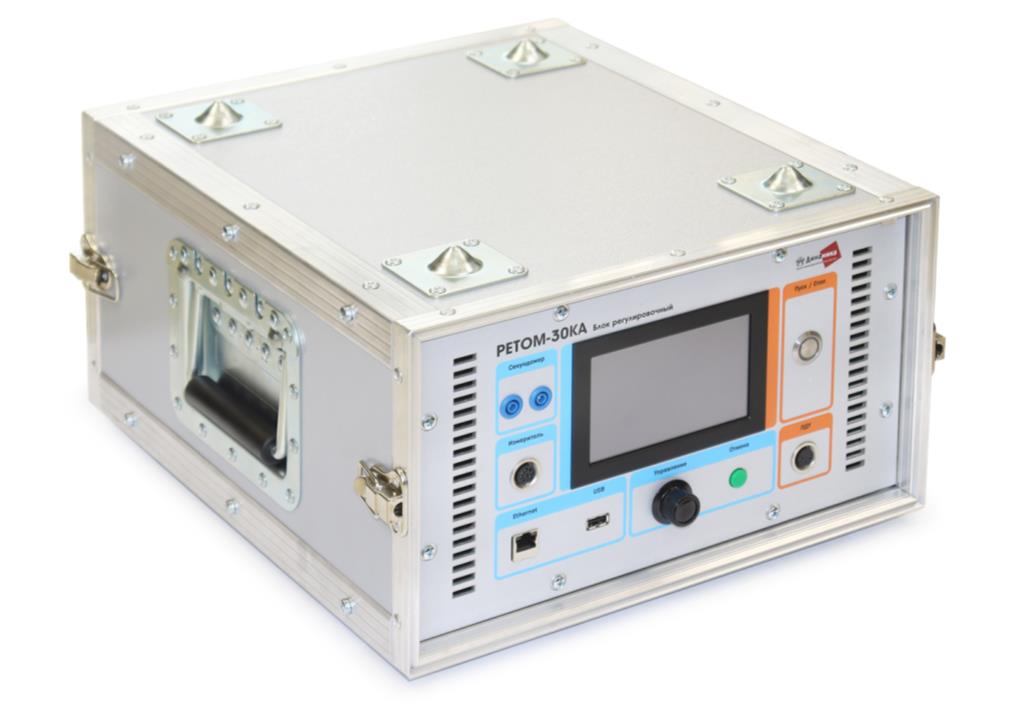

В состав установки входят: блок регулировочный, блок трансформаторный (1 или 2 шт.) и стойка приборная передвижная. Блок регулировочный предназначен для выдачи регулируемого напряжения питания блоков трансформаторных, а также для измерения параметров испытываемого оборудования. Блок трансформаторный представляет собой силовой трансформатор, предназначенный для трансформации регулируемого напряжения, поступающего с блока регулировочного, в ток большой величины. Максимальный выходной ток блока трансформаторного составляет 15 кА, двух блоков — 30 кА. Стойка приборная передвижная предназначена для размещения и перемещения блоков установки при работе. Установка полностью автономна и не требует подключения персонального компьютера.
Блок регулировочный состоит из регулируемого источника напряжения, построенного на автотрансформаторах Т 1 с делителем и Т2 с регулированием выходного напряжения с помощью переключателей «Грубо» и «Точно»; встроенного вольтметра и цифрового секундомера; встроенного килоамперметра первичного тока РА 1 и встроенного амперметра вторичного тока РА2. Напряжение питающей сети 380 В 50Гц подается на схему блока через автоматический выключатель, и с выхода автотрансформатора Т1 с помощью переключателя выбирается полное напряжение сети в режиме «Работа» для подачи на объект и пониженное в режиме предварительной установки тока. Схема управления, измерения и индикации производит включение и отключение силовой схемы с помощью симисторного ключа в момент перехода напряжения питания через нуль. Это обеспечивает отсутствие апериодической составляющей и искажений формы выходного тока.
Регулируемое напряжение с выхода автотрансформатора Т2 подается на первичные обмотки силовых трансформаторов трансформаторных блоков. Силовой трансформатор имеет две одинаковые выходные обмотки, на каждой из которых установлено по одному датчику тока. Датчики тока подключены к схеме измерителя, с выхода которого напряжения, пропорциональные выходным токам обмоток, поступают на вход килоамперметра РА 1. Килоамперметр РА 1 осуществляет сложение или усреднение измеренных токов в зависимости от режима измерения, определяемого способом соединения обмоток трансформаторных блоков.
Блоки установки выполнены в прочных металлических корпусах со съемной крышкой и с ручками. Рабочее поле установки сосредоточено на лицевой панели блока регулировочного. Рабочим положением блока регулировочного может быть как горизонтальное, так и вертикальное положение; блока трансформаторного — горизонтальное.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка установки выполняется в соответствии с документом «Установки измерительные для прогрузки первичным током РЕТОМТм-ЗОКА. Методика поверки БРГА.441322.025 МП», согласованным с ГЦИ СИ «ВНИИМС» в мае 2007 г.
Межповерочный интервал -2 года.
Перечень основного поверочного оборудования приведен в таблице 2. Таблица 2
| Наименование оборудования | Пределы (диапазоны) измерении | Класс точности или пределы допускаемой основ-ной погрешности |
| Вольтметр-калибратор универ- сальный цифровой В 1-28 (НР34401 А) | 2; 0,2; 20; 200; 1000 В 2 А; | 0,006/0,005 |
| Амперметр переменного тока Д553 (ЦА8500/2) | 0,1; 0,5; 1;
2,5; 5;10; 20; 50 А |
0,2 |
| Измеритель параметров реле Ф291 | 10000, 100000 мс | ±[0,005+0,004(Хк/х-1)] |
| Измеритель разности фаз Ф2- 34 | 0-360° | |
| Калибратор фазы Ф1-4 | 0 — 360° | ±0,03° |
| Трансформатор тока ТНШЛ 0,66 | 3000/5 А | 0,5 |
| Трансформатор тока ТВ 10-IV | 8000/5 А | 0,5 |
| Трансформатор тока измери- тельный ТТИ-100 | Диапазон первичного
тока — от 20 до 18000 А, коэффициент трансформации — 100 |
0,01 |
| Трансформатор тока эталон- ный двухступенчатый ИТТ- 3000.5 | Ном. Значения первичного тока (ГОСТ23б24-79) — от 1 до 3000, ном. Вторичный ток -5 А | 0,01 |
| Измеритель показателей качества электрической энергии РЕСУРС-UF2M | 0- 5 А | 0,2 % |
| Мегомметр (U= 1000 В)
М! 1 ОМ |
0 — 20 МОм
( } |
1,0 |
| Универсальная пробойная
установка УПУ-21 |
(0,5 — 2,5 кВ
( ) |
‘ 4,0
(по вольтметру) |
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ТУ 4222-020-13092133-2007. Установка измерительная для прогрузки первичным током РЕТОМТм-ЗОКА. Технические условия.
