Поверка усилителей измерительных MGCplus
Поверка осуществляется в соответствии с документом МП-39/447-2004 «Усилители измерительные MGCplus. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в июле 2004 года.
Основное оборудование, используемое при поверке:
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- тензокалибратор «Transducer Simulator 4» (Госреестр 19913-00 );
- генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр 10237-85 );
- частотомер электронно-счетный Ч3-63/1 (Госреестр 9084-90 );
- генератор импульсов Г5-60 (Госреестр № 5463-76 ).
Сведения о методах измерений
- Методы измерений с помощью усилителей измерительных MGCplus указаны в документе «Усилители измерительные MGCplus. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к усилителям измерительным MGCplus
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.585-2001 Термопары. Номинальные статические характеристики преобразования.
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму и индикации значений измеряемых физических величин.
Поверка усилителей измерительных MGCplus

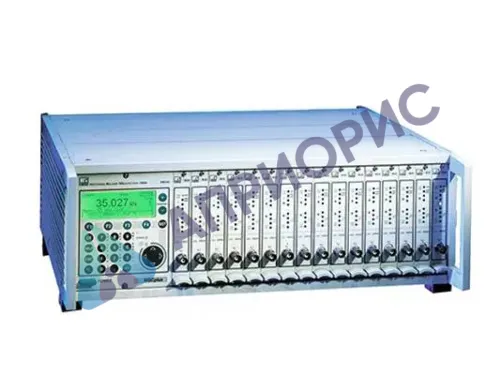

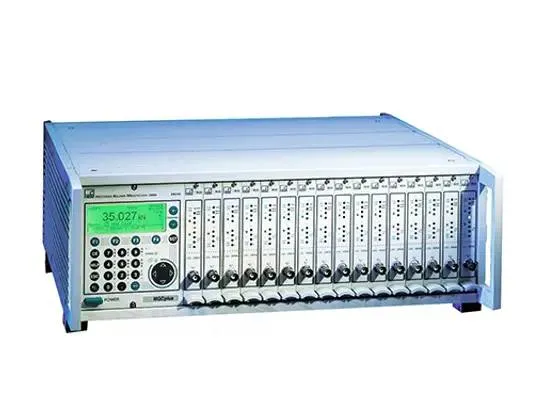

Усилители измерительные MGCplus осуществляют усиление электрических сигналов от первичных измерительных преобразователей — тензометрических, пьезоэлектрических, потенциометрических, индуктивных и резистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала и инкрементных датчиков. Усилители осуществляют запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.
Усилители MGCplus конструктивно выполнены в виде базового блока и сменных одноканальных или многоканальных измерительных модулей для работы практически со всеми видами измерительных преобразователей. Подключение измерительных преобразователей осуществляется при помощи сменных соединительных плат.
Каждый измерительный модуль имеет внутренний процессор, производящий цифровую обработку сигналов, поступающих с измерительных преобразователей. Измерительные модули содержат цифровые фильтры низких частот с характеристиками Баттерворта и Бесселя. Одноканальные измерительные модули также содержат выходные разъемы аналоговых сигналов.
Управление усилителем осуществляется при помощи встроенного микропроцессора или при помощи внешнего управляющего компьютера через коммуникационный процессор, имеющий интерфейсы RS232, RS485, ETHERNET, USB.
На передней панели базового блока размещены:
- панель индикации и управления;
- сменные измерительные модули.
На задней панели базового блока размещены:
- блок питания;
- коммуникационный процессор;
- сменные соединительные платы.
Наименование | Характеристика (диапазон, погрешность) | |
Класс точности | 0,03 | |
У силитель постоянного тока | ||
Вход для измерения напряжения | ||
Диапазон измерения напряжения (выбираемый), В | ± 10,2 | ± 0,0765 |
Смещение нуля, В | ± 10 | ± 0,075 |
Диапазон измеряемых частот, Гц | от 0 до 2400 | от 0 до 250 |
Внутреннее сопротивление источника сигнала, кОм | менее 1,3 | |
Вход для измерения температуры | ||
Диапазон линеаризации, °С: для термопар типа К для термопар типа J для термопар типа T для термопар типа E для термопар типа N для термопар типа S для термопар типа B для термопар типа R | от минус 158 до 1414 от минус 167 до 1192 от минус 210 до 393 от минус 161 до 1005 от минус 186 до 1300 от 181 до 1755 от 570 до 1814 от 178 до 1769 | от минус 191 до 1414 от минус 190 до 1192 от минус 237 до 393 от минус 205 до 1005 от минус 219 до 1300 от минус 50 до 1755 от 160 до 1814 от минус 50 до 1769 |
Предел допускаемой абсолютной погрешности, °С | ±0,06 | *
±0,25 (±0,6) |
Максимальное внутреннее сопротивление, кОм | 1,3 | |
Температурный диапазон компенсации холодного спая, °С | от минус 20 до 60 | |
Вход для измерения силы тока | ||
Диапазон измерения силы тока, мА | ± 50 | |
Диапазон измеряемых частот, Гц | от 0 до 2400 | |
Смещение нуля, мА | от 0 до 50 | |
Максимальное допустимое синфазное напряжение, В | 62 | |
Нелинейность, % | менее 0,02 | |
Влияние изменения температуры окружающей среды на 10 °С, % на чувствительность | менее 0,02 |
Поверка осуществляется в соответствии с документом МП-39/447-2004 «Усилители измерительные MGCplus. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в июле 2004 года.
Основное оборудование, используемое при поверке:
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- тензокалибратор «Transducer Simulator 4» (Госреестр 19913-00 );
- генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр 10237-85 );
- частотомер электронно-счетный Ч3-63/1 (Госреестр 9084-90 );
- генератор импульсов Г5-60 (Госреестр № 5463-76 ).
Сведения о методах измерений
- Методы измерений с помощью усилителей измерительных MGCplus указаны в документе «Усилители измерительные MGCplus. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к усилителям измерительным MGCplus
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.585-2001 Термопары. Номинальные статические характеристики преобразования.
- Техническая документация фирмы-изготовителя.
