Поверка уровнемеров микроволновых бесконтактных VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68
Поверка осуществляется по документу МП 27283-12 Уровнемеры радарные VEGAPULS 6*, фирмы «VEGA Grieshaber KG», Г ермания. Методика поверки», утвержденной ГЦИ СИ «ВНИИМС» в 2011г.
Основное поверочное оборудование:
- рулетка измерительная металлическая по ГОСТ 7502-98 2-го класса.
- термометр с ценой деления 0,10С.
Сведения о методах измерений
- изложены в документе «Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым бесконтактным VEGAPULS 6*
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
- ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения уровня агрессивных химических жидкостей, пульпы, нефти, нефтепродуктов, сжиженных газов, гранулированных и сыпучих веществ и применяются в нефтяной, газовой и химической отраслях промышленности.
Взамен № 27283-09
Поверка уровнемеров микроволновых бесконтактных VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68

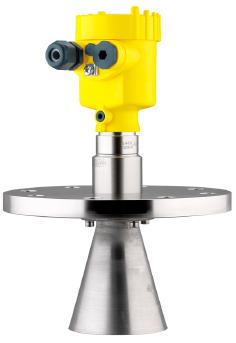

Уровнемеры представляют собой автономное, взрывозащищенное устройство и состоят из электронного блока и волновода, устанавливаемых на крыше резервуара.
Принцип работы уровнемера основан на технологии K-Bond и C-Bond и заключается в измерении времени между излучаемым и отраженным электромагнитными импульсами, пропорциональном расстоянию от волновода до уровня раздела воздух-среда.
Уровнемер обеспечивает отображение информации о текущих значениях уровня и выдачу измеренных значений уровня в аналоговом (4.20 mA + HART) или цифровом (Profibus PA, Foundation Fieldbus) виде.
В зависимости от конструктивного исполнения изготавливаются следующие модификации уровнемеров: VEGAPULS 61, VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66, VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68.
Программное обеспечение
Встроенное программное обеспечение (ПО) уровнемеров используется для измерения уровня продукта относительно установленного диапазона, передачи результата измерения и настройки уровнемеров. Передача результатов измерений производится в виде токового сигнала 4-20мА, по протоколам HART, Profibus PA, Foundation Fieldbus. Для защиты от несанкционированного доступа к настройкам уровнемеров в ПО предусмотрена защита паролем.
Класс защиты ПО по МИ 3286-2010 — «А».
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Sensor software -VEGAPULS | plics VEGAPUL S_60_HART | 4.5.1.0 | 12E0 19EA | CRC64 |
| plics VEGAPUL S_60_PAFF | 4.5.0.0 | 2BCA 1E6E | CRC64 |
| Характеристики | VEGAPULS WL61 | VEGAPULS 61 | VEGAPULS 62 | VEGAPULS 63 |
| Диапазон измерения, м | от 0 до 15 | от 0 до 35 | от 0 до 35 | от 0 до 35 |
| Абсолютная погрешность, мм | ±2 | ±2 | ±2 | ±2 |
| Давление измеряемой среды, мПа | от -0,1 до 0,2 | от -0,1 до 0,3 | от -0,1 до 16 | от -0,1 до 1,6 |
| Температура измеряемой среды, °С | от -40 до +80 | от -40 до +80 | от -200 до +450 | от -200 до +200 |
| Температура окружающей среды, °С | от -40 до +80 от -60 до +80 по индивидуальному заказу | |||
| Степень защиты | IP66/67; IP68 | |||
| Г абаритные размеры, не более, мм | 415x200x200 | 415х200х200 | 790x450x450 | 370x430x430 |
| Масса (в зависимости от присоединения) не более, кг | 3,4 | 3,4 | 17,2 | 15,5 |
| Напряжение питания постоянного тока, В | от 9…17,5 до 14…36 (в зависимости от исполнения электроники и маркировки взрывозащиты) | |||
| Маркировка взрывозащиты и защиты от воспламенения горючей пыли | 0ExiaIICT1.T6; 1Exd[ia]iaIICT1.T6; РО Exia I;
DIP A20 TAT1…T6 IP66; DIP A21 TAT1…T6 IP66; Ex t IIIC T…Da, Da/Db, Db IP66 |
|||
| Характеристики | VEGAPULS 65 | VEGAPULS 66 | VEGAPULS 67 | VEGAPULS SR68 | VEGAPULS 68 |
| Диапазон измерения, м | от 0 до 35 | от 0 до 35 | от 0 до 15 | от 0 до 30 | от 0 до 75 |
| Абсолютная погрешность, мм | ±8 | ±8 | ±2 | ±2 | ±2 |
| Давление измеряемой среды, мПа | от -0,1 до 1,6 | от -0,1 до 16 | от -0,1 до 0,2 | от -0,1 до 10 | от -0,1 до 16 |
| Температура измеряемой среды, °С | от -40 до +150 | от -60 до +400 (от -200 до +400 без взрывозащиты) | от -40 до +80 | от -40 до +250 | от -200 до +450 |
| Температура окружающей среды, °С | от -40 до +80 от -60 до +80 по индивидуальному заказу | ||||
| Степень защиты | IP66/67; IP68 | ||||
| Г абаритные размеры, не более, мм | 768x280x280 | 846x585x585 | 415х200х200 | 790x450x450 | 790x450x450 |
| Масса (в зависимости от присоединения) не более, кг | 15,4 | 136 | 3,4 | 17,2 | 17,2 |
| Напряжение питания постоянного тока, В | от 9.17,5 до 14.36 (в зависимости от исполнения электроники и маркировки взрывозащиты) | ||||
| Маркировка взрывозащиты и защиты от воспламенения горючей пыли | 0ExiaIICT1…T6; 1Exd[ia]iaIICT1.T6; РО Exia I;
DIP A20 TAT1…T6 IP66; DIP A21 TAT1…T6 IP66; Ex t IIIC T…Da, Da/Db, Db IP66 |
||||
Поверка осуществляется по документу МП 27283-12 Уровнемеры радарные VEGAPULS 6*, фирмы «VEGA Grieshaber KG», Г ермания. Методика поверки», утвержденной ГЦИ СИ «ВНИИМС» в 2011г.
Основное поверочное оборудование:
- рулетка измерительная металлическая по ГОСТ 7502-98 2-го класса.
- термометр с ценой деления 0,10С.
Сведения о методах измерений
- изложены в документе «Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к уровнемерам микроволновым бесконтактным VEGAPULS 6*
- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
- ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
- ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
- Техническая документация фирмы-изготовителя.
