Поверка ультразвукового толщиномера Sonagage IV
Поверка осуществляется по документу МП 113.Д4-13 «ГСИ. Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW). Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 г.
Основные средства поверки:
— комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководствах по эксплуатации «Толщиномер ультразвуковой Sonogage IV», раздел 1; «Толщиномеры ультразвуковые серии T-Gage V», раздел 2; «Высокочастотный ультразвуковой толщиномер Microgage III», раздел 2.
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW)
- ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
- Техническая документация компании Sonatest Limited, Великобритания
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

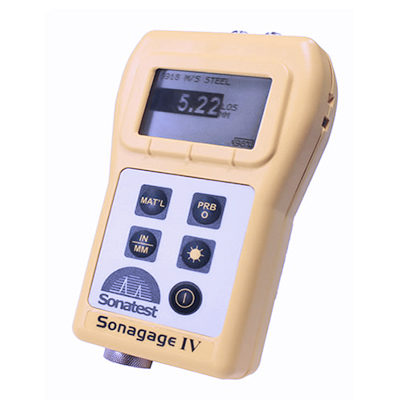

Толщиномер ультразвуковой Sonagage IV предназначен для измерения толщины ферромагнитных, неферромагнитных материалов, труб, металлоконструкций различных объектов, сосудов под давлением, стекла, пластика, резины и т.п. Поверка ультразвукового толщиномера Sonagage IV осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка ультразвукового толщиномера Sonagage IV
Толщиномеры являются ультразвуковыми переносными измерительными приборами неразрушающего контроля.
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.
Толщиномеры состоят из электронного блока и ультразвукового преобразователя.
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. Записываемое электронным блоком показание толщины или изображение формы волны сопровождается полной информацией об условиях измерений, включающих скорость ультразвука, коэффициент усиления и т.п.
На передней панели электронного блока расположена клавиатура и дисплей.
Область применения: контроль и диагностика особо ответственных объектов энергетики, машиностроения, судостроения, автомобилестроения, нефтегазовых и нефтеперерабатывающих комплексов и др.
Толщиномеры T-Gage V и Microgage III имеют модификации, дополняющие базовую модель различными функциями, не влияющими на метрологические характеристики.
В таблице 1 приведены основные отличия модификаций толщиномеров T-Gage V и Microgage III.
Таблица 1.
| Модификация | Дополнительные функции | |
| T-Gage | Microgage | |
| V B | III B | Бюджетная модификация. Отсутствуют функции регулировки усиления, дифференциальный режим, кнопочная панель с подсветкой, режим «Эхо-эхо» |
| V | III | Базовая модификация |
| V DL | III DL | К функциям базовой модификации добавлены автоматический индикатор износа ПЭП, В-скан по времени, память данных |
| V W | III W | К функциям базовой модификации добавлен А-скан |
| V DLW | III DLW | К функциям модификации DL добавлен А-скан |
| V C | III C | К функциям базовой модификации добавлен цветной дисплей |
| V СDL | III DLС | К функциям модификации C добавлена память данных, В-скан по времени |
| V CW | III CW | К функциям модификации W добавлен цветной дисплей |
| V СDLW | III DLСW | К функциям модификации DLC/CDL добавлен А-скан, В-скан с кодировщика положений |
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (ПО). Таблица 2
| Идентификационное
наименование программного обеспечения |
Номер версии (идентификационн ый номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| SonagageIV | V1.1 и выше | — | — |
| T-Gage V | V3.15 и выше | — | — |
| Microgage III | V1.11 и выше | — | — |
Защита от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Sonagage IV:
- Масса: 230 г.
- Габаритные размеры: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм.
- Диапазон рабочих температур: от -20° до 50°C.
- Температура контролируемой поверхности: от -20° до 537°C (зависит от преобразователя).
- Диапазон контролируемых толщин (по стали): 0,2-508 мм зависит от материала, температуры и типа применяемого преобразователя.
- Автоматический индикатор износа ПЭП: («хранитель ПЭП»)
Автоматически информирует оператора о необходимости замены преобразователя. - Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
- Выключение питания: автоматическое по времени (через задаваемый оператором интервал, при отсутствии измерений или нажатия кнопок).
- Питание: щелочные элементы питания 1,5 В типа «AA» 2 шт.
- Время непрерывной работы: в течение 200 ч (40 ч с постоянно включенной подсветкой).
- Дисплей: графический жидкокристаллический монохромный 128 × 64 пикселя.
- Индикация: акустический контакт ПЭП, индикация крупными цифрами текущего показания при одновременной индикации минимального значения, скорость ультразвука, нуль ПЭП, калибровка, единицы измерения, процентная величина уровня разряда батареи.
- Разрешение: 0,01 мм.
- Ширина полосы частот: 0,5-20 МГц (-3 дБ).
- Скорость измерений: 4 изм/с.
- Единицы измерения: миллиметры/дюймы.
- Гарантийный срок эксплуатации: двухлетняя гарантия.
- Корпус электронного блока: ударопрочный пластик, пыле-влагозащищенный.
Поверка осуществляется по документу МП 113.Д4-13 «ГСИ. Толщиномеры ультразвуковые Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V CDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW). Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре 2013 г.
Основные средства поверки:
— комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководствах по эксплуатации «Толщиномер ультразвуковой Sonogage IV», раздел 1; «Толщиномеры ультразвуковые серии T-Gage V», раздел 2; «Высокочастотный ультразвуковой толщиномер Microgage III», раздел 2.
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым Sonogage IV, T-Gage V (V B, V DL, V W, V DLW, V C, V СDL, V CW, V СDLW), Microgage III (III B, III DL, III W, III DLW, III C, III DLC, III CW, III DLCW)
- ГОСТ 28702-90 Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования.
- Техническая документация компании Sonatest Limited, Великобритания
